ما هي رقاقة RK3576؟

Rockchip RK3576 من الجيل الثاني من الجيل الثاني من 8nm هو منصة AIOT عالية الأداء هي معالج SOC عالي الأداء ، منخفض الطاقة (النظام على الرقاقة) مناسب لمجموعة متنوعة من سيناريوهات التطبيق مثل أجهزة الكمبيوتر القائمة على الذراع ، وأجهزة الحوسبة الحافة ، وأجهزة الإنترنت المحمولة الشخصية. يستخدم وحدة المعالجة المركزية المكونة من ثمانية نواة تعتمد على بنية الذراع ، ودمج 6TOPS المستقل (عمليات TERA في الثانية) NPU (وحدة معالجة الشبكة العصبية) ، ودمج العديد من النوى الحاسوبية مثل GPU و MCU و VPU ، ولديه واجهة طرفية غنية لتلبية متطلبات المشهد المعقدة في الكثير. بالإضافة إلى ذلك ، يدعم RK3576 أيضًا تخزين UFS (تخزين فلاش عالمي) ، مما يوفر قدرات تخزين وقراءة فعالة لبيانات.

ThinkCore Technology المخصصة للتطوير المضمّن ARM ، وقد طورت حاليًا لوحة RK3576 Core ودعم التخصيص والإنتاج الضخم

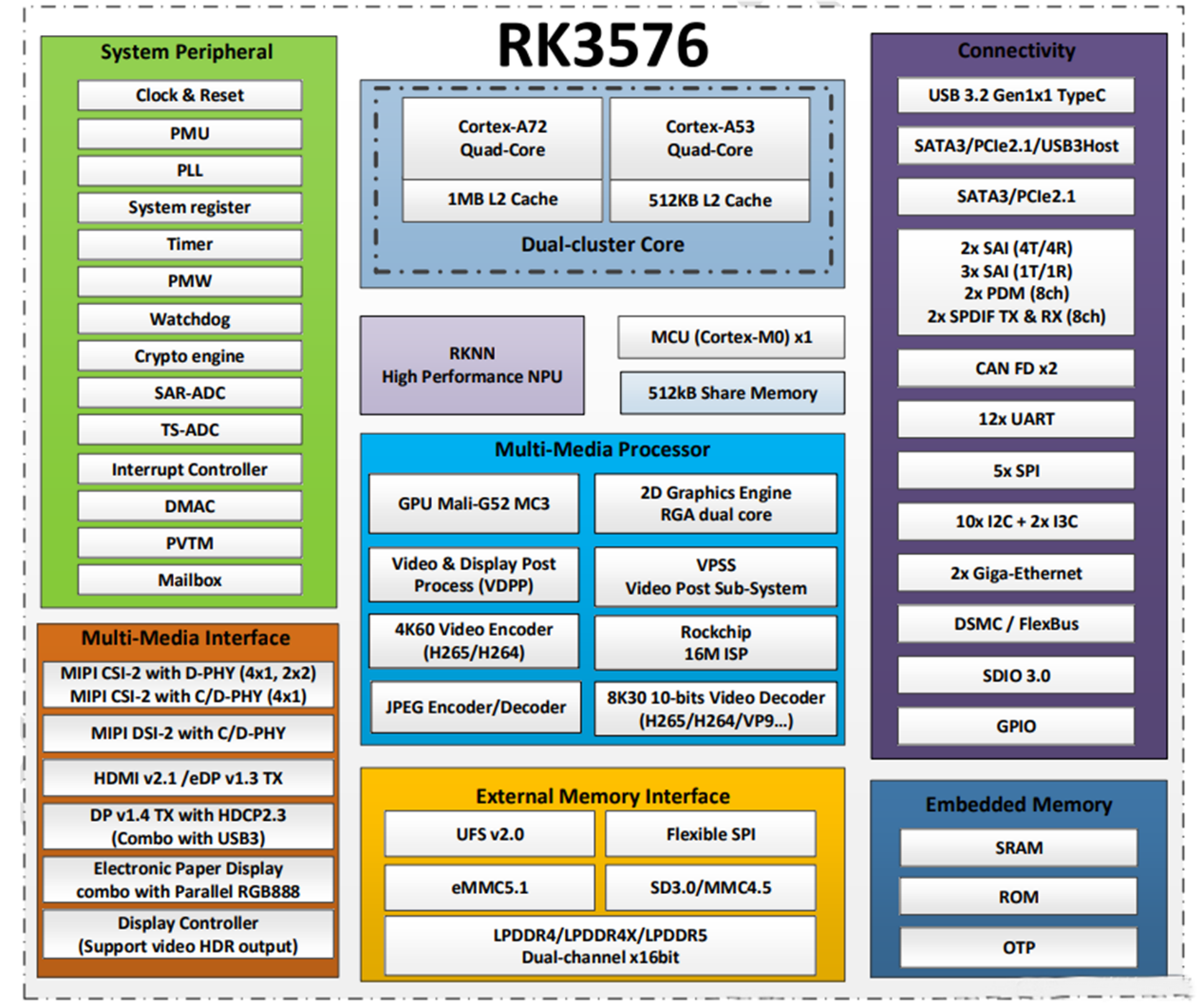

2. 2. تحليل المواصفات RK3576

وحدة المعالجة المركزية:

معالج ذراع ثماني النواة مع 4 نوى قشرة-A72 (2.2 جيجا هرتز) و 4 نوى القشرة-A53 (1.8 جيجا هرتز)

ARM ARM Cortex-M0 MCU في 400 ميجا هرتز

GPU:

ARM MALI-G52 MC3 @ 1GHZ

يدعم OpenGL ES 1.1 و 2.0 و 3.2

دعم البركان 1.1

يدعم ملف تعريف OpenCl 2.0 الكامل

يدعم AFBC (ضغط عازلة إطار الذراع)

DDR:

مزدوج 32 بت LPDDR4/LPDDR4X/LPDDR5

VPU:

8kp30 H.265 ، AV1 ، VP9 ، AVS2 Decoder

4KP120 H.265 ، AV1 ، VP9 ، AVS2 Decoder

4KP60 H.265 ، H.264 ، AV1 ، VP9 ، AVS2 Decoder

4KP60 H.264/H.265 تشفير الفيديو

4KP60 MPEG تشفير وفك تشفير

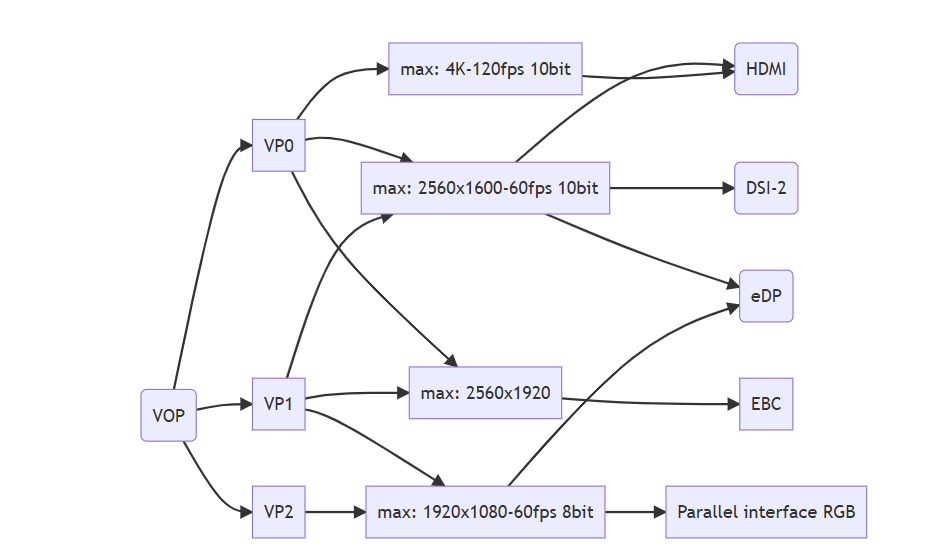

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (عرض الورق الإلكتروني) TX @ 2560x1920

واجهة موازية (RGB888) TX @ 1080P60

1. دعم عرض الشاشة الثلاثية 2.5 كيلو+2K+2K

2. 2. شاشة مزدوجة 4K+ 2K

NPU:

قوة الحوسبة int8 هي 6 أعلى

دعم النوى المزدوجة ، يمكن أن تعمل النوى المزدوجة معًا أو بشكل مستقل

دعم int4 ، int8 ، int16 ، FP16 ، BF16 و TF32 مع 1 ميجابايت SRAM

دعم المهام المتعددة ، ومتعددة الكناريو موازية المعالجة Q دعم إطار التعلم العميق: Tensorflow ، الكافيين ، tflite ، pytorch ، onnx nn ، Android NN ، إلخ.

RGA (محرك الرسومات ثنائية الأبعاد):

محرك Rockchip RGA V2.5 ، دقة الحد الأقصى المزدوج الدقة: الصورة المصدر 8192x8192 ، الصورة الهدف 4096x4096 نقل كتلة الدعم وملء لون الشفافية ، بما في ذلك ملء التدرج وملء الأنماط

دعم مزج Alpha ، بما في ذلك Alpha Global ، لكل بكسل ألفا وتدرج

ادعم أي نسبة تحجيم غير ENTER من 1/16 إلى 16

دعم 0 ، 90 ، 180 ، 270

إدخال الفيديو

ISP 16m بكسل مع HDR (حتى 120 ديسيبل)

يدعم 3 واجهات MIPI CSI-2

1 MIPI CSI-2 مع D-phy (4x1 ، 2x2)

1 MIPI CS1-2 مع C/D-PHY (4x1)

اثنين من واجهات D-Phy V1.2 من 4 حارات

يمكن تكوين كل واجهة كمنفذ قناة بيانات 2x2

واحد من 4 حارات (أو ثلاثية ثلاثية) C/D-PHY

D-phy هو v2.0 ، بمعدل قناة 4.5 جيجابت في الثانية

C-phy هو v1.1 ، مع معدل ثلاثي قدره 2.5GSPs

يدعم كل منفذ 4 قنوات افتراضية

واجهة DVP

واحد DVP 8/10/12

16 بت

8/10/12/16 بت ، ما يصل إلى 150 ميجا هرتز دعم التردد I/O BT.601/BT.656 و BT.1120 VI واجهات الدعم تكوين ساعة البكسل ، المزامنة الأفقية ، ودعم مزدوج المزامنة 2/4-ay-ay multleaved format من bt.656/bt.10 Bt.656/bt.1120

تخزين

UFS 2.1 مع HS-G3 (12 جيجابت في الثانية)

FSPI (ثماني قنوات)

EMMC 5.1

SDMMC 3.0

الكاميرا إذا

2 MIPI CSI-2 مع D-phy (يمكن أن تتكون من 4x1 أو 2x2)

1 MIPI CSI-2 مع C/D-PHY (4x1)

1x 8110112116-bit DVP

جودة الصورة-deinterlacing ، تقلل ، التحجيم ، محرك الإدارة ، الحدة ، تجانس الحافة ، DCI-Hist ، 3D-Lut ، ACM ، HDR

صوتي

I2S/TDM/PCM (2x 4T4R ، 3x 2T2R) ، 2x 8ch pdm ، 2x s/pdifasrc (2x 2ch + 2x 4ch)

شبكة

2x واجهات RGMI ، أي إيثرنت Gigabit المزدوجة

. USB

1x USB 3.2 Gen 1 ، يدعم وضع ALT Type-C مع DisplayPort

. بليل

1 Pcle 2.1/SATA 3.1/USB 3.2 Gen1 Port Multiplexed Port

1 Pcle 2.1/SATA 3.1 منفذ مضاعف

آخر 1/0

يمكن FD ، I2C ، SPI ، UART ، GPIO

الأمن (Arm Trustzone Security Extension)

Arm Trustzone Security Extension

تأمين التمهيد/سلم المفتاح/OTP

محرك التشفير (RSA ، ECC ، التجزئة ، DES ، AES ، SHA ، SM)

طَرد:16x17mm ، 0.65 Pitch ، حزمة FCCSP
