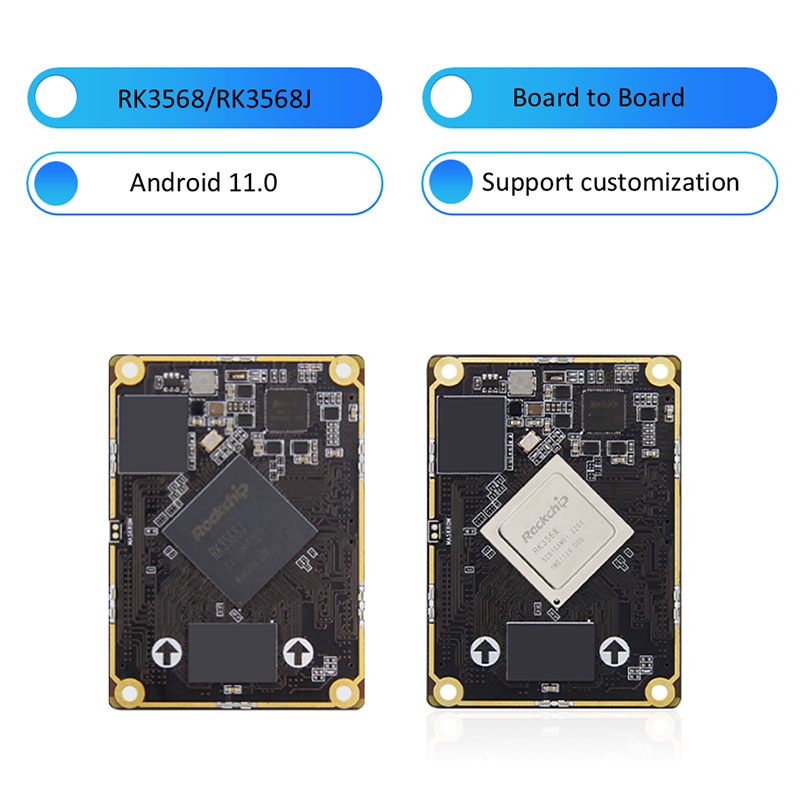

RK3568J RK3568 Board to Board Core Board

يمكن استخدام هذه اللوحة ذات الميزة الكاملة (واجهة BTB) كجهاز كمبيوتر أحادي الأداء عالي الأداء والوحة الأم المضمنة للعرض ، والتحكم ، ونقل الشبكة ، وتخزين الملفات ، وحوس الحواف وغيرها من السيناريوهات.

باستخدام RockchipRK3568 (الصف التجاري)/RK3568J (الصف الصناعي) كرقاقة رئيسية ، فإنه يعتمد تقنية 22nm للعملية ، مع وجود تردد أقصى قدره 2.0 جيجا هرتز ، ودعم CORTEX 64 بتات متكامل ، ودعم ، ودعم ، ودعم ، ودعم ، ودعم ، ودعم ، ودعم ، ودعم ، تستخدم لتطبيقات الذكاء الاصطناعي خفيفة الوزن.

توفير مجموعة متنوعة من مجموعات الذاكرة والتخزين للاختيار من بينها ، وتكوين الأجهزة المتوازنة على متن الطائرة ، ومجموعة واسعة من التطبيقات.

يمكن أن تصل قوة الحوسبة المستقلة في NPU المستقلة إلى 1TOPS (3568J هي 512MACNPU) ، يمكن استخدامها لتطبيقات الذكاء الاصطناعي خفيفة الوزن.

إنه يحتوي على واجهات عالية التكامل والتوسيع الغني ، ومجهز بمنافذ Gigabit Ethernet المزدوجة ، HDMI ، EDP ، 5Minipcle ، SATA ، M.2 ، USB3.0 ، USB2.0 ، MIPI Screen Interface و MIPI Camera Interface و Interface Audio و Oone Plailals ، والتي يمكنها اللعب الكامل لأداء المركب وتوسيع نطاق الاستخدام.

يدعم رسميًا أن Andriod 11 ، و Debain ، وصور نظام التشغيل Ubuntu ، ويمكن تطبيقها على مجموعة متنوعة من بيئات التطبيقات المختلفة.

توفير برامج تعليمية رسمية مفتوحة المصدر بالكامل ، وحزم تطوير سائق SDK الكاملة ، ومخططات التصميم والموارد الأخرى ، يمكنك البدء بسهولة دون نهايات مسدودة.

RK3568J RK3568 Board to Board Som

يمكن أن تشارك لوحة قاعدة مع لوحة RK3566 BTB الأساسية. بمعنى آخر ، تحتاج فقط إلى تصميم لوح واحد لدعم لوحين أساسيين.

الصف التجاري والصف الصناعي متاح.

سعر معقول بجودة عالية.

جاهز للاستخدام. يدعم أنظمة التشغيل المتعددة.

واجهات Gigabit Ethernet مزدوجة ، ودعم تنظيم الجهد الديناميكي.

NPU المستقل المدمج ، يمكن أن تصل قوة الحوسبة إلى 512MAC/1TOPS.

يدعم تبديل النقرات بنقرة واحدة لنماذج الهندسة المعمارية السائدة ، ويمكن استخدامها لتطبيقات الذكاء الاصطناعي خفيفة الوزن.

إمكانيات تحليل الصور القوية ، تدعم فانغف 4K سهلة 4K@60 إطارات H.264 \ H.265 \ VP9 فك تشفير التنسيق 1080P60 H.264 \ H.265 تشفير التنسيق.

شاشة مزدوجة الشاشة ، عالية الدقة والمحمولة.

دعم شاشة الشاشة المزدوجة ، ودعم ما يصل إلى 4K60 إطارات + 1080P60 إطارات إخراج الصورة في نفس الوقت.

مع واجهات التوسع الغنية لتلبية الاحتياجات الخارجية المختلفة

RK3568J RK3568 Board to Board Som

RK3568 BTB Core Board Configuration

الموصل: ذكر: SGDBM-05-80P-H10 أنثى: SGDBF-05-80P-H30

الرقاقة الرئيسية: RK3568/RK3568J (رباعي النواة Cortex-A55 ، 2 جيجا هرتز ، مالي-G52)

IO: BTB يؤدي إلى 320 دبابيس ، تباعد 0.5 ملم ، يؤدي إلى كل i0

الذاكرة: 1/2/4/8GB ، LPDDR4/4X ، 1560MHz

التخزين: 8/32/64/128GB ، EMMC

K3568 BTB تكوين الأجهزة

الموصل: ذكر: SGDBM-05-80P-H10 أنثى: SGDBF-05-80P-H30

واجهة الطاقة: 12V@1A (1A وما فوق) إدخال DC ، واجهة DC

Ethernet: 10/100/1000M منفذ Ethernet التكيفي*2

HDMI: واجهة شاشة HDMI2.0 ، تدعم شاشة الشاشة المزدوجة ، الحد الأقصى دقة 4096*2160@60Hz

MIPI-DSI: واجهة شاشة MIPI*2 ، يمكن توصيلها بشاشة MIPI من الهشيم ، ودعم شاشة الشاشة المزدوجة: وضع MIPI المفرد الحد الأقصى 1920*1080@60Hz

MIPI-CSI: واجهة كاميرا MIPI*2 ، يمكن توصيلها بكاميرا IMX415/OV8858

EDP: edp1.3 واجهة الشاشة*1 ، edp touch interface*1 ؛ دعم العرض مزدوج الشاشة

USB2.0: Type-A Interface*3 (Host) ؛ واجهة Type-C*1 (OTG) ، لواجهة حرق البرامج الثابتة

USB3.0: واجهة Type-A*1 (مضيف)

M.2 واجهة: M.Key Type Solid State Drive ، Pcle3.0*2 Lanes ؛ يمكن توصيلها في 2280 مواصفات محرك الحالة الصلبة NVME

واجهة PCET: واجهة صغيرة للطبقة ، يمكن استخدامها مع بطاقة شبكة WiFi كاملة المرتفع أو نصف الارتفاع أو وحدة 4G أو وحدة واجهة صغيرة أخرى

حامل بطاقة SIM: يجب استخدام وظيفة بطاقة SIM مع وحدة 4G

واجهة SATA: واجهة SATA القياسية*1 ؛ واجهة مزود الطاقة SATA*1 ، تدعم الإخراج 12 فولت

Can: Can*2

ADC: واجهة الاستحواذ ADC*1

المنفذ التسلسلي: Debug Serial Port*1 (UART2) المعلمة الافتراضية 1500000-8-N-1 ؛ LVTTL Serial Port*2 (UART7 & UART9) ؛ RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

حامل بطاقة TF: يدعم نظام تمهيد بطاقة Micro SD (TF) ، حتى 512 جيجابايت

الصوت: إخراج الصوت ، حامل صوت 3.5 مم*1 (أخضر) ؛ إدخال الصوت ، حامل الصوت 3.5 مم*1 (أحمر) ؛ واجهة ميكروفون الميكروفون*1 واجهة مكبر الصوت SPK*1 ، يمكن توصيل مكبر الصوت 1W

زر: زر الطاقة ؛ زر إعادة الضبط زر الاسترداد

جهاز استقبال الأشعة تحت الحمراء: يدعم وظيفة التحكم عن بعد الأشعة تحت الحمراء

RTC: RTC Power Socket*1

واجهة المروحة: يدعم تثبيت المروحة 5V للتبريد
