Rockchip RK3566 BTB Core Board

1. يمكن استخدام لوحة Rockchip RK3566 BTB Core كجهاز كمبيوتر واحد عالي الأداء ولوحة الأم المضمنة للعرض ، والتحكم ، ونقل الشبكة ، وتخزين الملفات ، والحوسبة الحافة وغيرها من السيناريوهات.

2. باستخدام Rockchip RK3566 كرقاقة رئيسية ، فإنه يتبنى تقنية 22nm للعمليات ، مع تردد رئيسي يصل إلى 1.8 جيجا هرتز ، مدمج مع معالج Cortex-A55 رباعي النواة ، ودعم معالج MaliG522EE ، يمكن أن يكون ذلك بمثابة مصباح ، التطبيقات.

3. توفير مجموعة متنوعة من مجموعات الذاكرة والتخزين للاختيار من بينها ، وتكوين الأجهزة على متن الطائرة متوازنة ، ومدى التطبيق واسع.

4. يمكن أن تصل قوة الحوسبة المستقلة في NPU المستقلة إلى 1TOPS ، والتي يمكن استخدامها لتطبيقات الذكاء الاصطناعي الخفيف الوزن.

5. التكامل العالي ، مع واجهات التوسع الغنية ، مع منفذ Gigabit Ethernet ، HDMI ، EDP ، Minipcle ، USB3.0 ، USB2.0 ، واجهة شاشة MIPI وواجهة كاميرا MIPI ، واجهة الصوت وغيرها من الأجهزة الطرفية ، يمكن أن تلعب بشكل كامل أداء المعالج وتوسيع سيناريو الاستخدام بشكل إضافي.

6. يدعم رسميًا أن Andriod 11 ، و Debain ، و Ubuntu Operating System ، ويمكن تطبيقها على مجموعة متنوعة من بيئات التطبيقات المختلفة.

7. المصدر المفتوح تمامًا ، وتوفير البرامج التعليمية الرسمية ، وأكمل مجموعات تطوير سائق SDK ، ومخططات التصميم والموارد الأخرى ، يمكنك البدء بسهولة دون بقع عمياء.

ميزات المنتج

1

2. اللوحة إلى هيكل مجلس الإدارة. RK3566 RK3568 لوحان أساسيان متوافقان

3. يدعم واجهات شاشة متعددة ، ويدعم إخراج إطار ما يصل إلى 4K60. يدعم HDMI ، MIPI DSI ، EDP ، LVDS

4. NPU المستقل المدمج ، يمكن أن تصل قوة الحوسبة إلى 1TOPS

5. تكوينات متعددة: 1/2/4/8GB LPDDR4 ؛ 8/32/64/128GB EMMC

6. 4K فك التشفير ؛ ميناء Gigabit Ethernet ؛ USB3.0

7. تقديم الدعم الفني

معلمات المنتج

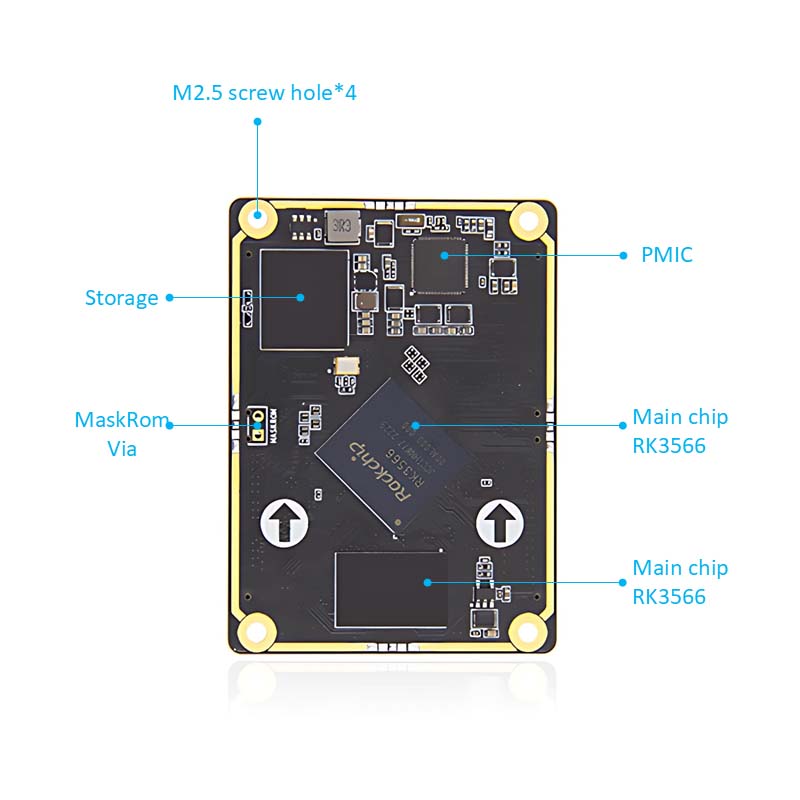

معلمات اللوحة الأساسية

الموصل: 260pins موصل DDR4 ، النموذج: ASOA826-H2SB-7H

الرقاقة الرئيسية: RK3566 (Cortex-A55 رباعي النواة ، 1.8 جيجا هرتز ، Mali-G52)

IO: 260 أصابع ذهبية ، تباعد 0.5 مم ، يقود كل I0

الذاكرة: 1/2/4/8GB ، LPDDR4/4X ، 1056MHz

التخزين: 8/32/64/128GB ، EMMC

معلمات اللوح

الموصل: 260pins موصل DDR4 ، النموذج: ASOA826-H2SB-7H

واجهة الطاقة: 12V@1A (1A وما فوق) إدخال DC ، واجهة DC

Ethernet: 10/100/1000M منفذ Ethernet التكيفي

HDMI: واجهة الشاشة HDMI2.0*1 ، القرار القصوى 4096*2160@60Hz

LVDS: واجهة شاشة LVDS*1 ، قناة واحدة 8 بت

MIPI-DSI: واجهة شاشة MIPI*1 ؛ Single MIPI MODE MAXITEM DERICATION 1920*1080@60Hz

MIPI-CSI: واجهة كاميرا MIPI*2 ، كاميرا IMX415/OV8858 قابلة للتوصيل

EDP: edp1.3 واجهة الشاشة*1 ، واجهة Touch EDP*1

USB2.0: Type-A Interface*3 (Host) ؛ واجهة Type-C*1 (OTG) ، لواجهة حرق البرامج الثابتة

USB3.0: واجهة Type-A*1 (مضيف)

Wifi+Bluetooth: وحدة Bluetooth على متن الطائرة ، الطراز: RTL8821CU

واجهة PCET: واجهة صغيرة للطبقة ، يمكن استخدامها مع بطاقة شبكة WiFi كاملة المرتفع أو نصف الارتفاع أو وحدة 4G أو وحدة واجهة صغيرة أخرى

حامل بطاقة SIM: يجب استخدام وظيفة بطاقة SIM مع وحدة 4G

1²C: 1²C*2

المنفذ التسلسلي: Debug Serial Port*1 (UART2) المعلمة الافتراضية 1500000-8-N-1 ؛ LVTTL Serial Port*2 (UART7 & UART9) ؛ RS232*2 (UART3 & UART4) ؛ RS485*2 (UART1 & UART6)

حامل بطاقة TF: دعم بطاقة Micro SD (TF) لبدء تشغيل النظام ، حتى 512 جيجابايت

الصوت: إخراج الصوت ، مقبس الصوت 3.5 مم*1 (الأخضر) ؛ إدخال الصوت ، مقبس الصوت 3.5 مم*1 (أحمر) واجهة ميكروفون الميكروفون*1

واجهة مكبر الصوت SPK*1 ، يمكن توصيل مكبر الصوت 1W

الأزرار: زر الطاقة ؛ زر ماسكروم زر الاسترداد

جهاز استقبال الأشعة تحت الحمراء: يدعم وظيفة التحكم عن بعد الأشعة تحت الحمراء

RTC: RTC Power Socket*1

واجهة المروحة: تدعم تثبيت تبريد المروحة 5V
