Rockchip RK3576 All-in-One Edge Solution

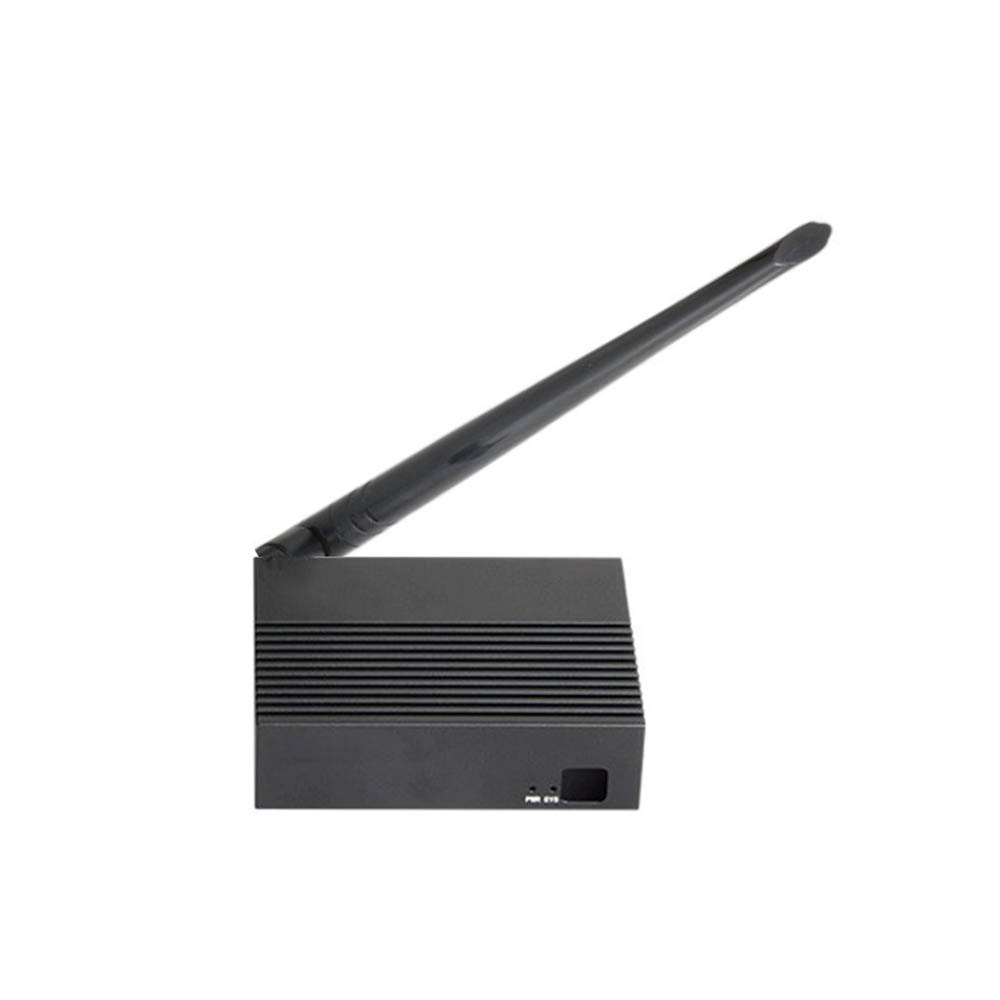

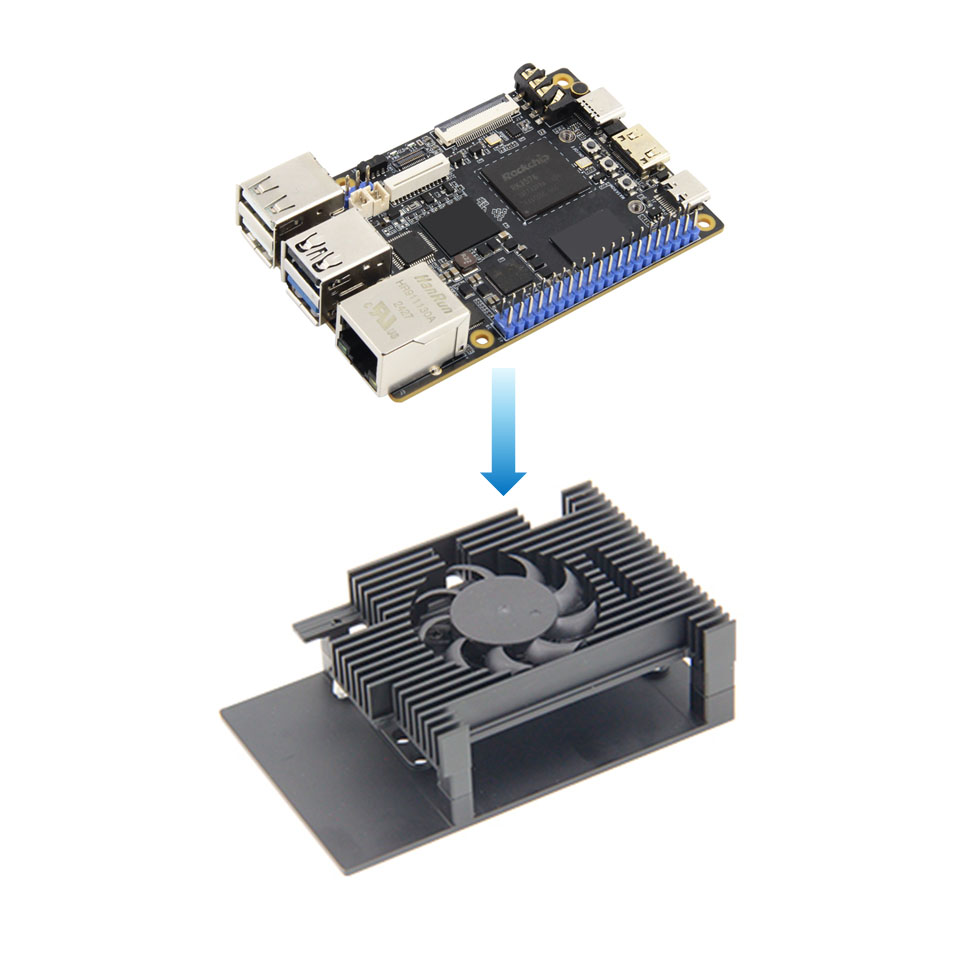

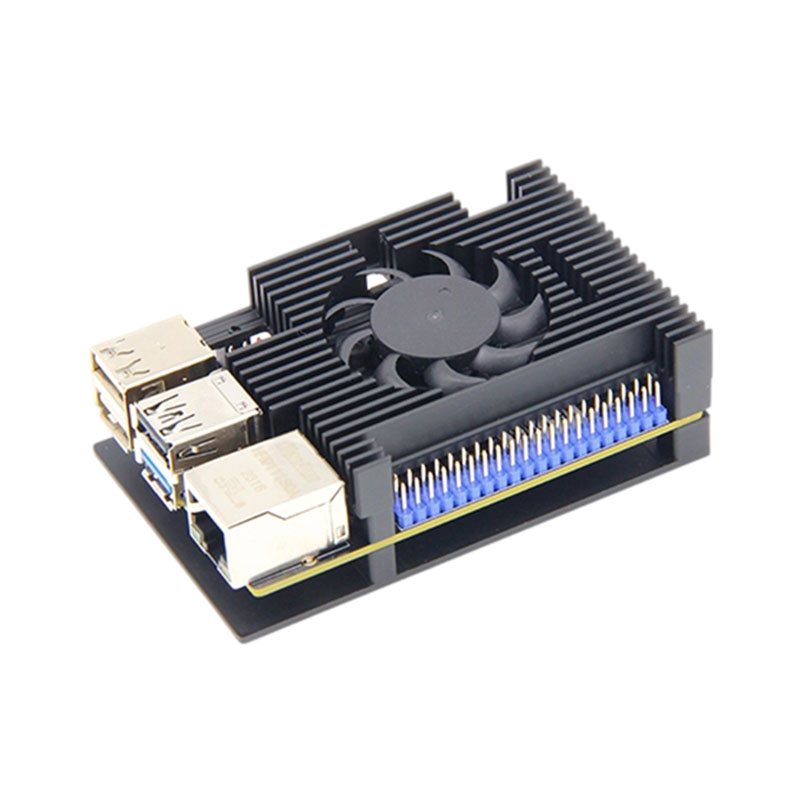

يتكون صندوق الحوسبة RK3576 AI من RK3576 SBC وحالة معدنية.

RK3576 مقدمة اللوحة الأم

● يمكن للوحة الأم RK3576 استخدامها للعرض ، والتحكم ، ونقل الشبكة ، وتخزين الملفات ، والحوسبة الحافة وغيرها من السيناريوهات.

● باستخدام Rockchip RK3576 كرقاقة رئيسية ، يمكن أن يصل التردد الرئيسي إلى 2.2 جيجاهرتز ، ودمج رباعي النواة 642 بت Cortex-A72 ورباع النواة 64 بت قشرة ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، داعمة ، داعمة ، داعمة ، داعمة. شاشة متعددة الشاشة ، NPU مستقلة مدمجة ، مما يتيح سيناريوهات الذكاء الاصطناعي المختلفة.

● فتح إمكانات الذكاء الاصطناعى في الحافة - 6TOPS NPU تتيح نماذج معقدة دون الاعتماد على السحابة

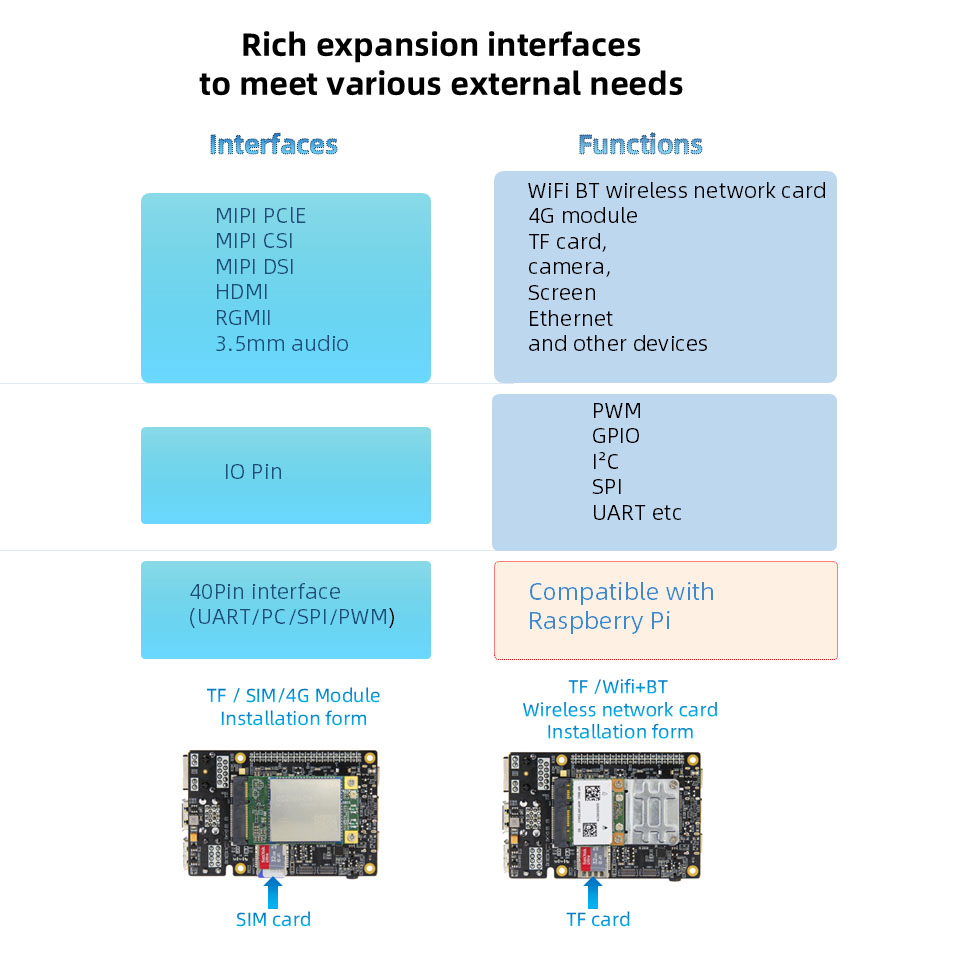

● كمبيوتر حافة متكامل للغاية مع واجهات غنية:

✔ 6x USB (3.0+2.0) ✔ مزدوج MIPI ✔ MINI PCIE

✔ Raspberry PI 40-Pin ✔ SIM/TF دعم بطاقة

✔ Gigabit LAN + الصناعي RS485

● يدعم رسميًا صور نظام التشغيل التي تعمل بنظام Android و Debain و Ubuntu ، ويمكن تطبيقها على أكثر من 8 بيئات تطبيقات مختلفة.

● إنه مفتوح المصدر تمامًا ، ويوفر دروسًا رسمية ، ويوفر مجموعات تطوير سائق SDK كاملة ، مخططات التصميم والموارد الأخرى ، والتي يمكن استخدامها بسهولة.

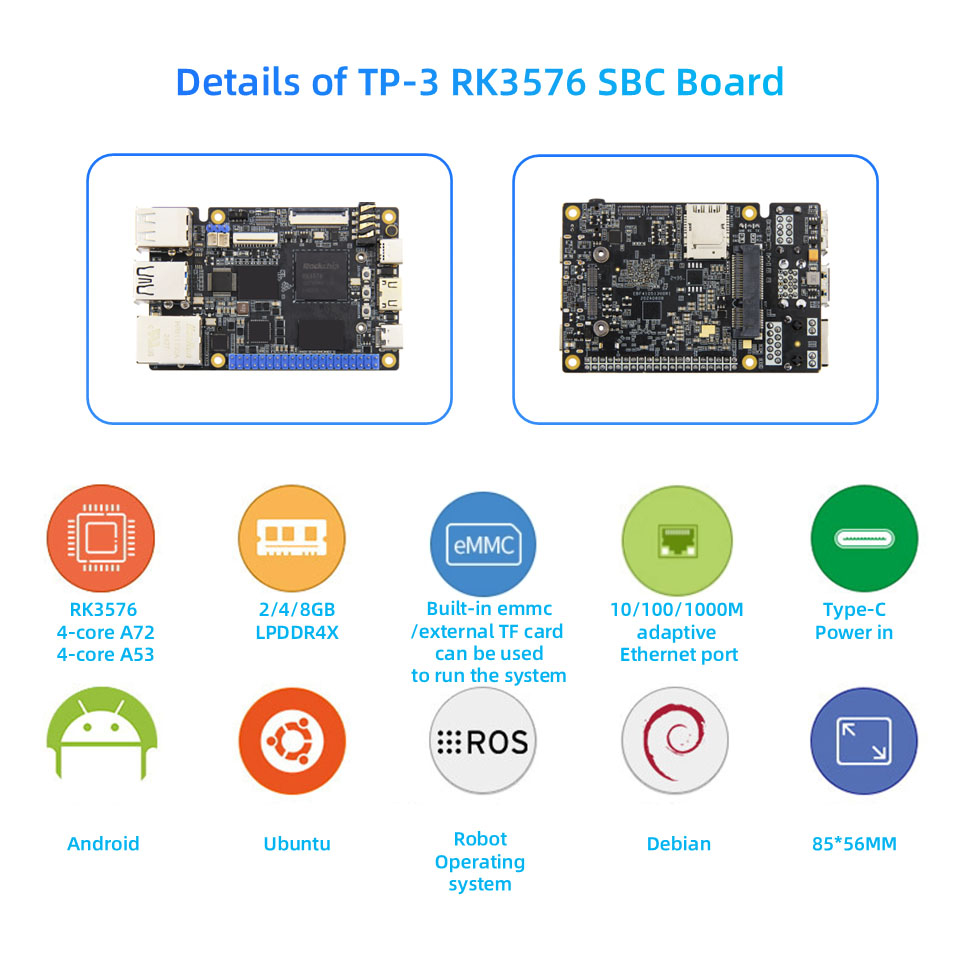

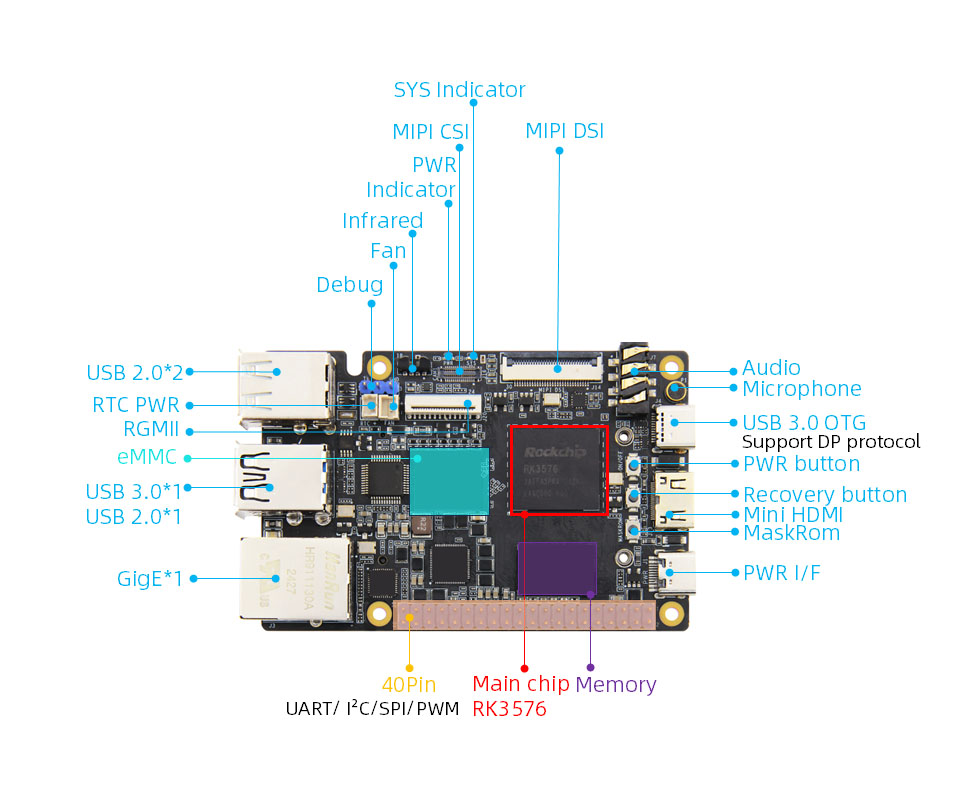

RK3576 تكوين أجهزة اللوحة

● واجهة الطاقة: 5V@4A إدخال DC ، واجهة Type-C (لا توجد قدرة نقل بيانات)

● الرقاقة الرئيسية: RK3576 (رباعي النواة A72 + رباعي النواة A53 ، Mali-G52 MC3 ، 6T قوة الحوسبة)

● الذاكرة: 2/4/8GB ، LPDDR4X (يمكن تخصيص متطلبات تخزين أخرى)

● التخزين: 0/32/64 جيجابايت ، EMMC (يمكن تخصيص متطلبات التخزين الأخرى)

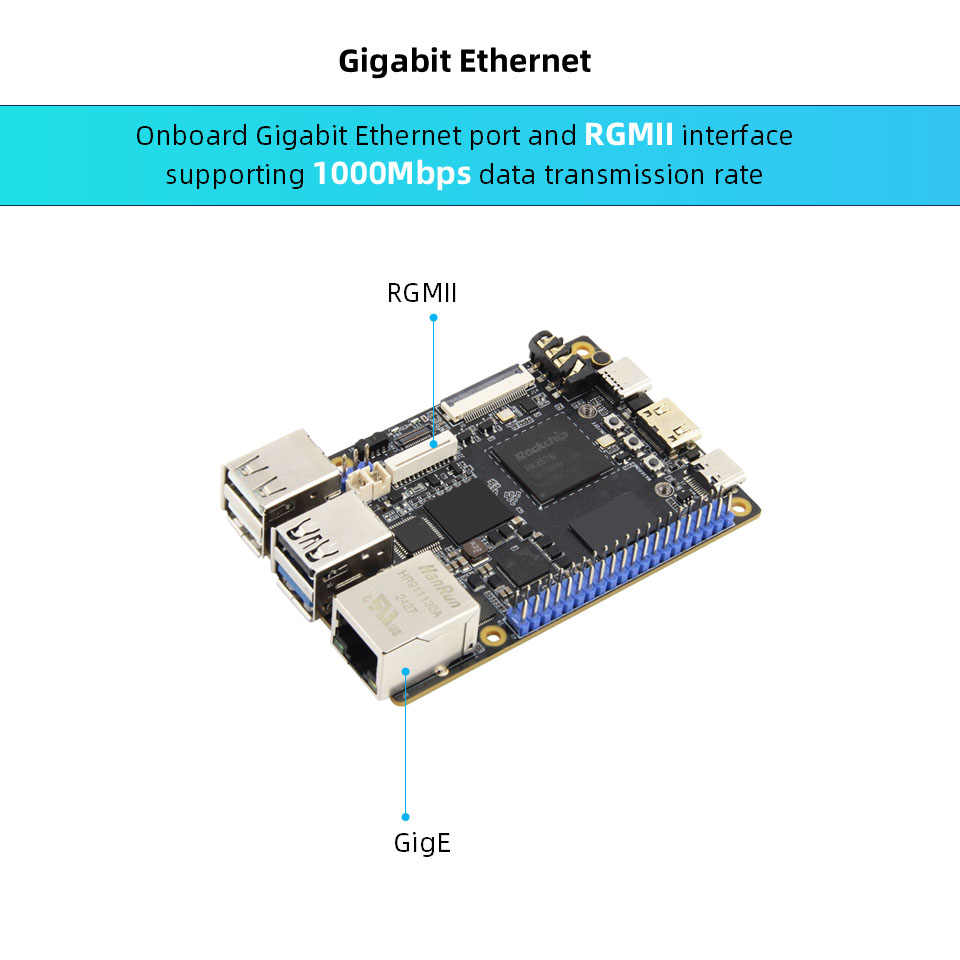

● Ethernet: Gigabit Network Port*1 ، يدعم معدل نقل البيانات 10/100 ميجابت في الثانية ؛ واجهة RGMI*1 ، تدعم معدل نقل البيانات 10/100/1000 ميغابت في الثانية ، يمكن توصيله بوحدة RGMII Gigabit Ethernet

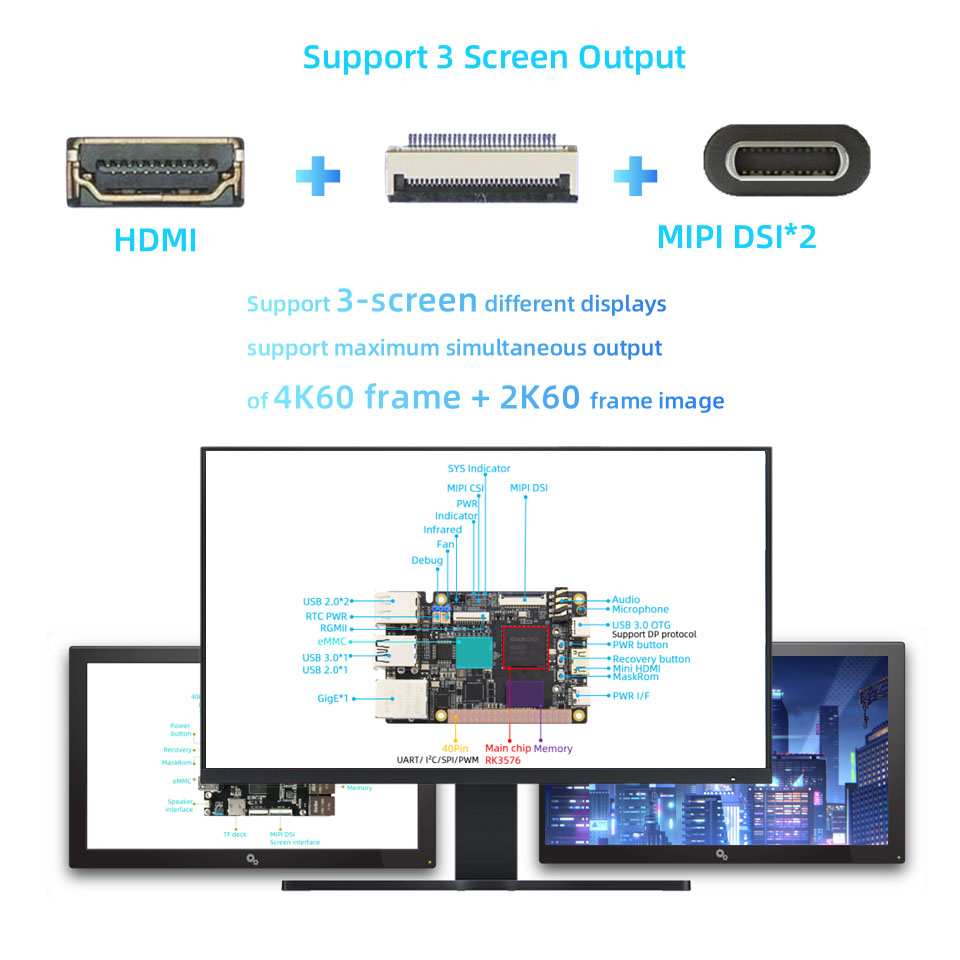

● HDMI: HDMI2.1 الإخراج*1 ، يدعم شاشة متعددة الشاشة مع شاشات أخرى ، أقصى دقة 4K@120 إطارًا في الثانية

● MIPI-DSI: واجهة شاشة MIPI * 1 ، يمكن توصيلها بشاشة MIPI من الهشيم ، ويدعم شاشات متعددة مع شاشات أخرى ، وضع MIPI المفرد بأعلى دقة تبلغ 2560 * 1600 @ 60 إطارًا في الثانية

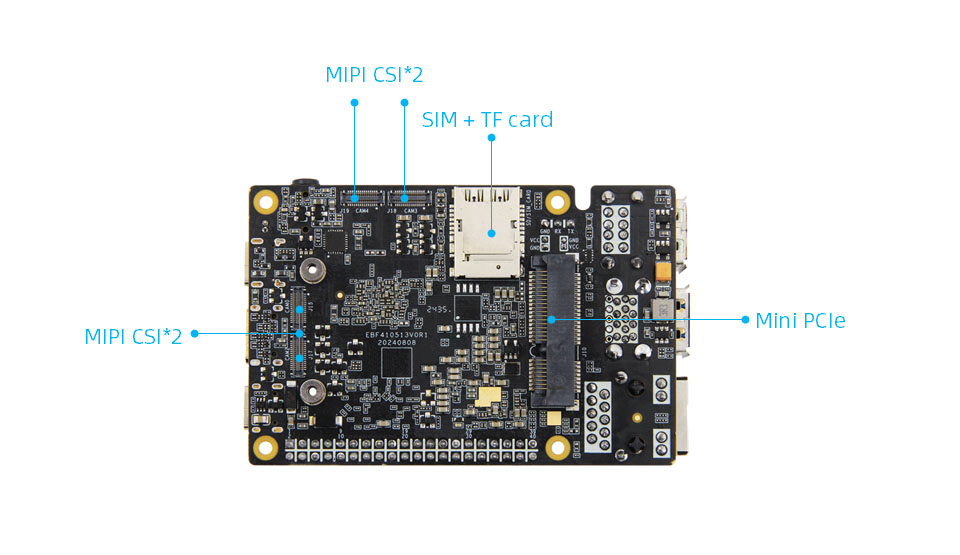

● MIPI-CSI: 2 * 15Pin BTB Camera Interface * 5 (Front * 1 ، Back * 4) ، يمكن توصيله بكاميرا MIPI الخاصة بنا

● USB2.0: واجهة Type-A * 3 (مضيف)

● USB3.0: Type-A Interface * 1 (Host) ؛ واجهة Type-C * 1 (OTG) ، لواجهة حرق البرامج الثابتة ، تدعم بروتوكول DP ، يمكن استخدامها مع شاشات أخرى

● واجهة pcle: واجهة الطبقة المصغرة ، يمكن استخدامها مع بطاقة شبكة WiFi كاملة المرتفع أو نصف وحدة أو وحدة واجهة صغيرة أخرى

● حامل بطاقة SIM+TF: هل يمكن إدراج بطاقة SIM وبطاقة Micro SD (TF) في نفس الوقت ، دعم بطاقة TF لبدء النظام ، حتى 512 جيجابايت ، يجب استخدام وظيفة بطاقة SIM مع وحدة 4G

● واجهة 40 نقطة: متوافقة مع واجهة Raspberry PI 40PIN ، تدعم وظائف PWM/GPIO/C/SPI/UART

● منفذ تصحيح التصحيح: المعلمة الافتراضية 1500000-8-N-1

● Audio: MICIN*1, capacitor microphone; إخراج سماعة الرأس + واجهة إدخال الميكروفون 2 في 1*1

● الأزرار: زر الطاقة*1 ؛ زر Maskrom*1 ؛ زر الاسترداد*1

● LED: مؤشر الطاقة*1 ؛ مؤشر النظام*1

● جهاز استقبال الأشعة تحت الحمراء: يدعم وظيفة التحكم عن بعد الأشعة تحت الحمراء

● RTC: RTC Power Socket*1

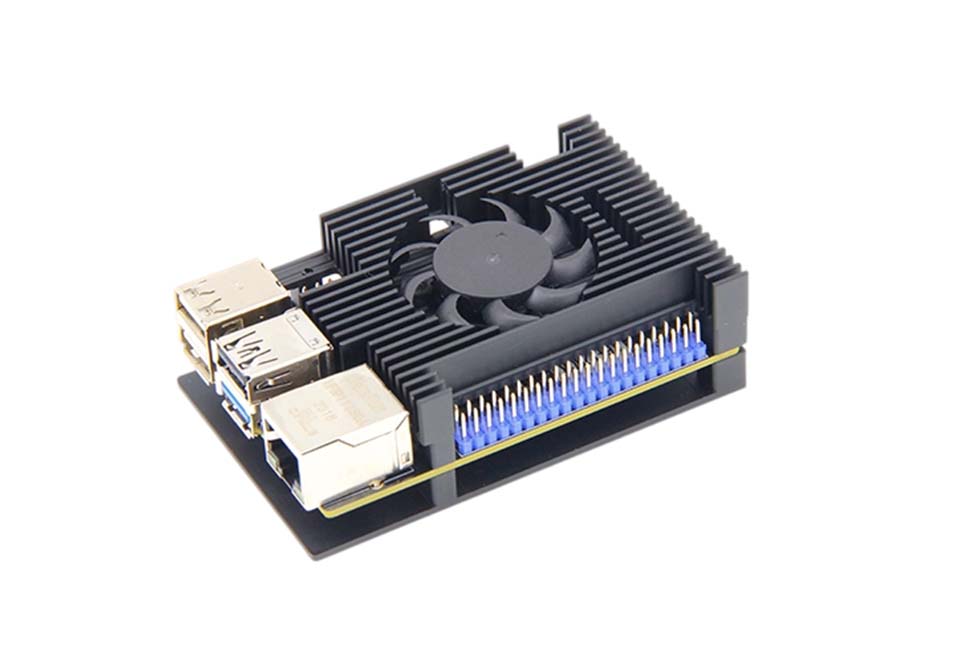

● واجهة المروحة: تدعم تثبيت مروحة 5V للتبريد
