روكشيب RK3576 سوم

يوجد في قلب RK3576 SOM تكوين قوي لوحدة المعالجة المركزية ثماني النواة، ويضم أربعة أنوية Cortex-A72 تعمل بسرعة 2.2 جيجا هرتز وأربعة أنوية Cortex-A53 بسرعة 1.8 جيجا هرتز. تتيح هذه البنية الكبيرة غير المتجانسة موازنة الحمل الذكية، مما يضمن أداءً فائقًا للمهام المتعددة المعقدة مع تحسين كفاءة الطاقة للتشغيل الممتد - وهو أمر بالغ الأهمية للبيئات الصناعية ذات متطلبات الطاقة الصارمة.

مزودًا بوحدة معالجة عصبية 6TOPS@INT8، يتفوق RK3576 SOM في استدلال الذكاء الاصطناعي على الجهاز. وهو يدعم العمليات المختلطة الدقة بما في ذلك INT4 وINT8 وFP16، وهو متوافق تمامًا مع أطر التعلم العميق السائدة مثل TensorFlow وPyTorch. يتيح ذلك للمطورين نشر تطبيقات الذكاء الاصطناعي بسلاسة مثل رؤية الكمبيوتر والتعرف على الكلام وتحليلات الحافة دون الاعتماد على الحوسبة السحابية، مما يقلل من زمن الوصول ويعزز خصوصية البيانات.

تعمل وحدة معالجة الرسوميات Mali-G52 MC3 المدمجة على تحسين قدرات الوسائط المتعددة والرسومات الخاصة بـ SOM. من خلال دعم معايير الصناعة مثل OpenGL ES 3.2 وVulkan 1.2، فإنه يتيح عرضًا سلسًا ثلاثي الأبعاد ومعالجة فيديو عالية الدقة وتصورًا متقدمًا لواجهة المستخدم - وهو مثالي لتطبيقات مثل HMI الصناعية واللافتات الرقمية وأنظمة المراقبة الذكية.

كحل من الدرجة الصناعية، تم تصميم RK3576 SOM لتلبية المتطلبات الصارمة للبيئات الصناعية، مما يضمن التشغيل المستقر حتى في الظروف القاسية. نحن نقدم خدمات تخصيص مرنة لتصنيع المعدات الأصلية (OEM) وتصنيع التصميم الشخصي (ODM) مصممة وفقًا لمتطلبات مشروعك المحددة، بما في ذلك تكوينات الواجهة المخصصة وخيارات الذاكرة وتحسين البرامج. سواء كنت بحاجة إلى لوحة أساسية قياسية RK3576 أو لوحة مدمجة مخصصة بالكامل، فإن الحل الذي نقدمه يعمل على تسريع دورة تطوير منتجك وتقليل وقت طرحه في السوق.

اختر Rockchip RK3576 SOM للحصول على منصة مدمجة موثوقة وعالية الأداء تجمع بين المتانة الصناعية وحوسبة الذكاء الاصطناعي القوية والتخصيص متعدد الاستخدامات - مما يفتح إمكانيات جديدة لتطبيقات الحافة الذكية لديك.

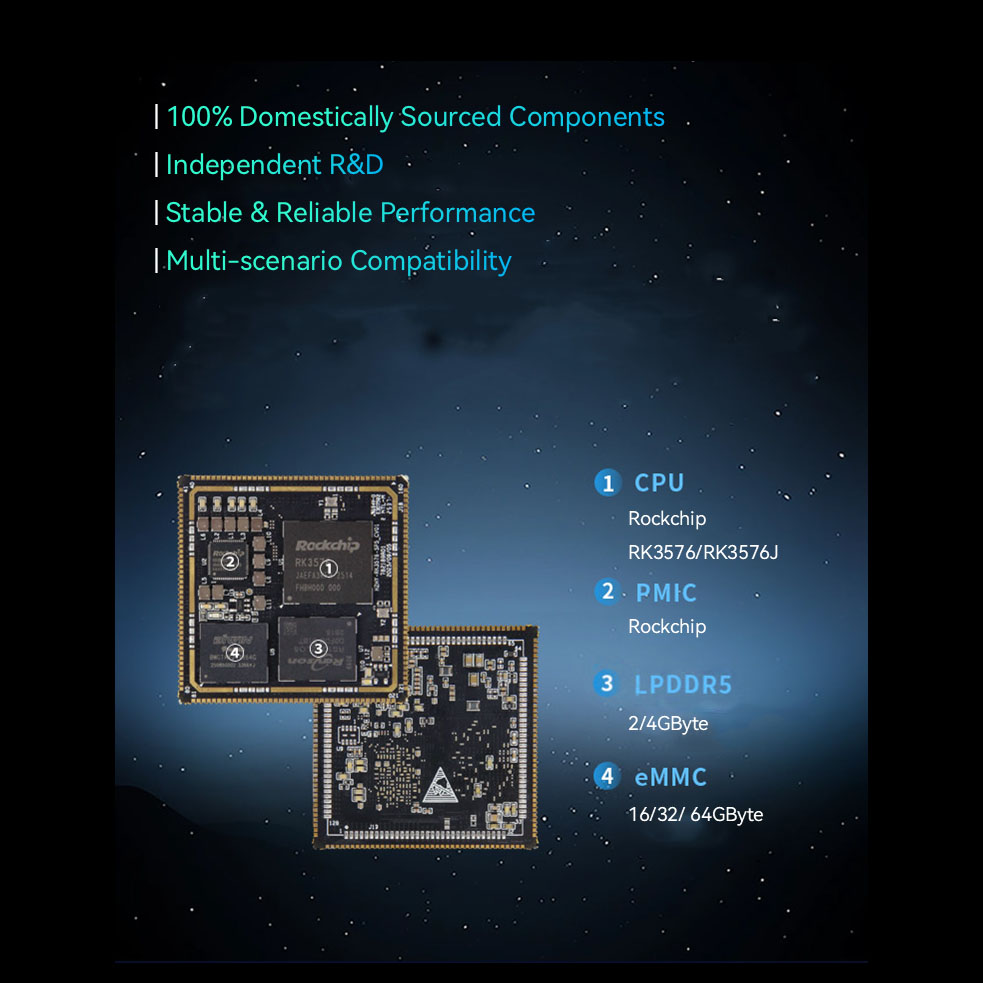

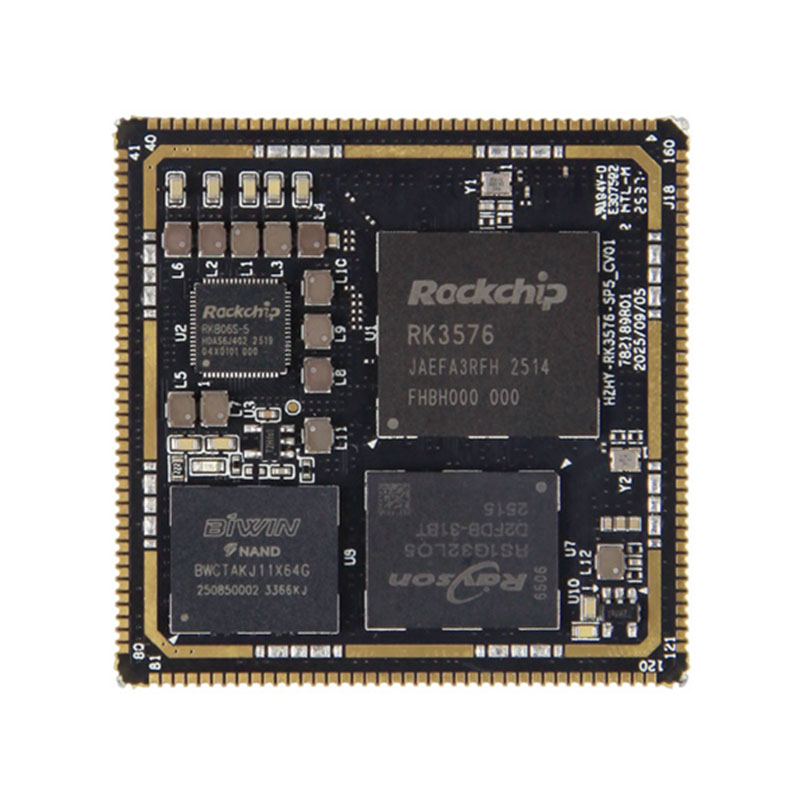

مواصفات الأجهزة RK3576 SOM

● وحدة المعالجة المركزية: معالج Cortex-A72 رباعي النواة + معالج Cortex-A53 رباعي النواة

● سرعة الساعة: 2.2 جيجا هرتز

● الذاكرة: 2/4 جيجابايت LPDDR5 (تختلف السعة حسب الإصدار الذي تم شراؤه)

● EMMC: eMMC سعة 32/64 جيجابايت (تختلف السعة حسب الإصدار الذي تم شراؤه)

● معالجة الوسائط المتعددة: يدعم أجهزة فك التشفير بدقة 4K@120 إطارًا في الثانية H.265 وVP9 وAVS2 وAV1؛ يدعم فك التشفير 4K@60fps H.264؛ يدعم أجهزة تشفير 4K@60fps H.264 وH.265، وتشفير/فك ترميز JPEG عالي الجودة

● معالج الرسوميات: ARM Mali-G52-MC3

● NPU: وحدة NPU مستقلة مدمجة، قوة حوسبة 6 TOPS @INT8

● الأبعاد: 45 مم × 45 مم

● الواجهة: واجهة فتحة الختم، 288 دبوسًا

● درجة الحرارة: -40 درجة مئوية ~ +85 درجة مئوية / 0 درجة مئوية ~ +70 درجة مئوية

● جهد التشغيل: 5 فولت

● نظام التشغيل: لينكس، أوبونتو

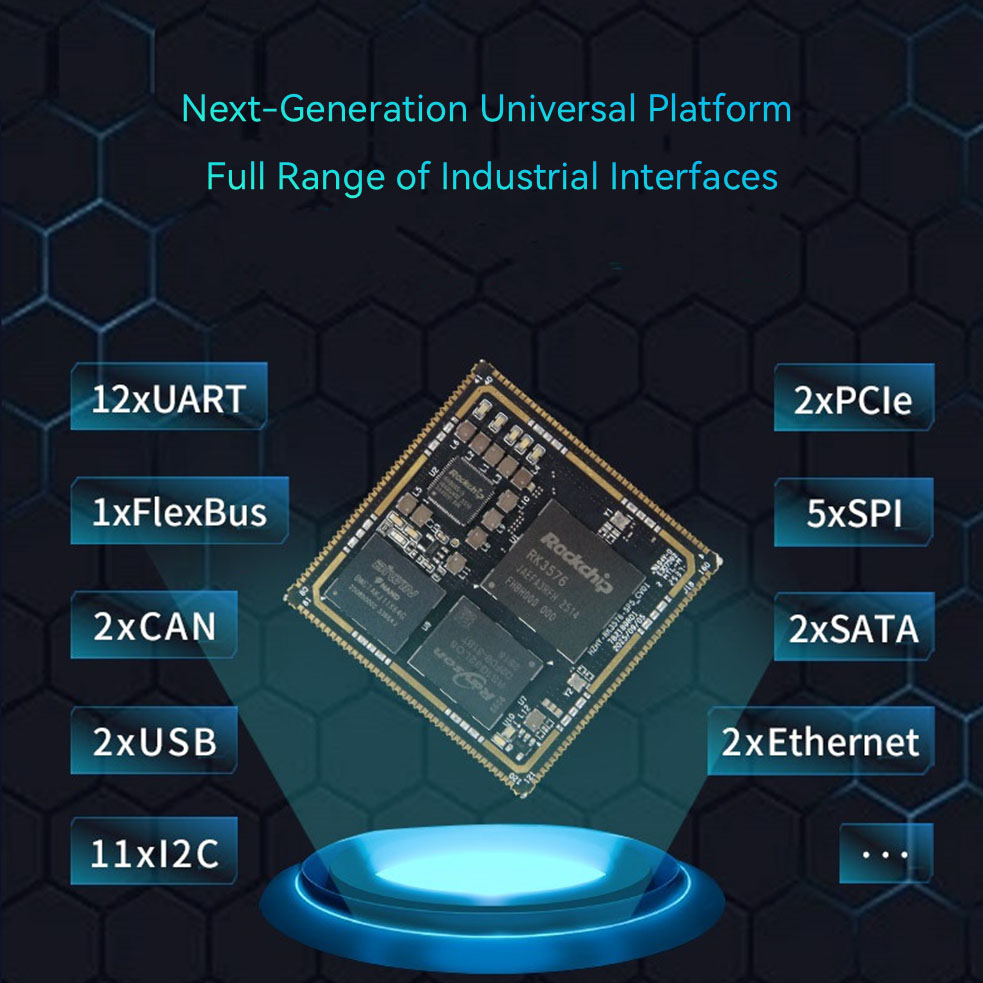

RK3576 SOM المعلمات الوظيفية

● SDMMC (قنوات ≥2): يدعم بروتوكول SDI03.0 وبروتوكول MMCV4.51. عرض ناقل البيانات بأربعة أسلاك؛ يدعم وضع SDR104، بسرعة قصوى تبلغ 200 ميجاهرتز. ملاحظة: يدعم SDMMC0 فقط تشغيل النظام، ويتم تعيينه افتراضيًا على وظيفة بطاقة SD؛

يدعم ترقية البرامج الثابتة عبر بطاقة SD عندما يكون EMMC/UFS فارغًا، ويدعم أيضًا ترقية البرامج الثابتة لـ EMMC/UFS عبر بطاقة SD بعد تشغيل EMMC/UFS؛ يقوم SDMMC0 بتكوين VCCIO_SD_S0 إلى خرج 1.8 فولت أو 3.3 فولت وفقًا لوضع التشغيل الطرفي والفعلي؛ SDMMC1 هو 3.3 فولت ؛ يتم مضاعفة بعض موارد الدبوس.

● SARADC (≥7 قنوات): دقة SARADC هي 12 بت، والسرعة 1 مللي ثانية/ثانية، ونطاق جهد الإدخال 0 ~ 1.8 فولت؛ ملاحظة: SARADC_VINO_BOOT مخصص لإعداد تسلسل تمهيد SYSTEMBOOT ولا يمكن استخدامه لوظائف أخرى؛ يتم تعيين SARADC_VIN1 بشكل افتراضي باعتباره منفذ أخذ عينات إدخال القيمة الرئيسية، ويتم إرساله كزر وضع الاسترداد (غير قابل للتعديل)؛

SARADC_VIN2 هو معرف جهاز اللوحة، ولم يتم إظهاره؛ يتم مضاعفة SARADC_VIN3 للكشف عن الصوت؛

يمكن استخدام SARADC_VIN4~7 مباشرةً.

● USB (قنوات ≥2): ملاحظة: USB2_OTG0 هو المنفذ الافتراضي لنسخ البرامج الثابتة لـ RK3576، يرجى التأكد من حجز هذه الواجهة في التطبيق؛ يمكن أن يعمل USB3 وUSB2.0 OTG كجهاز أو مضيف في وقت واحد فقط؛ يتم مضاعفة إشارة SS (5 جيجابت في الثانية) لـ USB3 OTG0 باستخدام DP1.4؛ يتم مضاعفة إشارة SS (5 جيجابت في الثانية) لـ USB3 OTG1 مع PCIE1 أو SATA1، ولا يمكن استخدام وظيفة USB عند ضبطها على وظيفة PCIE أو SATA؛

● SATA (قنوات ≥2): يدعم وظيفة SATA PM، ويمكن لكل منفذ دعم 5 أجهزة؛ يدعم SATA 1.5 جيجابت/ثانية، SATA 3.0 جيجابت/ثانية، SATA 6.0 جيجابت/ثانية؛ يدعم يساتا.

ملاحظة: وحدات التحكم SATA0 وPCIe0 متعددة الإرسال؛ وحدات التحكم SATA1 وPCIe1 أو USB3_OTG1 متعددة الإرسال؛

● PCIe (قنوات ≥2): وحدتا تحكم PCIe 2.1، وكلاهما يدعم وضع RC فقط؛

ملاحظة: وحدات التحكم PCIe0 وSATA0 متعددة الإرسال؛ وحدات التحكم PCIe1 وSATA1 أو USB3_OTG1 متعددة الإرسال؛

● MIPI DPHY CSI RX (قنوات ≥2): منفذا MIPI DPHY CSI RX، يدعمان وضع MIPI-CSI ذو 2/4 حارة؛

ملاحظة: التقسيم إلى وضع مسارين + مسارين غير مدعوم حاليًا؛ يمكن توصيل كاميرتين كحد أقصى؛

● MIPI DCPHY CSI RX (قناة ≥1): منفذ MIPI DCPHY CSI RX واحد، يدعم وضع MIPI-DPHY ذو 1/2/4 حارة أو وضع 0/1/2 Trio MIPI-CPHY؛

● ملاحظة: التقسيم إلى وضع 2 حارة + 2 حارة غير مدعوم؛ لا يمكن تكوين TX وRX الخاصين بـ MIPI DCPHY Combo PHY إلا في وقت واحد كأوضاع DPHY TX وDPHY RX، أو في وقت واحد كأوضاع CPHY TX وCPHY RX. CIF (قناة ≥1): قناة واحدة كحد أقصى لواجهة DVP 16 بت، تدعم 8/10/12/16 بت؛

ملاحظة: واجهة 3.3 فولت، تتم مشاركة بعض موارد الدبوس؛

● HDMI TX (قناة ≥1): يدعم ما يصل إلى HDMI 2.1، أقصى دعم لـ 4K عند 120 هرتز، ويدعم وضع HDMI FRL ومتوافق مع وضع HDMI TMDS؛

ملاحظة: مشترك مع وحدة تحكم eDP؛

● eDP (قناة ≥1): يدعم ما يصل إلى eDP 3.1، أقصى دعم لـ 4K عند 60 هرتز، يدعم أوضاع 1/2/4 Lane، ولا يدعم Swap؛ ملاحظة: مشترك مع وحدة تحكم eDP؛

● MIPI DCPHYCSI TX (قناة ≥1): منفذ MIPI DCPHYCSI RX واحد، يدعم وضع MIPI-DPHY ذو 1/2/3/4 ممرات أو وضع 0/1/2 Trio MIPI-CPHY؛

● ملاحظة: لا يدعم التقسيم إلى وضع 2Lane+2Lane؛ لا يمكن تكوين MIPI DCPHY Combo PHY's TX وRX إلا ​​في وقت واحد كوضع DPHY TX، أو DPHY RX، أو في وقت واحد كوضع CPHY TX، أو CPHY RX.

● DP (قناة ≥1): يدعم ما يصل إلى eDP 3.1، أقصى دعم لـ 4K@120 هرتز، يدعم أوضاع 1/2/4 Lane، ويدعم Swap؛

ملاحظة: تمت مشاركتها مع إشارة SS الخاصة بـ USB3 OTG0؛

● شاشة LCD (قناة ≥1): تدعم وضع RGB 24 بت، الحد الأقصى للدقة 1920 × 1080 عند 60 هرتز؛ يدعم وضع BT1120 16 بت، أقصى دقة 1920x1080@60 هرتز؛ يدعم وضع BT656 8 بت، أقصى دقة 720x576@60 هرتز؛ ملحوظة: تتم مشاركة بعض موارد الدبوس.

● EBC (قناة ≥1): تدعم الإخراج 8 بت/16 بت، بحد أقصى 32 مستوى من التدرج الرمادي، والحد الأقصى للدقة 2560 × 1920 عند 85 هرتز؛

ملحوظة: تتم مشاركة بعض موارد الدبوس.

● الصوت (≥9 قنوات): 5 مجموعات من SAI، تدعم الوضع الرئيسي والتابع، بعرض 8 إلى 32 بت، ومعدلات أخذ العينات تصل إلى 48 كيلو هرتز؛ مجموعتان من PDM، الوضع الرئيسي، يدعم إمكانية إدخال 8 قنوات، وعرض 16 إلى 32 بت، ومعدلات أخذ العينات تصل إلى 192 كيلو هرتز؛ مجموعتان من سبديفتكس؛ مجموعة واحدة من DSM PWMAudio؛

ملحوظة: يتم توفير أربع وحدات ASRC (محول معدل العينات غير المتزامن) لتحويل معدل عينة البيانات الصوتية؛ واجهة 1.8 فولت/3.3 فولت، ويتم مشاركة بعض موارد الدبوس؛

● Ethernet (قنوات ≥2): تدعم واجهتي RGMII بمعدلات نقل بيانات تبلغ 10/100/1000 ميجا بت في الثانية.

ملحوظة: واجهة RGMII/RMII 3.3 فولت، يتم مشاركة بعض موارد الدبوس.

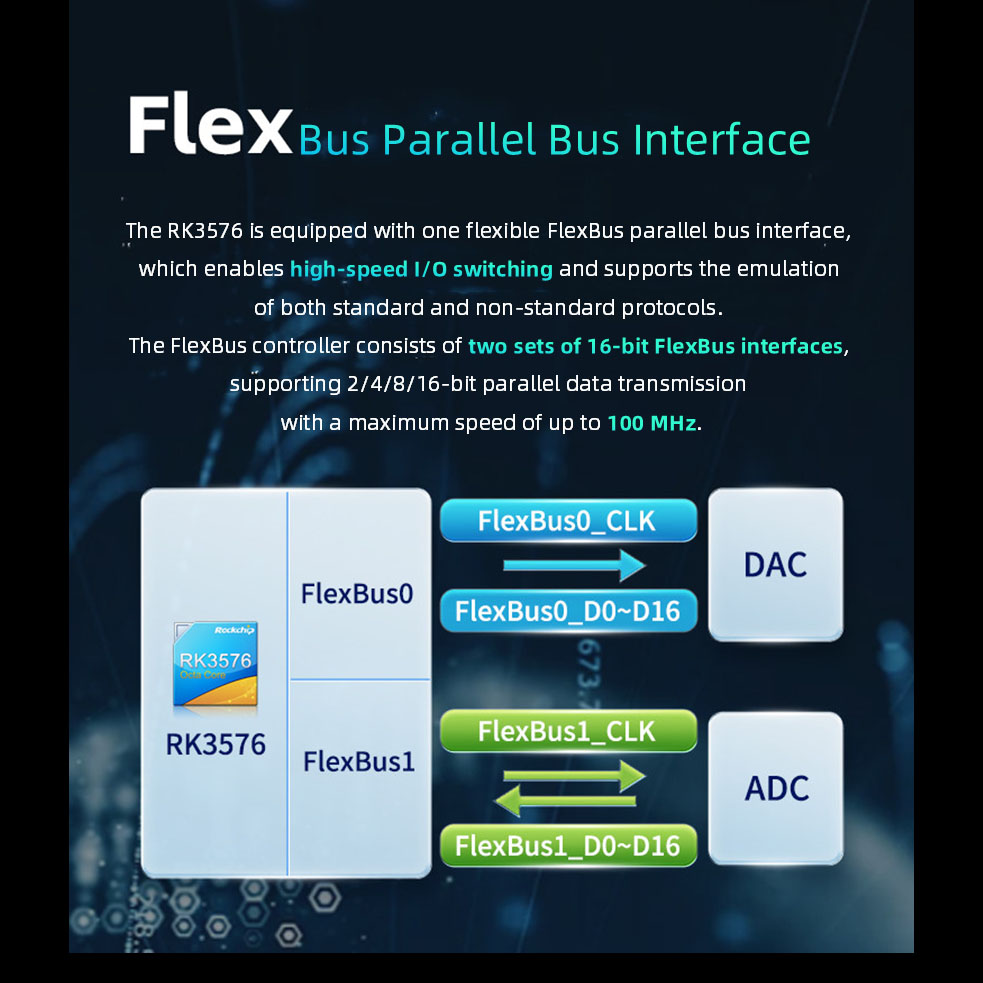

● FlexBus (قناة ≥1): تدعم واجهة ناقل متوازي مرنة واحدة - واجهة FlexBus، التي يمكنها تحقيق تبديل الإدخال/الإخراج عالي السرعة، ويمكنها محاكاة بعض البروتوكولات القياسية أو البروتوكولات غير المنتظمة. سيناريو التطبيق النموذجي هو الجمع بين ADC عالي السرعة 16 بت و DAC 16 بت.

ملاحظة: واجهة 3.3 فولت، تتم مشاركة بعض موارد الدبوس.

● DSMC (قناة ≥1): واجهة تسلسلية ذات معدل بيانات مزدوج. يستخدم بشكل أساسي في اتصالات جهاز PSRAM أو الاتصالات الطرفية لـ LocalBus (مثل FPGA). ملاحظة: واجهة 3.3 فولت، تتم مشاركة بعض موارد الدبوس.

● UART (قناة ≥12): الحد الأقصى لمعدل الباود المدعوم هو 8 ميجا بت في الثانية.

ملاحظة: واجهة 1.8 فولت/3.3 فولت، تتم مشاركة بعض موارد الدبوس.

● I³C (قنوات ≥2): يدعم أوضاع العناوين 7 بت و10 بت، مع سرعة قصوى تصل إلى 12.5 ميجابت/ثانية، متوافقة مع ناقل I²C، مع سرعة قصوى تصل إلى 400 كيلوبت/ثانية. ملاحظة: واجهة 1.8 فولت/3.3 فولت، تتم مشاركة بعض موارد الدبوس.

● I²C (≥11 قناة): يدعم أوضاع العناوين 7 بت و10 بت، مع سرعة قصوى تصل إلى 400 كيلوبت/ثانية.

ملاحظة: واجهة 1.8 فولت/3.3 فولت، تتم مشاركة بعض موارد الدبوس. SPI (≥5 قنوات): الوضع الرئيسي/التابع القابل للتكوين. ملاحظة: واجهة 1.8 فولت/3.3 فولت، تتم مشاركة بعض موارد الدبوس.

● CAN (قناة ≥2): يدعم CAN-FD؛ يدعم 1 ميجابت في الثانية.

ملاحظة: واجهة 1.8 فولت/3.3 فولت، تتم مشاركة بعض موارد الدبوس.

● PWM (≥3 قنوات): 3 وحدات تحكم PWM مستقلة، تدعم ما يصل إلى 16 قناة PWM، ومؤقت/عداد 32 بت.

ملاحظة: واجهة 1.8 فولت/3.3 فولت، تتم مشاركة بعض موارد الدبوس.

ملحوظة: يتم مضاعفة بعض موارد الدبوس. يرجى الرجوع إلى جدول مقارنة وظائف الدبوس للحصول على التفاصيل.

اتصل بنا للحصول على عينات ومزيد من المعلومات!

مزايا الخدمة

الحد الأدنى للطلب: وحدة واحدة | الطلبات بالجملة مدعومة | SDK مجاني | دعم فني مجاني | التخصيص مقبول

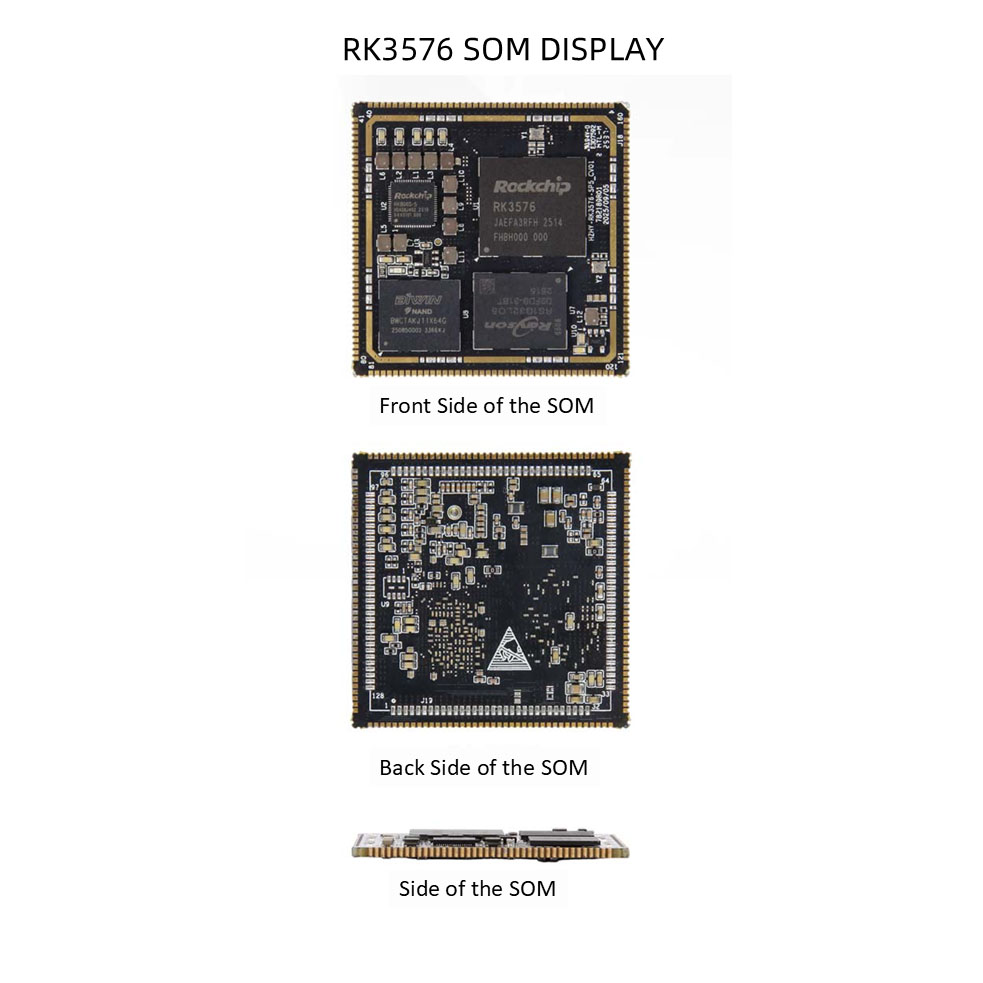

تفاصيل سوم RK3576
