Rockchip RK3588 Board

ميزات RKK3588

● العملية المتقدمة 8nm ، بنية 64 بت من 8 نواة ، والأداء العالي ، والاستهلاك المنخفض للطاقة

● ARM Mali-G610 MC4 GPU ، وحدة تسريع الرسومات ثنائية الأبعاد مخصصة

● 6TOPS NPU ، تمكين سيناريوهات الذكاء الاصطناعي المختلفة

● ترميز الفيديو وفك تشفير الفيديو 8K ، إخراج عرض 8K

● واجهات عرض متعددة مدمجة ، ودعم شاشة متعددة الشاشة

● إمكانيات معالجة الصور الفائقة ، 48 ميجابكسل ، دعم مدخلات الكاميرا المتعددة

● واجهات غنية عالية السرعة (PCIE ، Type-C ، SATA ، Gigabit Ethernet) ، من السهل التوسع

● Android و Linux OS

RK3588 مقدمة المجلس

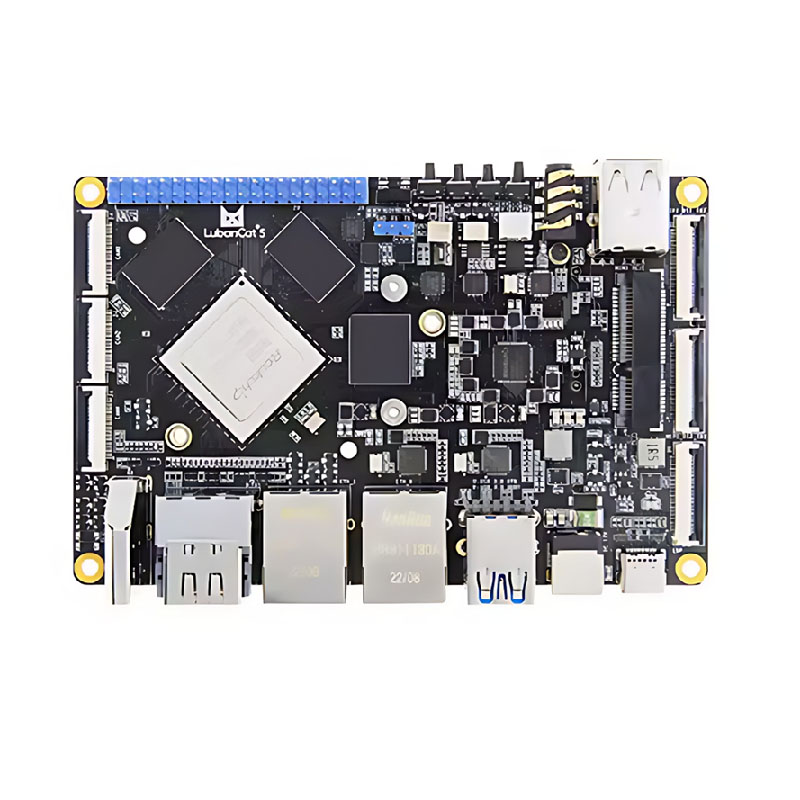

1. TP-5 RK3588 كمبيوتر لوح واحد هو لوحة تطوير قوية يمكن استخدامها ككمبيوتر لوح واحد عالي الأداء ولوحة الأم المضمنة للعرض ، والتحكم ، ونقل الشبكة ، وتخزين الملفات ، والحوسبة الحافة وغيرها من السيناريوهات.

2. استخدم Rockchip RK3588 كرقاقة رئيسية ، باستخدام تقنية العمليات المتقدمة 8NM ، مع أعلى تردد رئيسي يصل إلى 2.4 جيجا هرتز ، ودمج كورتيكس-كورتيكس-A76 رباعي النواة ، وربط Cortex-ADEX-ADEX-ADINCED و DEFINCED و 8K DISTRANTIONS و 8K DISTRATION. إنه يحتوي على إمكانيات معالجة الصور الفائقة ، ويدعم إدخال الكاميرا متعددة الكاميرا ، ويدعم شاشة تفاضلية متعددة الشاشة ، ولديها NPU مستقل مدمج لتمكين سيناريوهات الذكاء الاصطناعي المختلفة.

3. يوفر مجموعة متنوعة من مجموعات الذاكرة والتخزين للاختيار من بينها ، وتكوين الأجهزة المتوازنة على متن الطائرة ، ونطاق تطبيق واسع.

4. NPU المستقل المدمج لديه قوة حوسبة تصل إلى 6TOPS ، مما يتيح سيناريوهات منظمة العفو الدولية المختلفة.

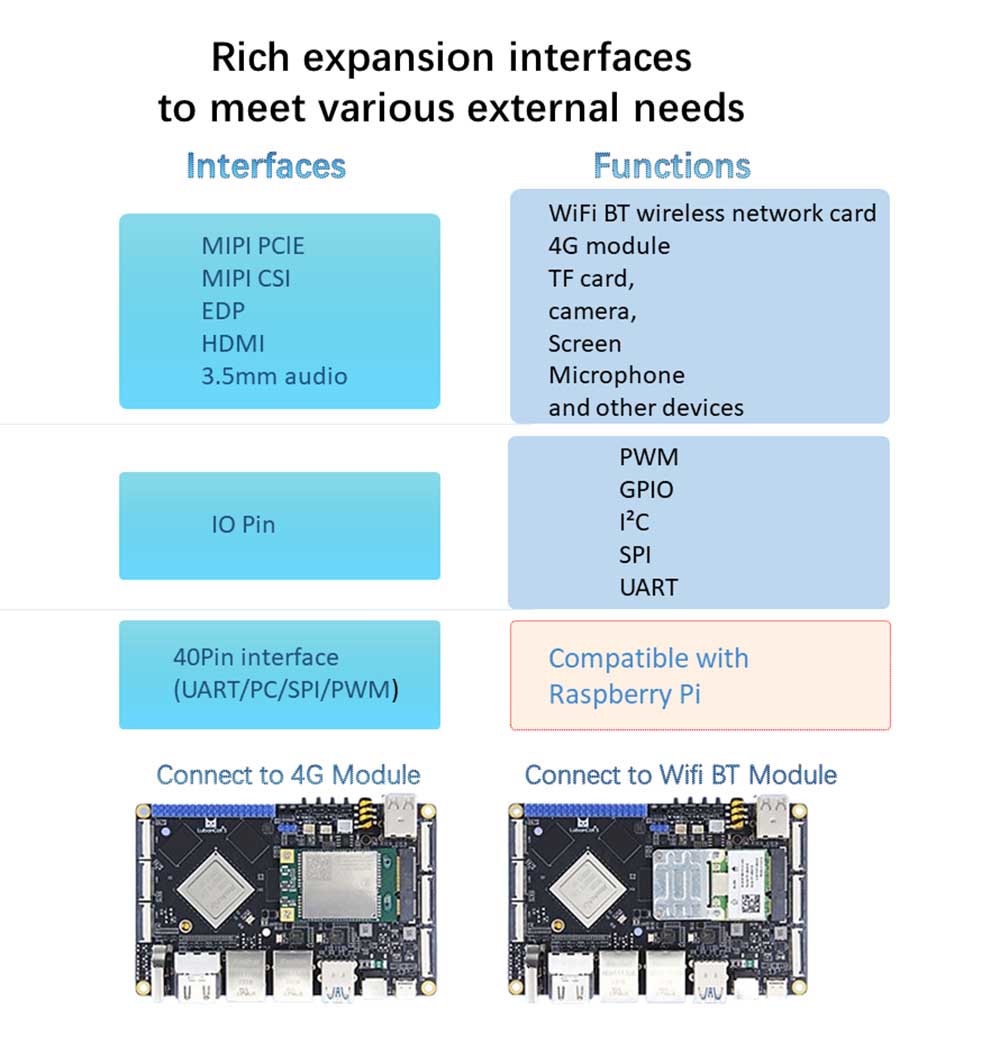

5. التكامل العالي ، مع واجهات التوسع الغنية ، مزودة بمنفذ Gigabit Ethernet ، USB3.0 ، USB2.0 ، Minipcle ، MiniHDMI ، واجهة شاشة MIPI وواجهة كاميرا MIPI ، واجهة الصوت ، استقبال الأشعة تحت الحمراء ، حامل بطاقة TF ، وما إلى ذلك ، يؤدي إلى 40 نقطة غير مستقرة ، قابلة للتكاثر مع Raspberry Pi Interface.

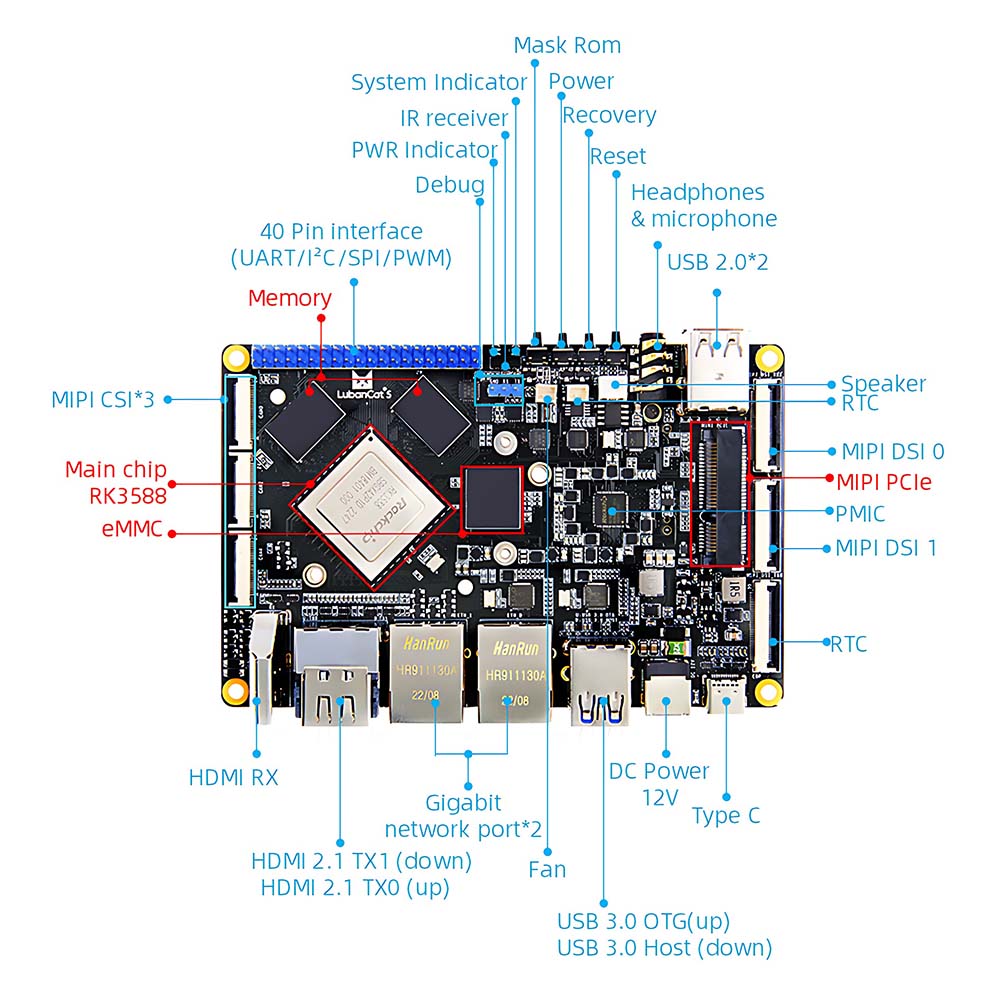

RK3588 معلمات اللوحة

● واجهة الطاقة: 12V@2A إدخال DC ، DC5.5*2.1 واجهة

● الرقاقة الرئيسية: RK3588 (رباعي النواة A76+رباعي النواة A55 ، Mali-G610 ، طاقة الحوسبة 6T)

● الذاكرة: 4/8/16GB ، LPDDR4X (يمكن تخصيص متطلبات تخزين أخرى)

● التخزين: 0/32/64/128GB ، EMMC (يمكن تخصيص متطلبات التخزين الأخرى)

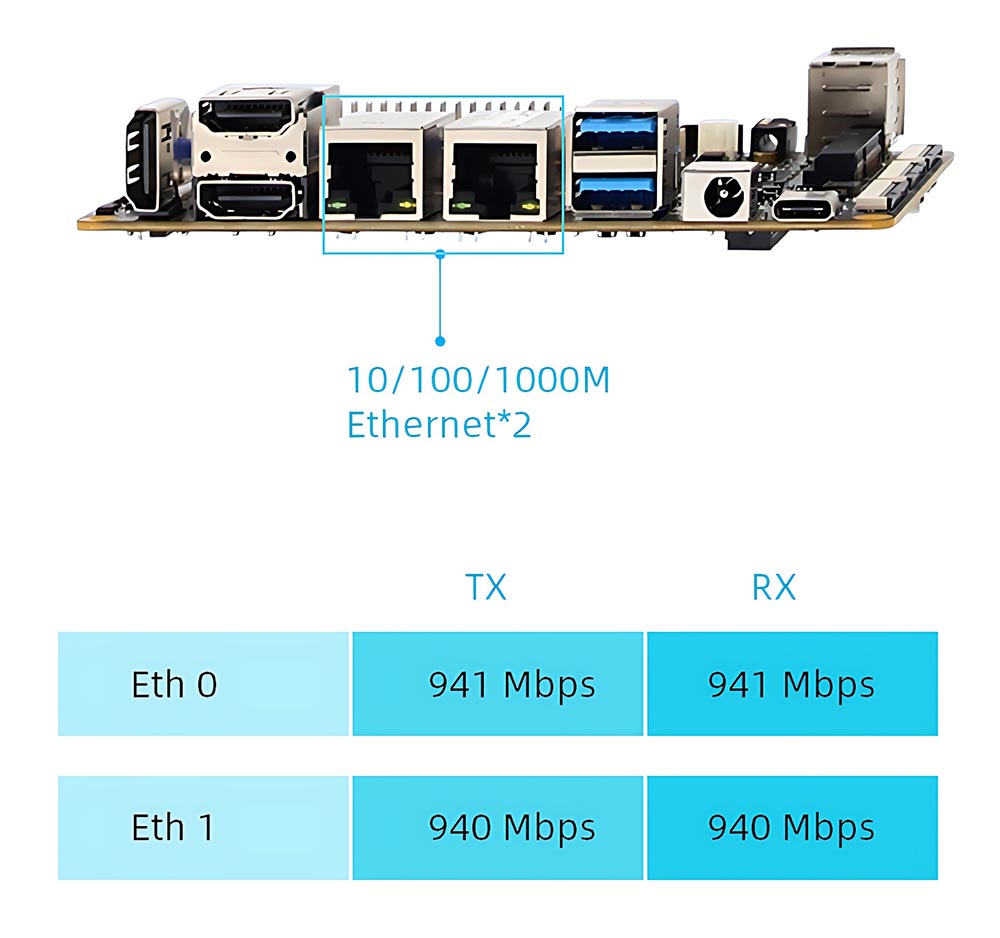

● Ethernet: منفذ شبكة Gigabit*2 ، يدعم معدل نقل البيانات 10/100 ميجابت في الثانية

● HDMI: HDMI2.0 INPUT*1 ، حتى 3840x2160@60fps ؛ HDMI2.1 الإخراج*2 ، يدعم شاشة متعددة الشاشة مع شاشات أخرى ، الحد الأقصى دقة 7680x4320@60Hz (دقة 8K)

● EDP: واجهة شاشة EDP*1 ، تدعم شاشة متعددة الشاشة مع شاشات أخرى ، وأعلى دقة هي 3840x2160@60Hz

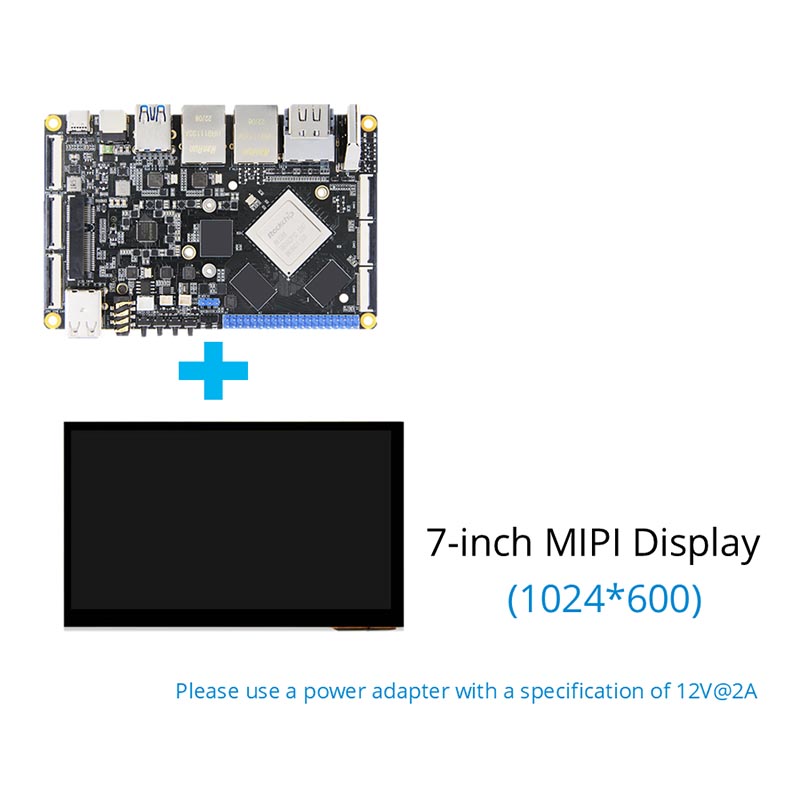

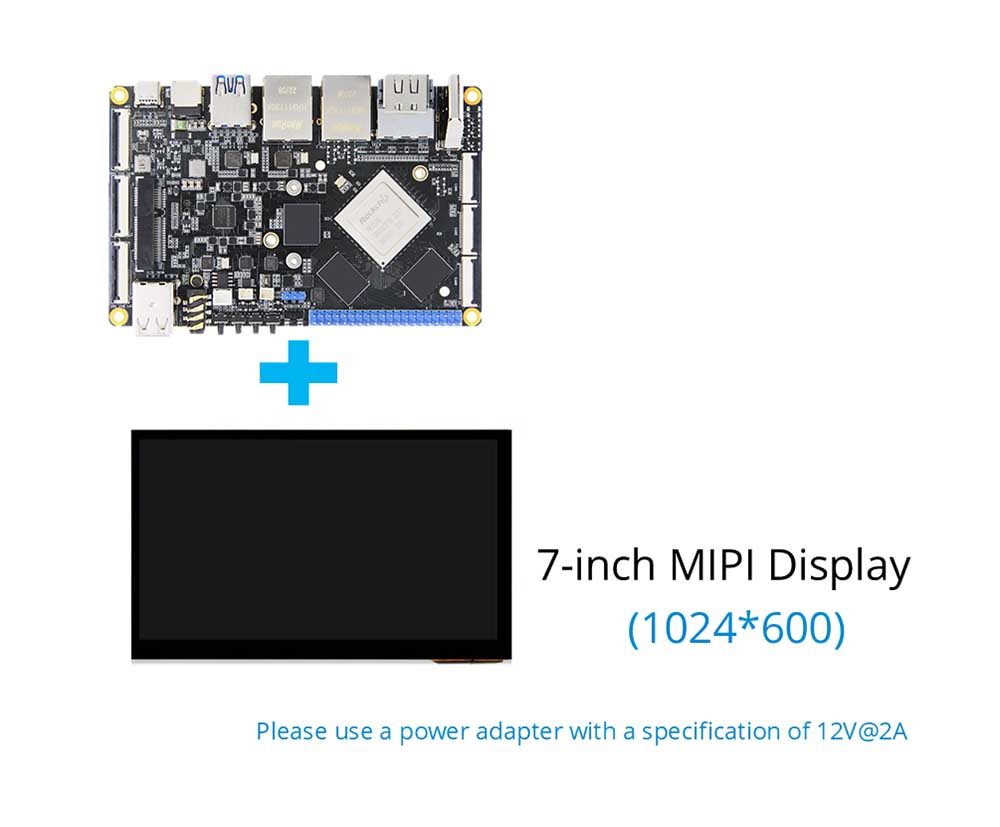

● MIPI DSI: واجهة شاشة MIPI*2 ، تدعم شاشة تفاضلية متعددة الشاشة مع شاشات أخرى: الحد الأقصى الدقة في وضع MIPI واحد هو 1920*1080@60Hz

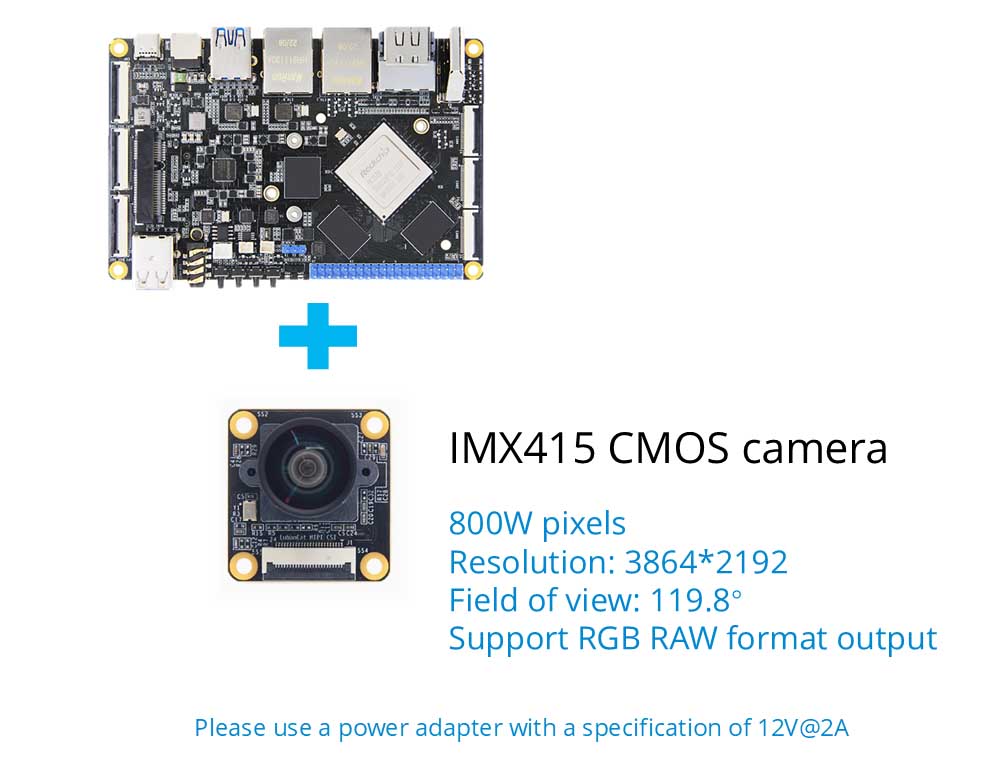

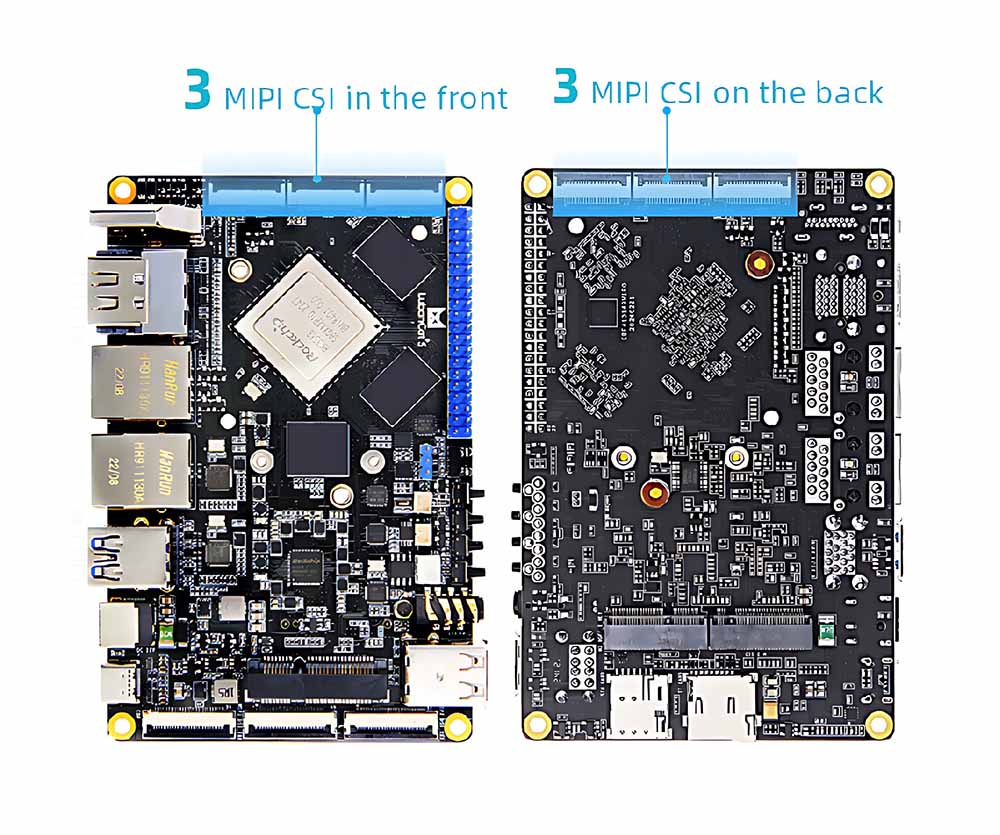

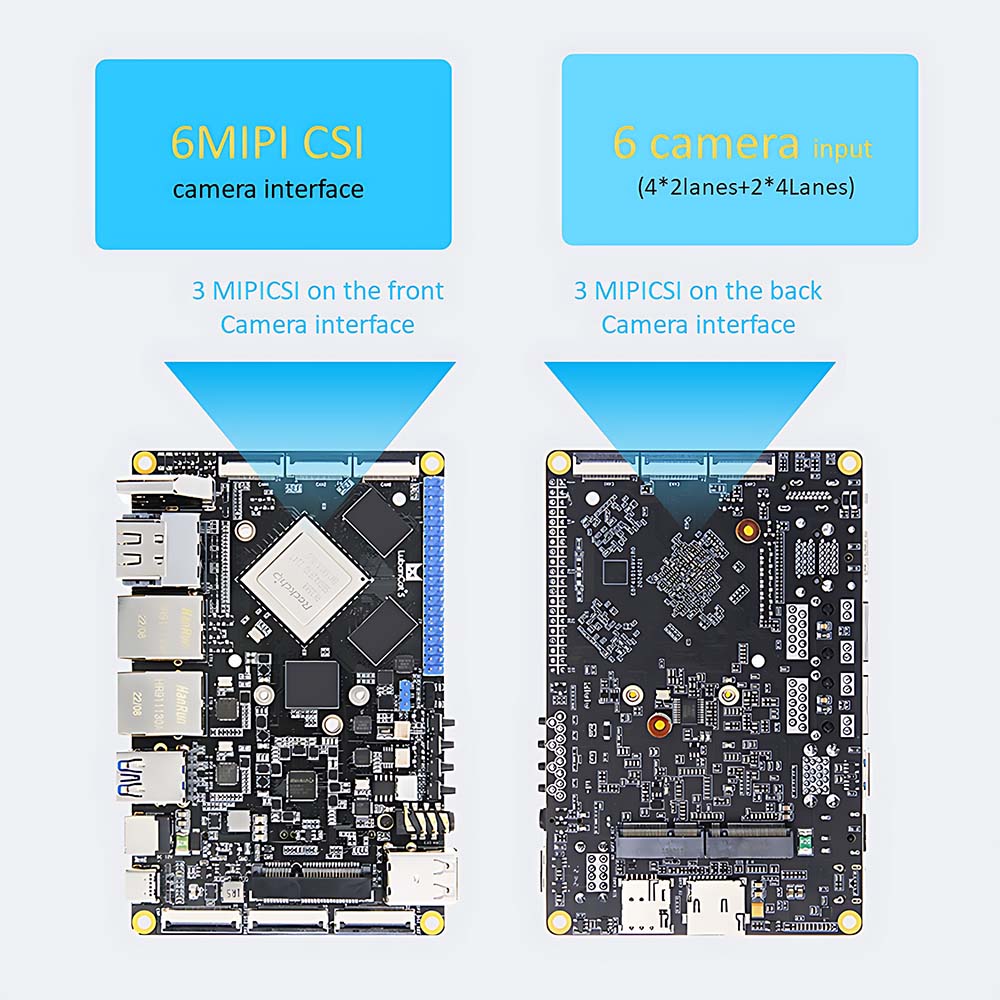

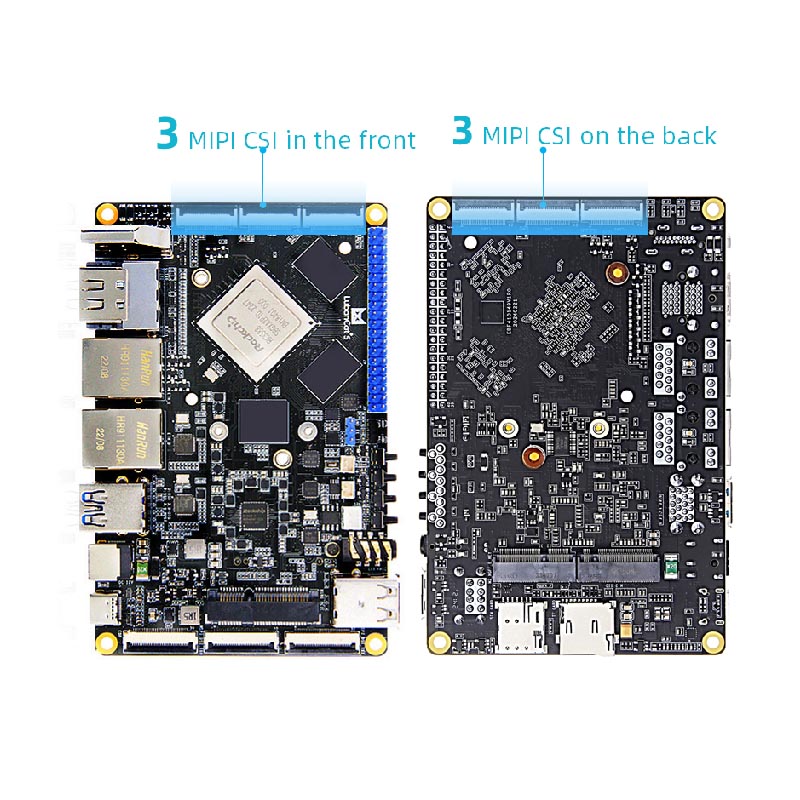

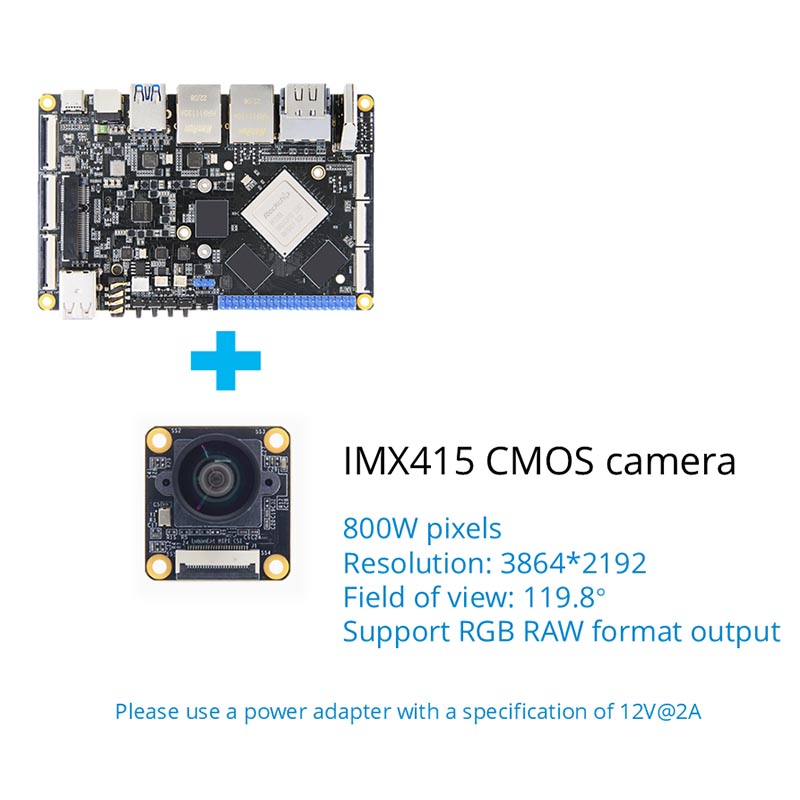

● MIPI CSI: MIPI Camera Interface*6 (Front*3 ، Back*3)

● USB2.0: واجهة USB-OWTTYPE-A*1 ؛ USB-OTGTYPE-A واجهة*1

● USB3.0: usb-ongepe-a interface*2 ؛ واجهة USB-OTGTYPE-C*1 ، يمكن استخدامها لحرق البرامج الثابتة ، ويدعم بروتوكول DP1.4

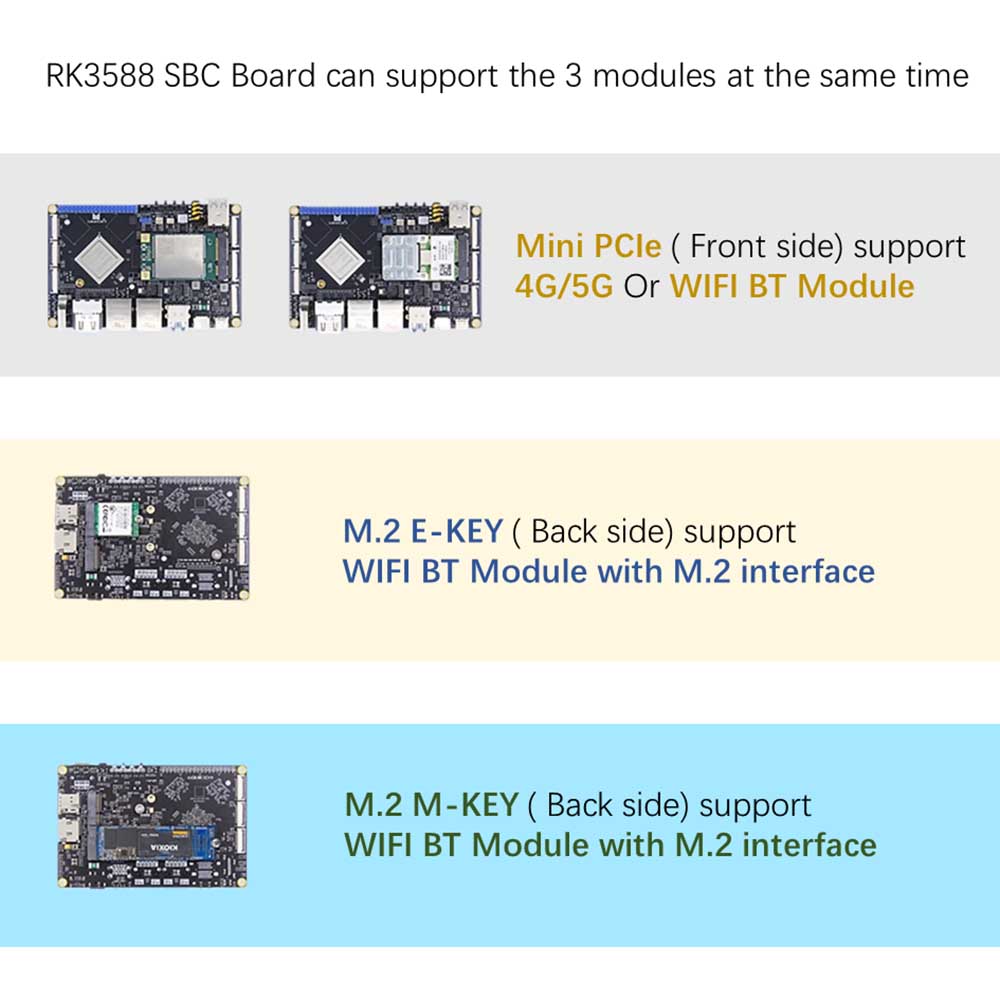

● واجهة Pcle: واجهة صغيرة ، يمكن استخدامها مع بطاقات شبكة WiFi كاملة المرتفع أو نصف وحدة أو وحدات واجهة صغيرة أخرى

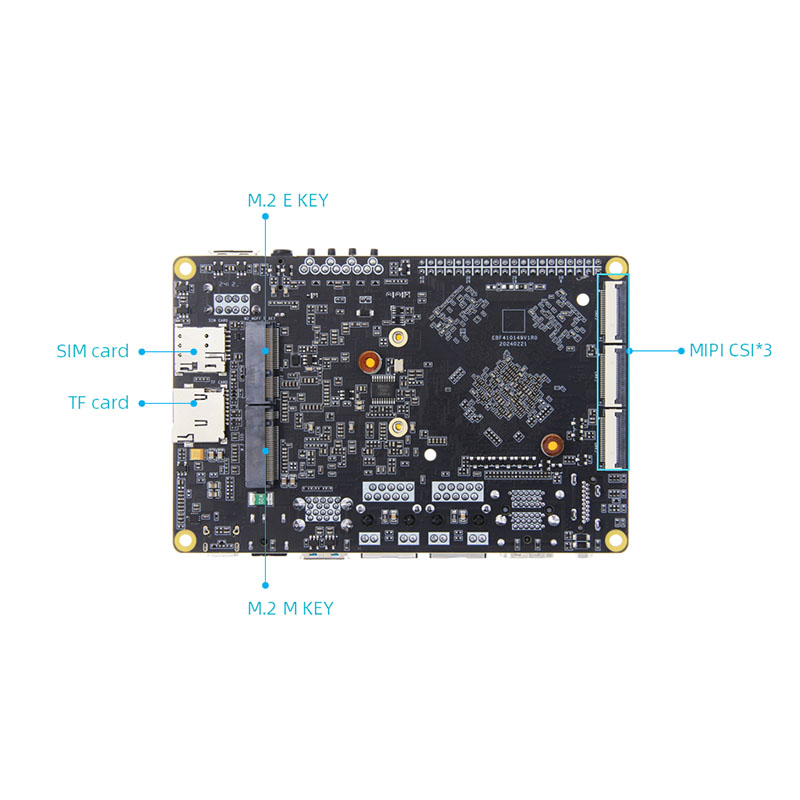

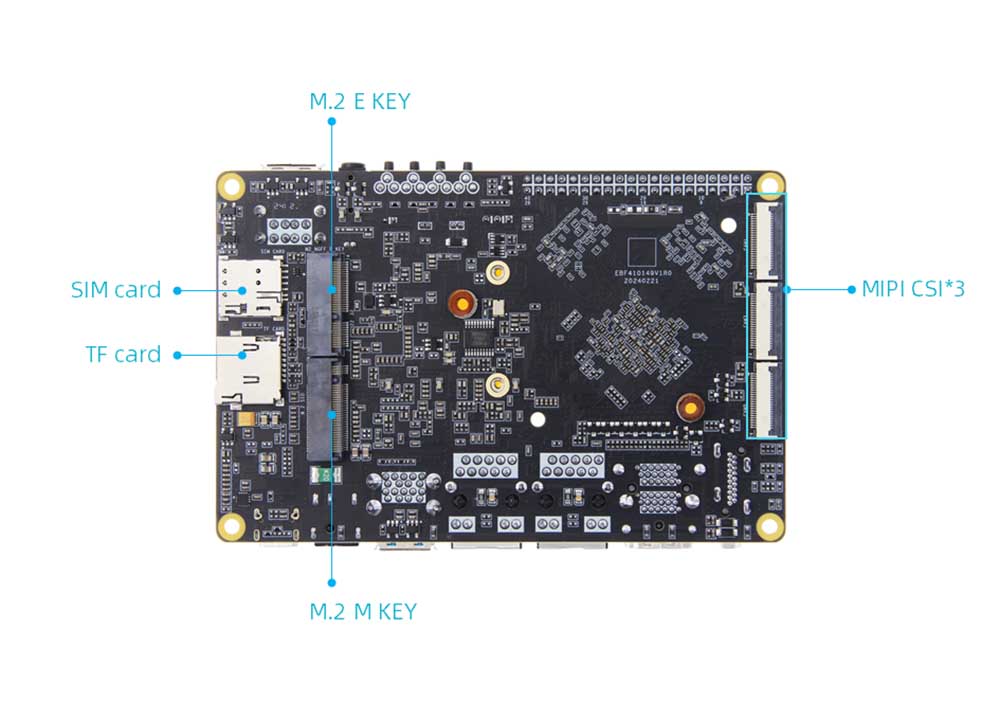

● واجهة M.2: M.2Ekey Interface*1 ، يدعم وحدة بطاقة الشبكة اللاسلكية M.2 E-Key ؛ واجهة مفتاح M.2 M*1 ، يدعم M.2 M-Key Pcle3.0*4Lanes المواصفات 2280 محرك أقراص صلبة

● حامل بطاقة SIM+TF: حامل بطاقة SIM*1 ، حامل بطاقة Micro SD (TF)*1 ، يدعم بطاقة TF لبدء النظام ، ويدعم ما يصل إلى 512 جيجابايت ، يجب استخدام وظيفة بطاقة SIM مع وحدة 4G

● واجهة 40 نقطة: متوافقة مع واجهة Raspberry PI 40PIN ، تدعم وظائف PWM/GPIO/PC/SPI/UART

● منفذ تصحيح التصحيح: المعلمة الافتراضية 1500000-8-N-1

● الصوت: ميكروفون الميكروفون على متن الطائرة*1 ؛ واجهة مكبر الصوت SPK*1. يمكن أن تكون متصلاً بمكبر صوت 1W ؛ إخراج سماعة الرأس + واجهة إدخال الميكروفون 2 في 1*1

● الأزرار: زر الطاقة*1 ؛ زر Maskrom*1 ؛ زر الاسترداد*1 ؛ إعادة تعيين زر*1

● LED: ضوء مؤشر الطاقة*1 ؛ مؤشر النظام ضوء*1

● جهاز استقبال الأشعة تحت الحمراء: يدعم وظيفة التحكم عن بعد الأشعة تحت الحمراء

● RTC: على متن الطائرة RTC منخفضة الطاقة + RTC Power Socket*1

● واجهة المروحة: تدعم تثبيت مراوح 5V أو 12V للتبريد
