Rockchip RK3588 Core Board Board to Board

ميزات RKK3588

 العملية المتقدمة 8nm ، بنية 64 بت من 8 نواة ، والأداء العالي ، والاستهلاك المنخفض للطاقة

 ARM MALI-G610 MC4 GPU ، وحدة تسريع الرسومات ثنائية الأبعاد مخصصة

 6TOPS NPU ، تمكين سيناريوهات الذكاء الاصطناعي المختلفة

 8K ترميز الفيديو وفك التشفير ، إخراج عرض 8K

 واجهات عرض متعددة مدمجة ، ودعم شاشة متعددة الشاشة

 إمكانيات معالجة الصور الفائقة ، 48 ميجابكسل ، دعم مدخلات الكاميرا المتعددة

 واجهات عالية السرعة غنية (PCIE ، Type-C ، SATA ، Gigabit Ethernet) ، من السهل التوسع

 Android و Linux OS

معلمات المنتج

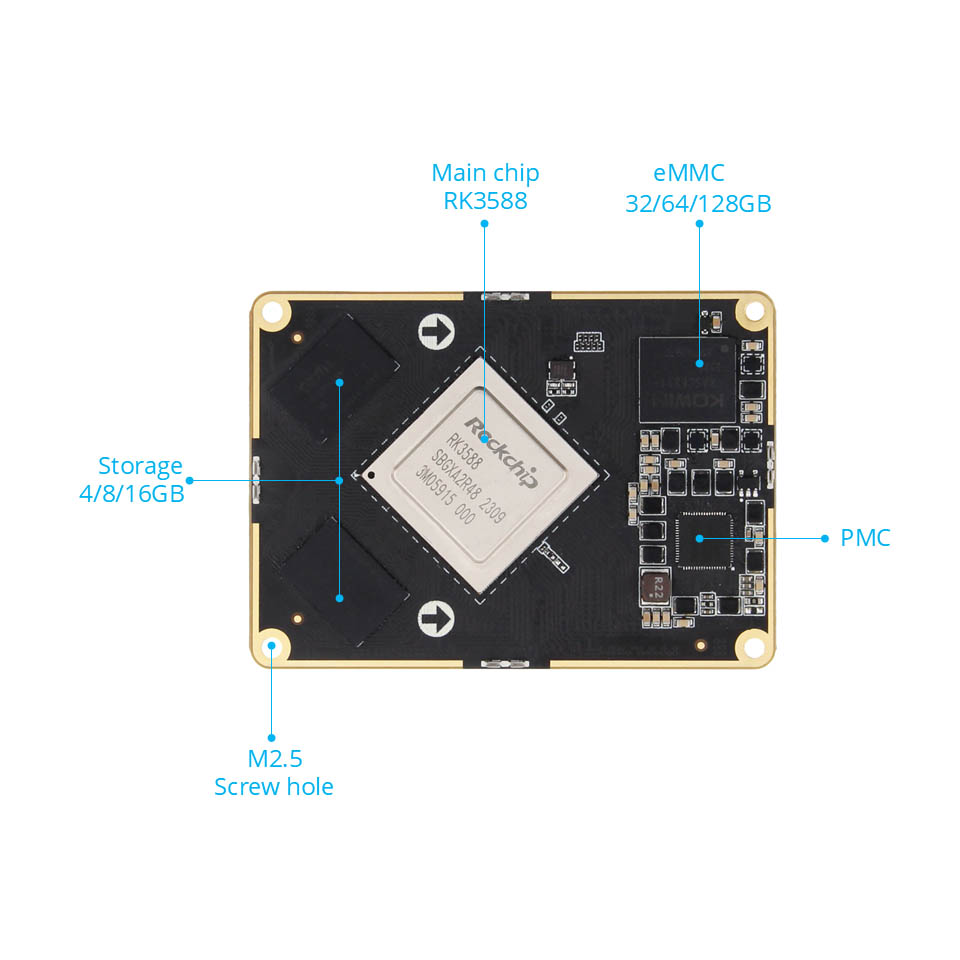

RK3588 معلمات اللوحة الأساسية

 الموصل: موصل الذكور: DF40C-100DP-0.4V (51) الموصل الإناث: DF40C-100DS-0.4V (51)

 الشريحة الرئيسية: RK3588 (رباعي النواة A76 + رباعي النواة A55 ، Mali-G610 ، 6TOPS ، يؤدي BTB إلى 400 دبابيس ، مسافة 0.5 ملم ، يؤدي إلى جميع I0

 الذاكرة: 4/8/16GB ، LPDDR4/4X

 التخزين: 32/64/128GB.EMMC

RK3588 معلمات اللوح

 الموصل: ذكر: DF40C-100DP-0.4V (51) أنثى: DF40C-100DS-0.4V (51)

 واجهة الطاقة: 12V@2A إدخال DC ، واجهة DC*1 ؛ واجهة إخراج الطاقة*1

 Ethernet: منفذ شبكة Gigabit*2 ، دعم 10/100/1000 ميغابت في الثانية في الثانية

 HDMI: HDMI12.0 INPUT*1 ، حتى 3840x2160@60fps ؛ HDMI2.1 الإخراج*2 ، يدعم شاشات متعددة مع شاشات أخرى ، الحد الأقصى دقة 7680x4320@60Hz (دقة 8K)

 MIPI-DSI: يمكن توصيل واجهة شاشة MIPI*2 (الأمامية*1 ، الخلفية*1) ، في شاشة MIPI من الهشيم ، ويدعم شاشات متعددة مع شاشات أخرى ؛ Single MIPI MODE MAXITEM DERICATION 1920*1080@60Hz

 MIPI-CSI: يمكن توصيل واجهة كاميرا MIPI*6 (الأمام*3 ، الخلف*3)

 USB2.0: واجهة USB-O-OwTHEPE-A*3

 USB3.0: واجهة USB-OTGTYPE-A*1 ؛ واجهة Type-C*1 ، يمكن استخدامها لحرق البرامج الثابتة ، ويدعم بروتوكول DP1.4

 واجهة pcle: واجهة الطبقة المصغرة*1 ، يمكن استخدامها مع بطاقة شبكة WiFi كاملة المرتفع أو نصف ارتفاع ، وحدة 4G أو وحدة واجهة صغيرة أخرى: pcle3.0x4 واجهة*1

 واجهة M.2: M.2Ekey Interface*1 ، يدعم وحدة بطاقة الشبكة اللاسلكية M.2 E-Key ؛ واجهة مفتاح M.2 M*1 ، يدعم M.2 m-key pcle3.0*4lanes المواصفات 2280 القرص الصلب

 حامل بطاقة TF: حامل بطاقة Micro SD (TF)*1 ، يدعم نظام تمهيد بطاقة TF ، حتى 512 جيجابايت

 حامل بطاقة SIM: حامل بطاقة SIM*1 ، يجب استخدام وظيفة بطاقة SIM مع وحدة 4G

 واجهة SATA: واجهة SATA القياسية*1 ؛ واجهة الطاقة SATA*1 ، تدعم الإخراج 12 فولت

 يمكن: يمكن*2

 ADC: واجهة اكتساب ADC*1

 تصحيح التصحيح المسلسل:

 تصحيح المنفذ التسلسلي*1 (UART2) ، المعلمة الافتراضية 1500000-8-N-1 ؛ uart serial port*2 (Uart7 & uart9) ؛ RS232*2 (UART4 & UART7) ؛

 RS485*2 (UART4 & UART7) ؛ RS232/RS485 اختيار Jumper Interface*2

 الصوت: ميكروفون الميكروفون على متن الطائرة*1 ؛ واجهة مكبر الصوت SPK*2 ، يمكنها توصيل 3W طاقة سماعة رأس سماعة سماعة الرأس + إدخال الميكروفون 2 في 1 واجهة*1

الزر  زر التشغيل/الإيقاف*1 ؛ زر Maskrom*1 ؛ زر الاسترداد*1 ؛ زر إعادة الضبط*

 LED: مؤشر الطاقة*1 ؛ مؤشر النظام*1

مستقبل الأشعة تحت الحمراء: دعم وظيفة التحكم عن بعد الأشعة تحت الحمراء

 RTC: RTC Power Socket*1

 واجهة المروحة: تدعم تثبيت تبريد المروحة 5V أو 12V
