Rockchip RV1106 اللوحة الأم

تهدف لوحة TP-RV1106 بشكل أساسي إلى صانعي المبتدئين والمؤسسات المدمجة ، ويمكن استخدامها للتطوير في مجموعة متنوعة من المجالات مثل مراقبة الأمن الذكية ، والأتمتة الصناعية ، والإلكترونيات الاستهلاكية ، وإنترنت الأشياء ، والتعليم والترفيه.

استخدم RockChip RV1106 كرقاقة رئيسية ، مع WIFI6+BT5.2 MODULE USB2.0 ، 100M Ethernet ، حامل بطاقة TF ، MIPI Camera ، MIC ، SPK وغيرها من الأجهزة الطرفية ، دبابيس قابلة للتكوين 30PIN ، دعم GPIO ، SPI ، I2C ، Uart ، وظائف PWM.

يمكن أن تصل قوة الحوسبة المستقلة في NPU إلى 0.5T/1TOPS@int8 ، حيث يمكن للكاميرا تحقيق التعرف على فيديو Yolo في الوقت الفعلي والتعرف على الصور والوظائف الأخرى.

يمكن أن تدعم وحدة ترميز الفيديو المدمجة في الفيديو منخفضة الفرق ما يصل إلى 5 أمتار@30 إطارًا في الثانية H264/H265 ، وترميز 4M@60 إطارًا في الثانية JPEG/MJPEG ، ويدعم طرق التحكم في معدل البتات المتعددة.

يوفر اللوحة تكوينتين اختياريين للذاكرة ، بحجم 56*85 مم فقط ، صغير ورائع ، استهلاك الطاقة المنخفضة والأداء العالي ، ويمكنه بسهولة تشغيل نظام Linux.

يوفر صورة نظام Buildroot ، وبيانات المصادر المفتوحة بالكامل ، ومستندات البرنامج التعليمي ، وحزمة تطوير برنامج تشغيل SDK الكاملة ، ومخططات PDF وغيرها من الموارد لتسهيل استخدام المستخدم والتطوير الثانوي.

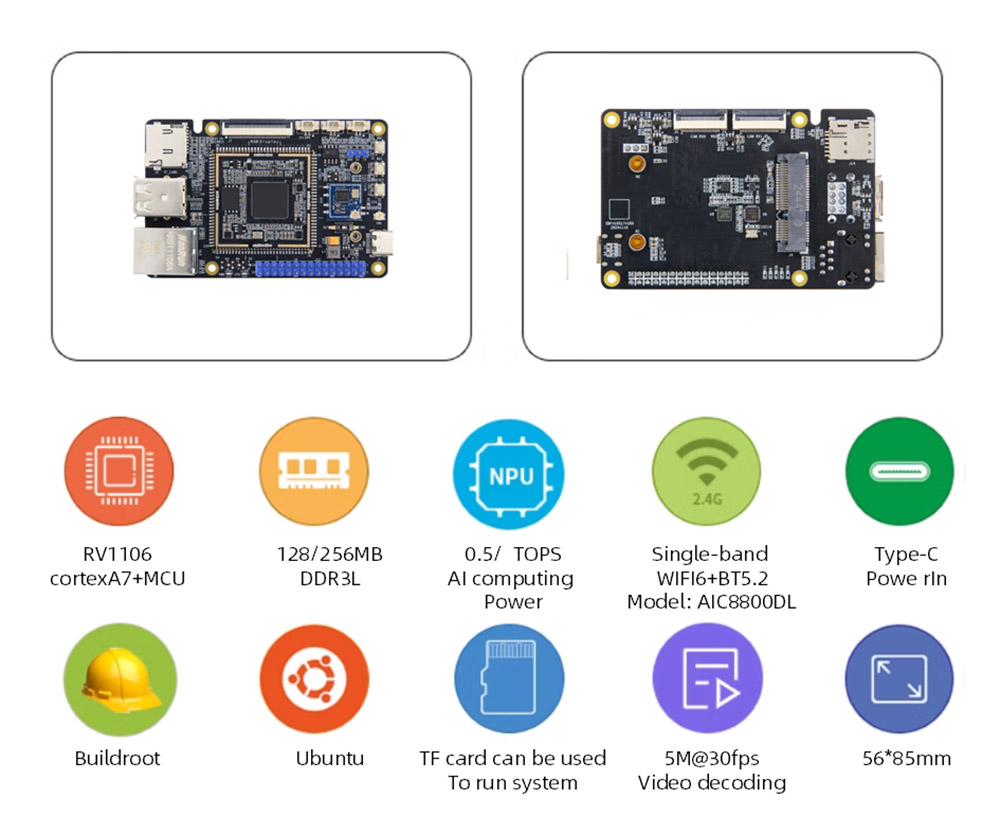

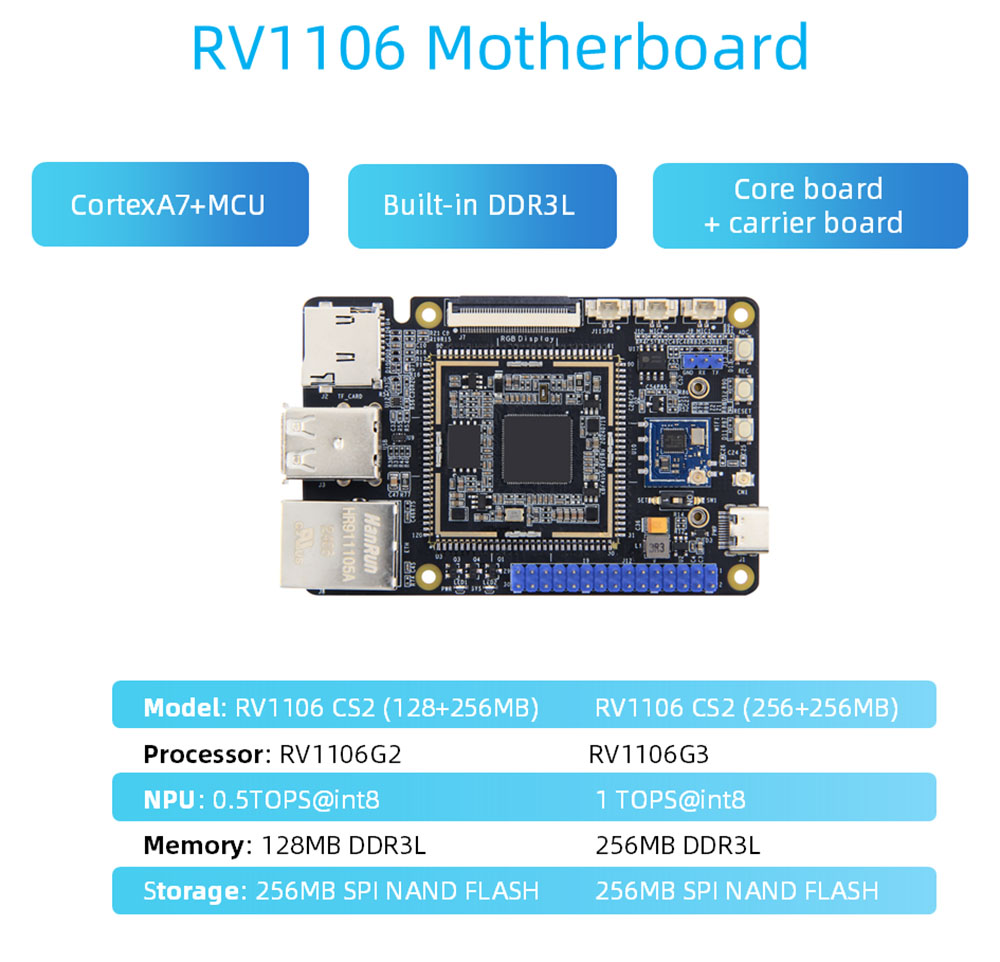

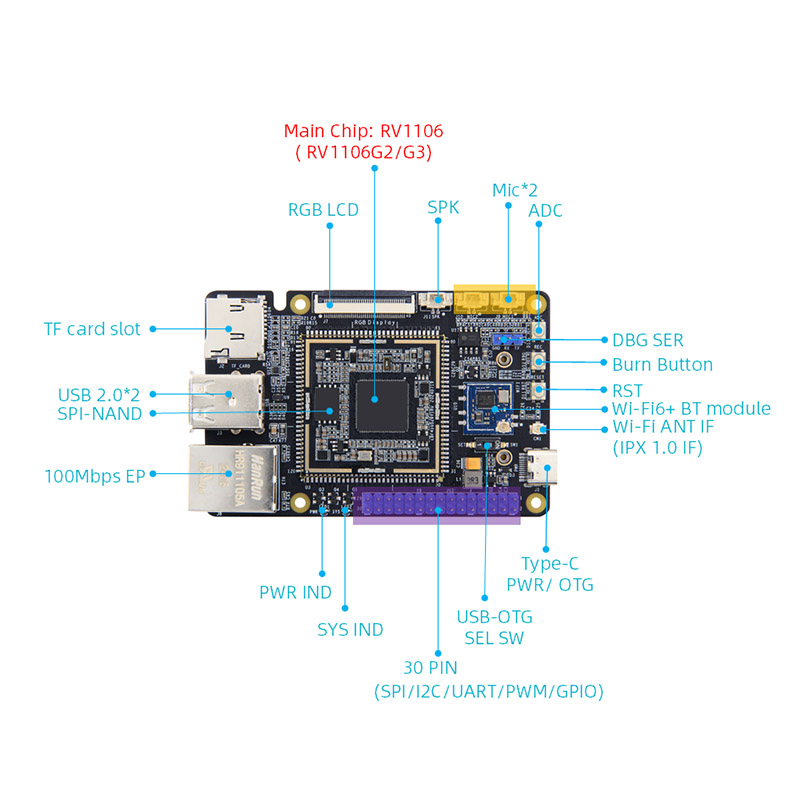

RV1106 مواصفات أجهزة اللوحة الأم

 وحدة المعالجة المركزية: الرقاقة الرئيسية: RV1106 ، Cortexa7+MCU

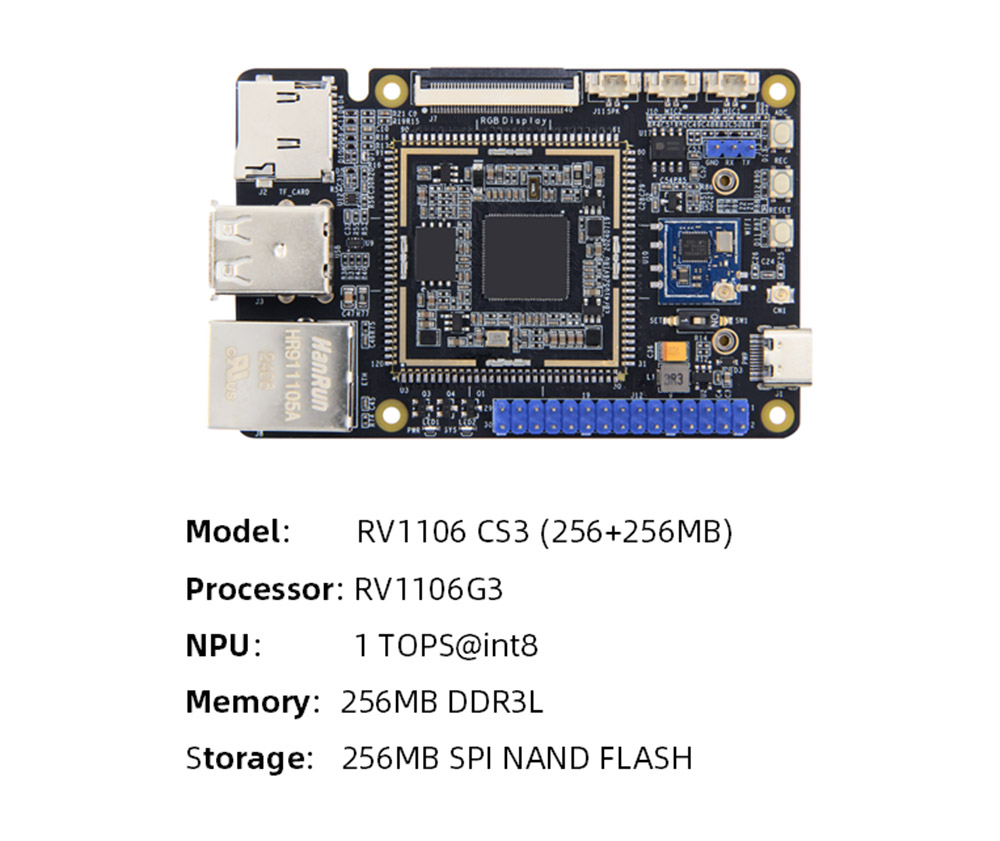

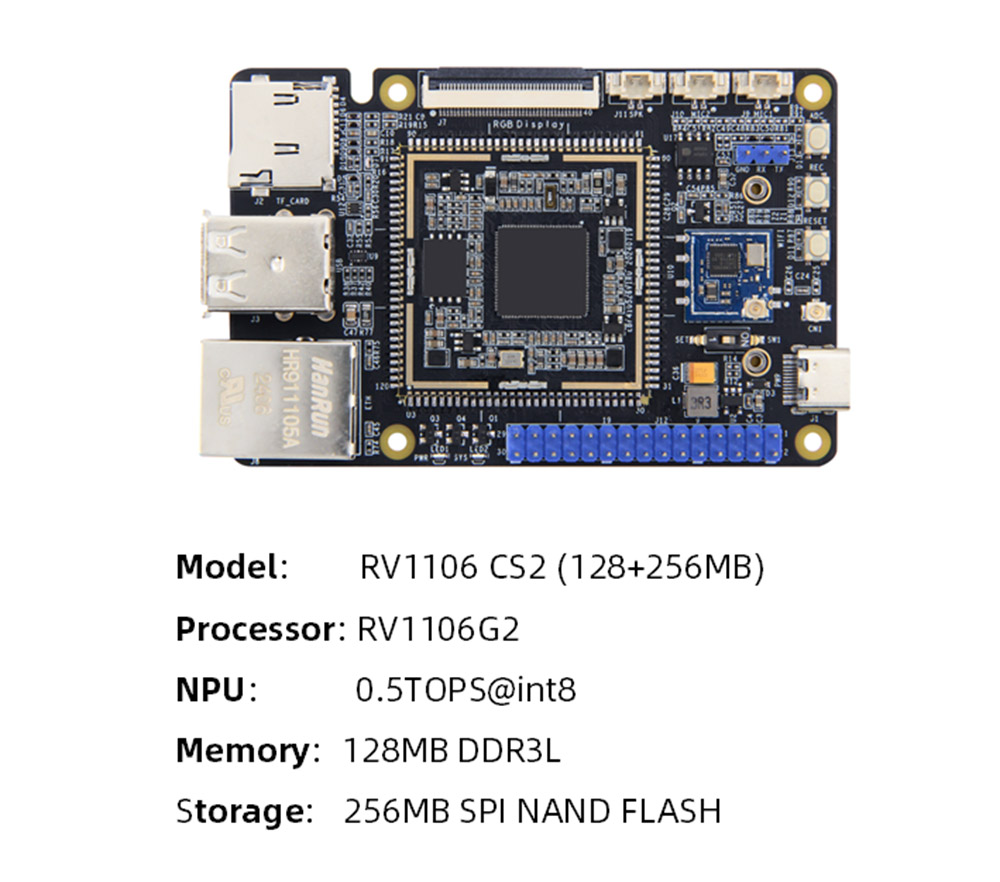

 الذاكرة: DDR3L المدمجة ، RV1106G2: 128MB/RV1106G3: 256MB

 التخزين: فلاش SPI-NAND ، السعة: 256 ميجابايت

 طاقة الحوسبة AI: rv1106g2: 0.5tops@int8.rv1106g3: 1tops@int8

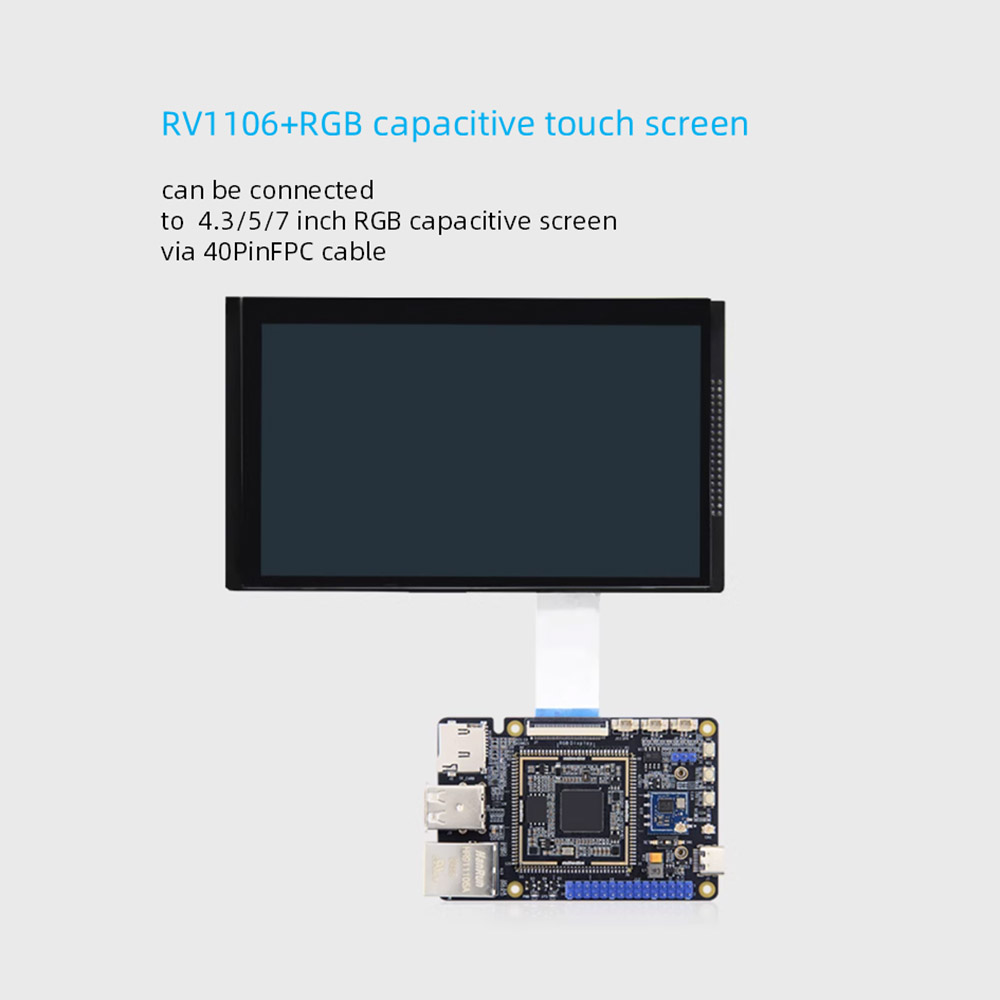

 العرض: 40Pin FPC واجهة تباعد 0.5 مم ، توقيت واجهة RGB 18BET ، يمكن توصيله مباشرة بشاشة CAPACITION واجهة RGB 4.3/5/7 بوصة من خلال كابل FPC

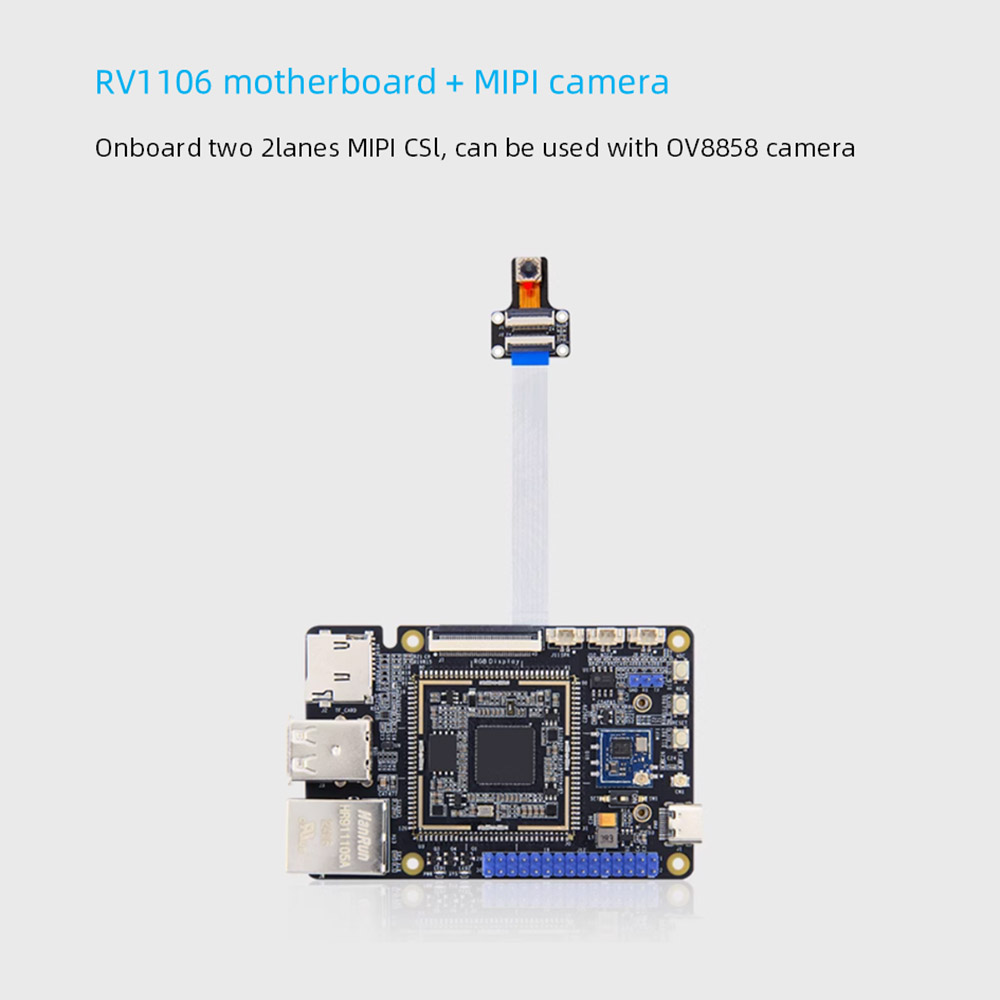

 الكاميرا: اثنين من إدخال 2lanes mipicsi ، تدعم قناة واحدة ما يصل إلى 5M@30 إطارًا في الثانية ، تدعم القناة المزدوجة ما يصل إلى 1080p@30 إطارًا في الثانية الإدخال في وقت واحد

 واجهة الطاقة: 5V@1A إدخال DC ، واجهة Type-C ، يمكن أيضًا استخدامها لحرق الصور

 Ethernet: 100M Ethernet Port*1 ، يدعم معدل نقل البيانات 10/100MBPS

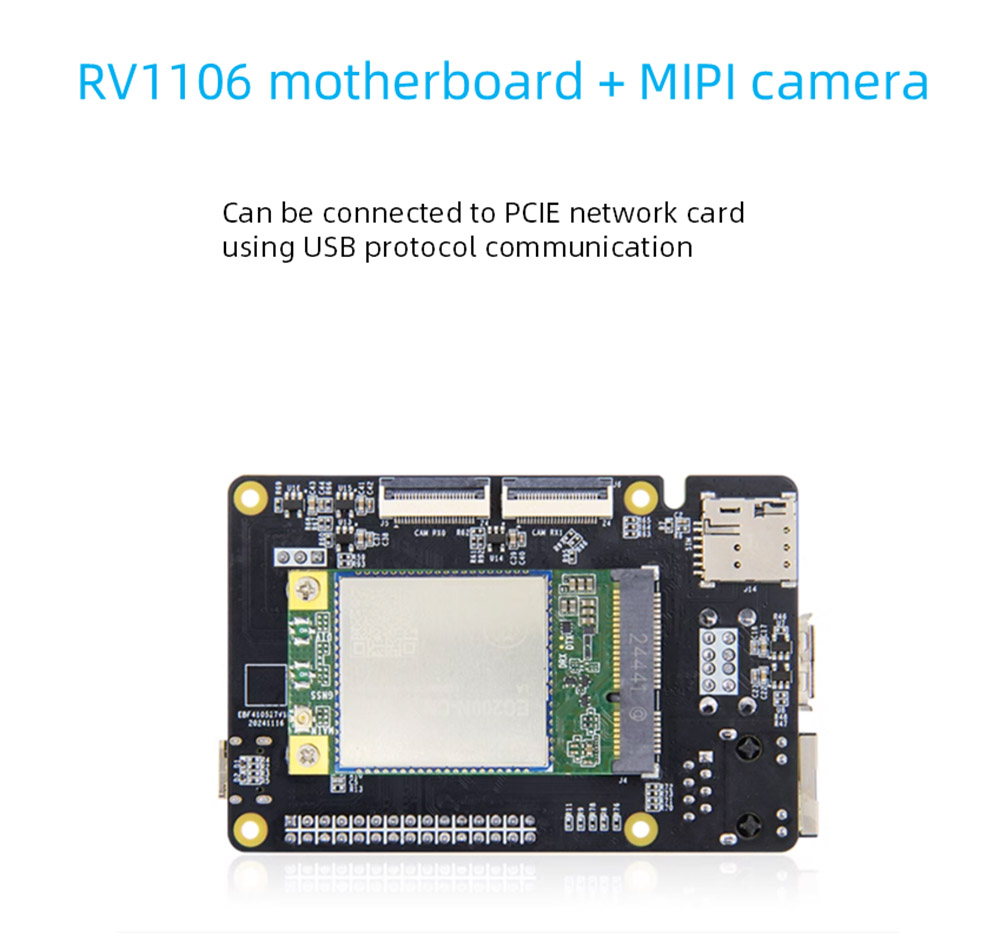

 واجهة pcle: واجهة الطبقة الصغيرة*1 ، يمكن توصيل بطاقة شبكة PCIE باستخدام اتصال بروتوكول USB

 بطاقة SIM: حامل بطاقة SIM*1 ، يجب استخدام وظيفة بطاقة SIM مع وحدة 4G

 حامل بطاقة TF: واجهة SD2.0 ، يدعم ما يصل إلى 512 جيجابايت ، يدعم نظام تمهيد بطاقة TF

 USB2.0: واجهة مضيف USB من النوع-A*2

 USB-OTG: مضيف عند التبديل إلى النوع A ، عند التبديل إلى Type-C

مفتاح الاختيار

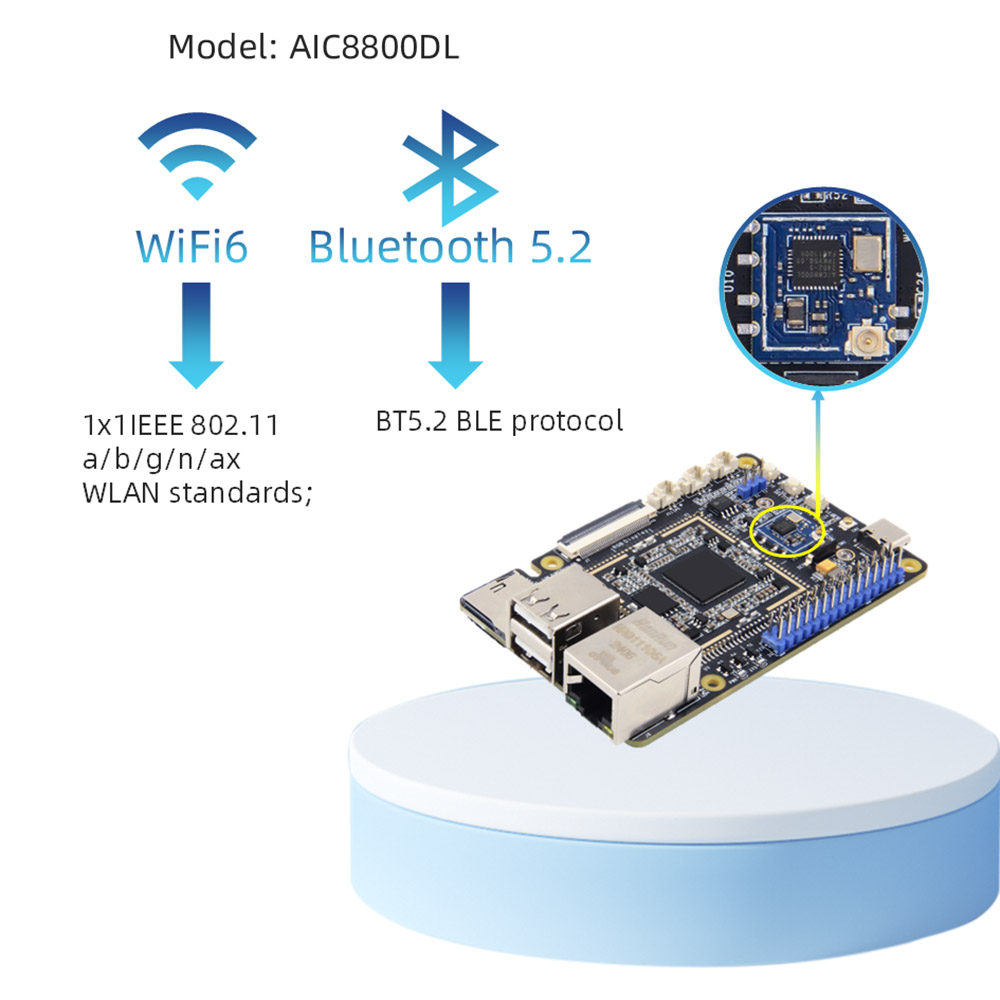

 WiFi+Bluetooth: دعم على متن الطائرة 2.4GWIFI6+BT5.2 BLE ، الطراز: AIC8800DL30

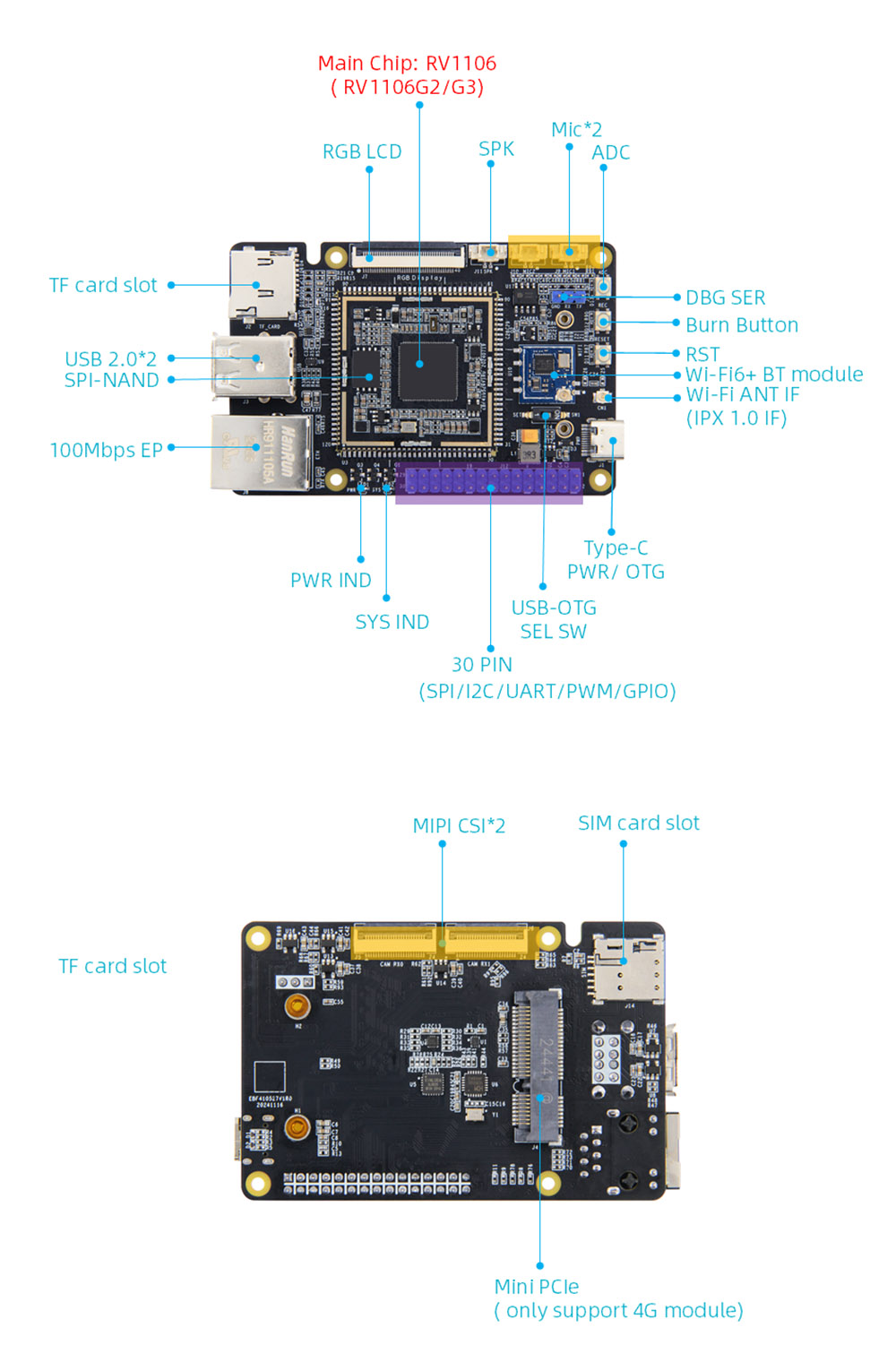

 واجهة IO: واجهة PIN2.54 PIN ، تدعم GPIO ، SPI ، I2C ، UART ، وظيفة PWM

 المنفذ التسلسلي التصحيح: المعلمة الافتراضية 115200-8-N-1

 الصوت: واجهة الميكروفون*2 ، إدخال الميكروفون ثنائي القناة ؛ واجهة مكبر الصوت*1 ، تشغيل SPK قناة واحدة (القناة اليسرى)

 الأزرار: زر إعادة الضبط*1 ؛ زر حرق*1 ؛ زر ADC*1

 LED: مؤشر الطاقة*1 ؛ مؤشر النظام*1

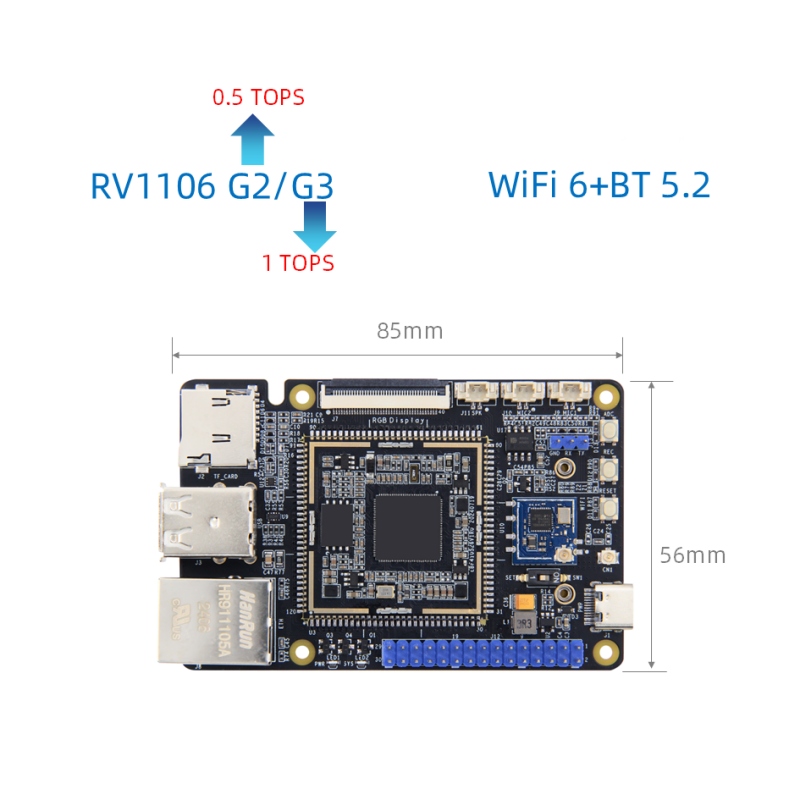

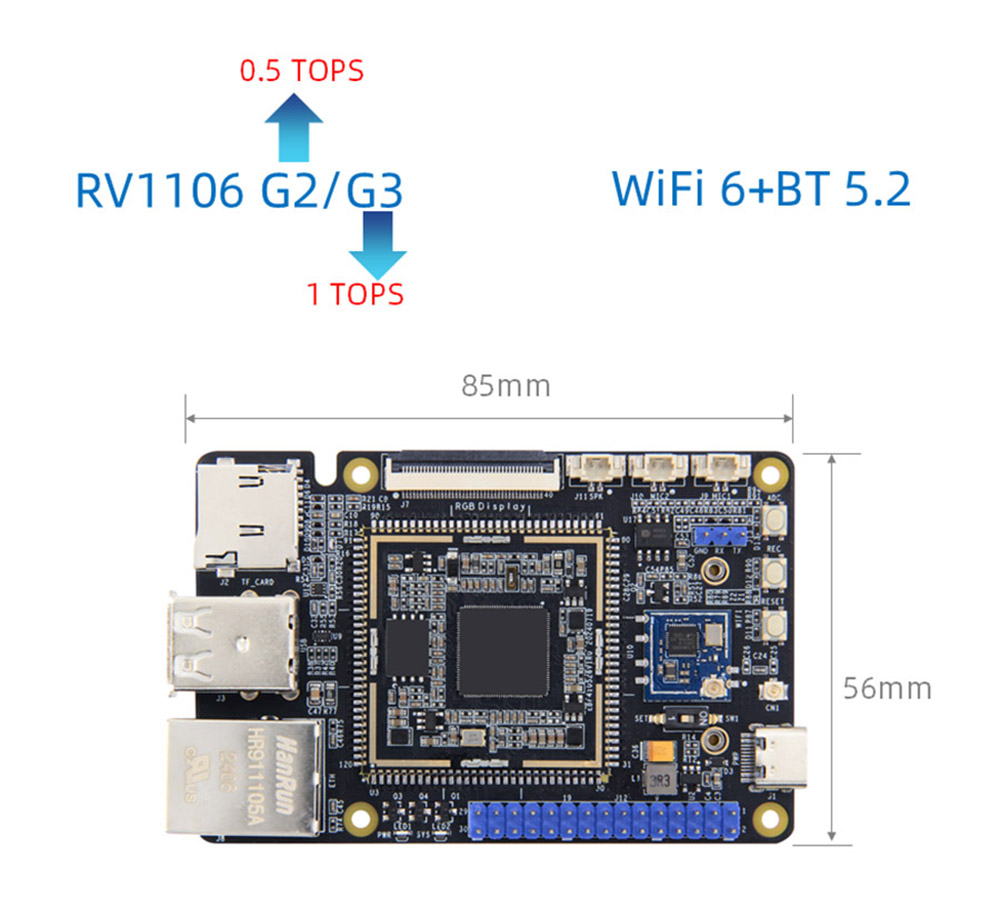

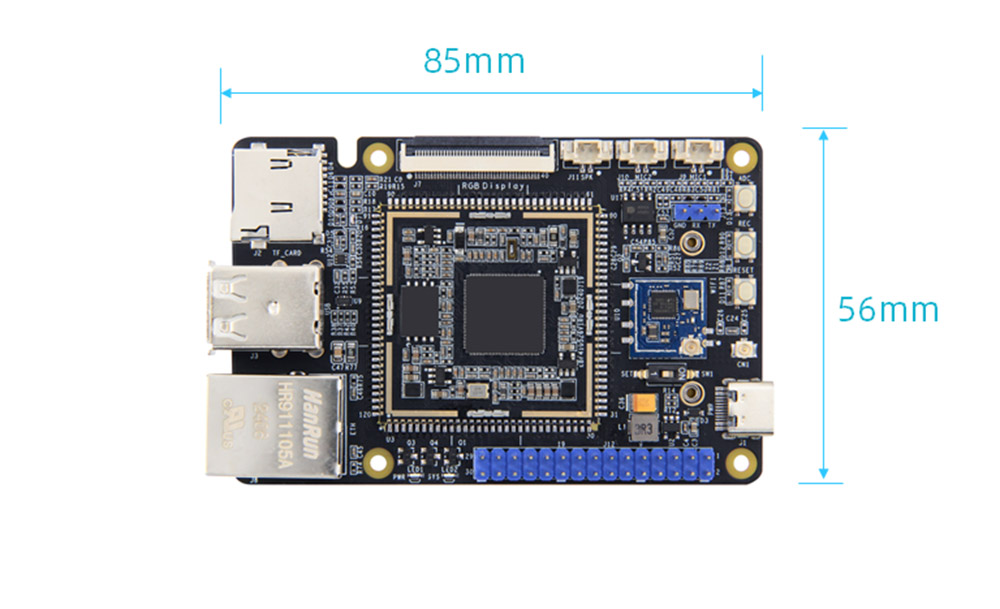

 الحجم: 56*85mm

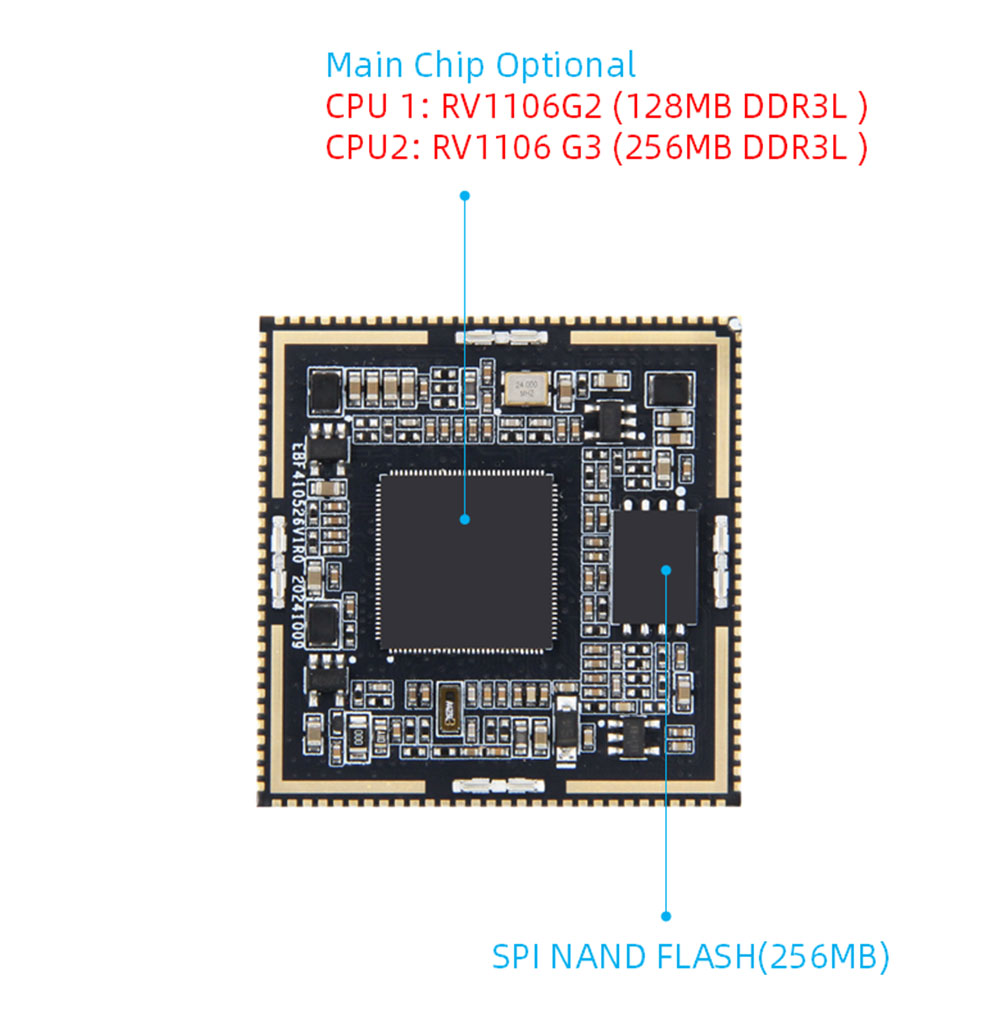

يتوفر مطابقة اللوحة الأساسية

تكوين أجهزة اللوحة الأساسية

 وحدة المعالجة المركزية: الرقاقة الرئيسية: RV1106 ، Cortexa7+MCU

 الذاكرة: DDR3L المدمجة ، RV1106G2: 128MB/RV1106G3: 256MB

 التخزين: 256 ميجابايت تدور وميض فلاش

 طاقة الحوسبة AI: rv1106g2: 0.5tops@int8 ، rv1106g3: 1tops@int8

 الواجهة: باستثناء فلاش Spinand ، 10 يتم قيادة 10 ، بما في ذلك 84 GPIOs بما في ذلك 1 NPOR RESET PIN و 3 دبابيس مخصصة USB

 ثنائي الفينيل متعدد الكلور: 4 طبقات ، تصميم الذهب الغمر

 الحجم: 35*35mm

دبابيس الإشارة

 منفذ الشبكة: 1 100M Ethernet

 المنفذ التسلسلي: 6

 i²c: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 الكاميرا: 2

 JTAG: 1

 LCD: 1

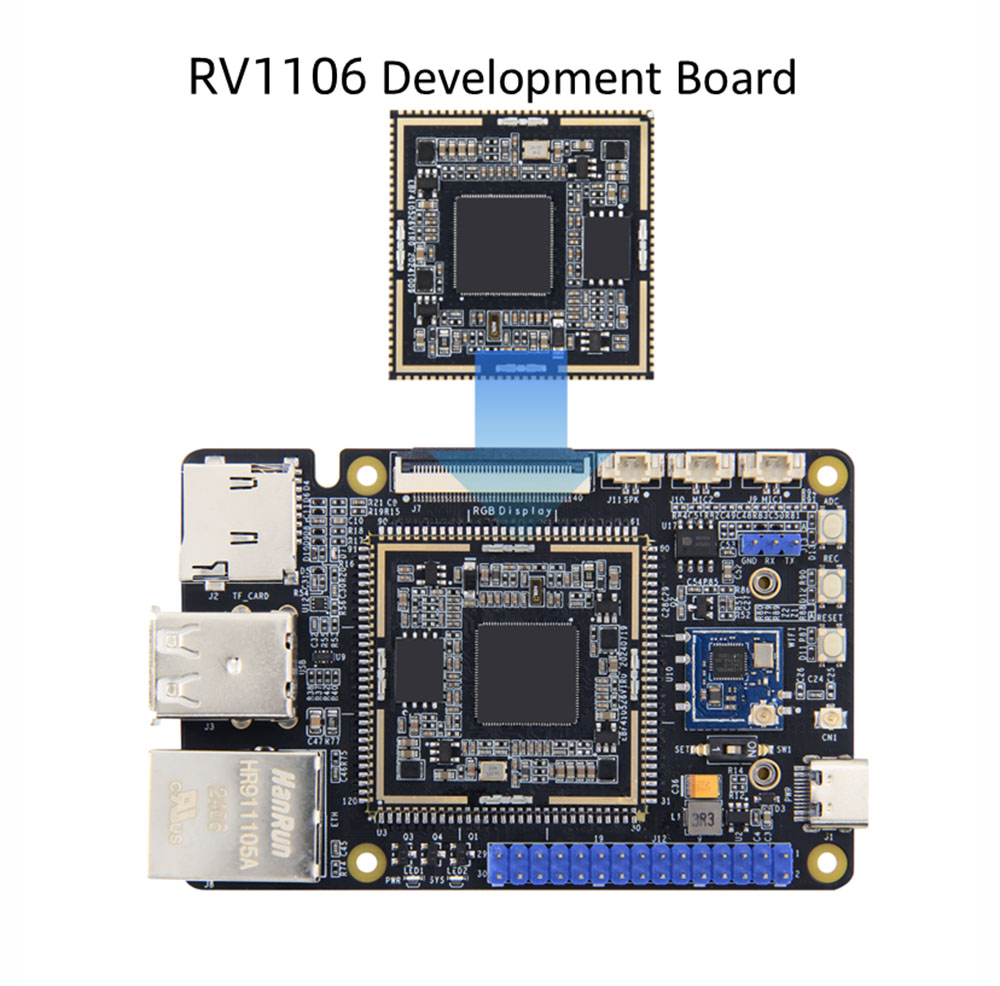

RV1106 تفاصيل اللوحة
