اللوحة الأساسية TC-RK3399 لثقب الطوابع

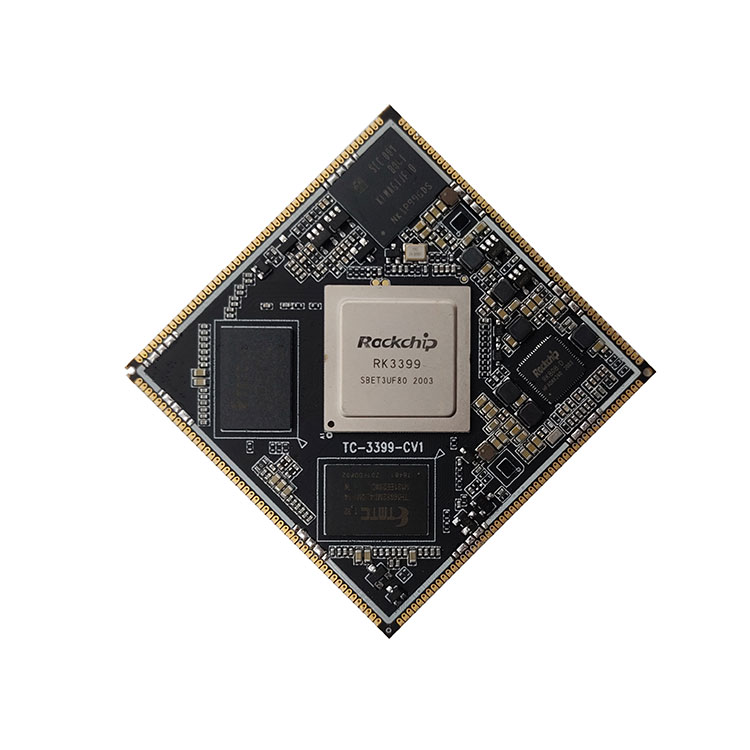

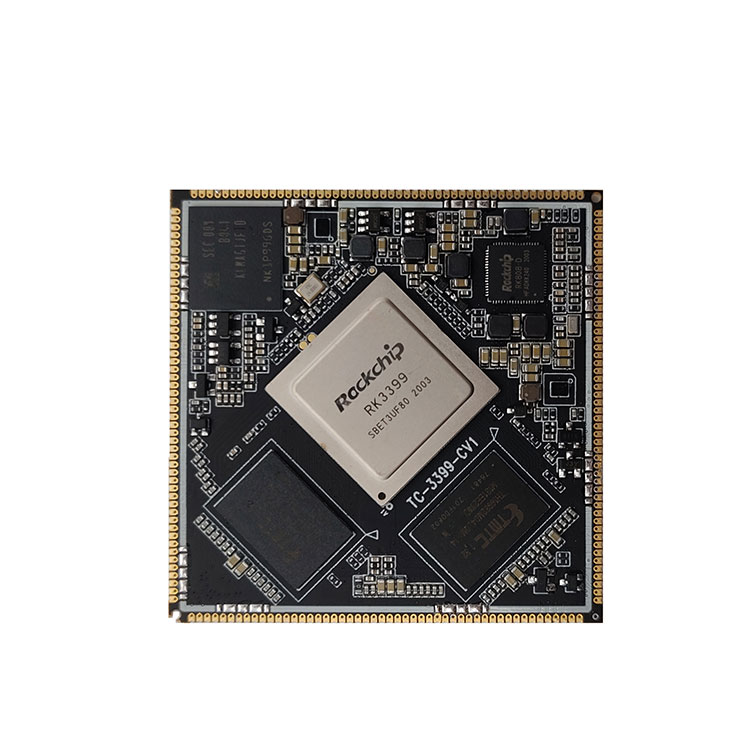

  • اللوحة الأساسية TC-RK3399 لثقب الطوابعاللوحة الأساسية TC-RK3399 لثقب الطوابع
  • اللوحة الأساسية TC-RK3399 لثقب الطوابعاللوحة الأساسية TC-RK3399 لثقب الطوابع
  • اللوحة الأساسية TC-RK3399 لثقب الطوابعاللوحة الأساسية TC-RK3399 لثقب الطوابع

اللوحة الأساسية TC-RK3399 لثقب الطوابع

نظام Rockchip TC-RK3399 على الوحدة (TC-RK3399 Core Board For Stamp Hole) يأخذ شريحة Rockchip RK 3399 ، 64 بت ، والتي تأخذ نظام مزدوج - فئة الخادم - Cortex -A72 ورباعي النواة A53 ، تردده السائد 1.8 جيجا هرتز ، وأفضل من نواة أخرى مثل A15 / A17 / A57.

أرسل سؤال

ثمرة ضرب

نظام Rockchip TC-RK3399 على الوحدة (لوحة أساسية TC-RK3399 لثقب الطوابع)


1.TC-RK3399 الأساسية المجلس لمقدمة ثقب الطوابع
نظام Rockchip TC-RK3399 على الوحدة (لوحة أساسية TC-RK3399 لثقب الطوابع)
وحدة معالجة الرسومات (GPU) TC-3399 SOM المتكاملة ARM Mali-T860 MP4 ، وهي تدعم OpenGL ES1.1 / 2.0 / 3.0 / 3.1,OpenVG1.1,OpenVG1.1,OpenCLDirectx11,AFBC (احتراق الطبقة المميعة في الغلاف الجوي) ، هذا النوع من يمكن استخدام GPU في رؤية الكمبيوتر ، وآلة الدراسة ، وآلة 4K ثلاثية الأبعاد. وهو يدعم ترميز H.265 HEVC و VP9 و H.265 و 4K HDR. قام TC-3399 SOM بتثبيت MIPI-CSI مزدوج ومزود ISP و PCIe و يو اس بي3.0 و يو اس بي2.0 و eDP و HDMI و TypeC و I2C و UART و SPI و I2S و ADC حتى الآن. بالنسبة إلى TC-3399 SOM المصمم بـ 2GB / 4GB LPDDR4 و 8GB / 16GB / 32GB تخزين عالي السرعة eMMC ، نظام إدارة طاقة مستقل ، قدرات توسعة إيثرنت قوية ، واجهات عرض غنية. يدعم TC-3399 SOM نظام التشغيل Android 7.1 و Linux و Debian و Ubuntu OS جيدًا. و TC-3399 SOM يأخذ ثقب الطوابع المصمم ، والذي يتميز بقابلية التوسع القوية ، أكثر من 200PIN ، و 1.8 جيجا هرتز. يأخذ ثنائي الفينيل متعدد الكلور الخاص به 8 طبقات مغمورة باللون الذهبي. تشتمل لوحة التطوير TC-3399 على TC-3399 som و baord الناقل.

اللوحات الأساسية للمنصة مفتوحة المصدر ولوحات التطوير الخاصة بـ Thinkcore. تدعم المجموعة الكاملة من حلول خدمات تخصيص الأجهزة والبرامج القائمة على Rockchip socs عملية تصميم العميل ، بدءًا من مراحل التطوير الأولى وحتى الإنتاج الضخم الناجح.

خدمات تصميم المجلس
بناء لوحة الناقل وفقا لمتطلبات العملاء
تكامل SoM في أجهزة المستخدم النهائي لتقليل التكلفة وتقليل البصمة وتقصير دورة التطوير

خدمات تطوير البرمجيات
البرامج الثابتة ، برامج تشغيل الأجهزة ، BSP ، البرامج الوسيطة
النقل إلى بيئات تطوير مختلفة
التكامل مع المنصة المستهدفة

خدمات التصنيع
شراء المكونات
بناء كمية الإنتاج
وضع العلامات المخصصة
حلول كاملة جاهزة للاستخدام

مضمن R & D
تقنية
نظام التشغيل منخفض المستوى: Android و Linux ، لإحضار أجهزة Geniatech
• نقل برنامج التشغيل: بالنسبة للأجهزة المخصصة ، قم ببناء الأجهزة التي تعمل على مستوى نظام التشغيل
• الأمان والأداة الموثوقة: لضمان عمل الأجهزة بالطريقة الصحيحة

2.TC-RK3399 الأساسية المجلس لمعلمة ثقب ختم (المواصفات)

معلمة الهيكل

مظهر خارجي

ثقب الختم

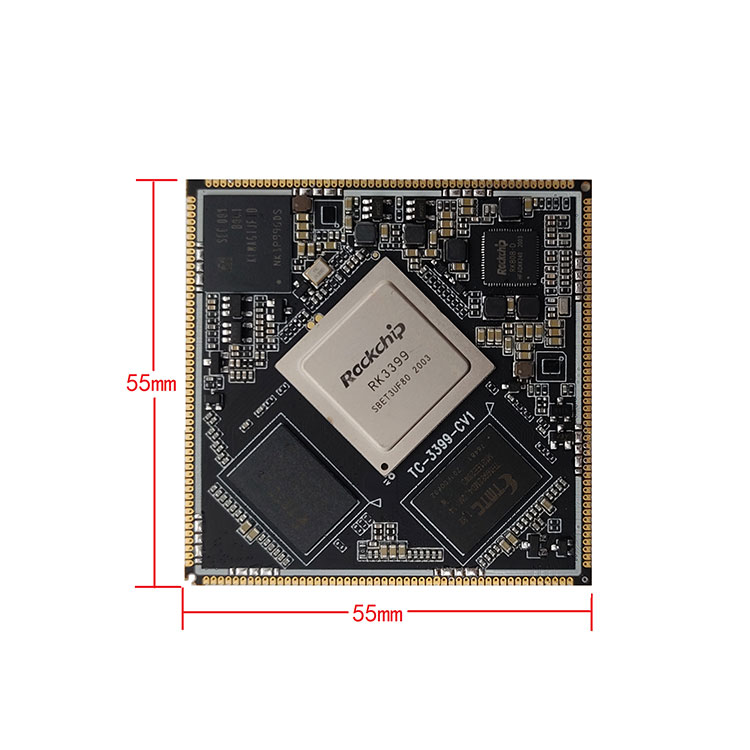

مقاس

55 مم * 55 مم * 1.0 مم

الملعب PIN

1.1 ملم

الرقم السري

200PIN

طبقة

8 طبقات

أعدادات النظام

وحدة المعالجة المركزية

RockchipRK3399CortexA53quadcore1.4 جيجا هرتز + ثنائي النواة

(1.8 جيجا هرتز

الرامات "الذاكرة العشوائية في الهواتف والحواسيب

الإصدار القياسي LPDDR42GB ، 4GB اختياري

EMMC

4 جيجا بايت / 8 جيجا بايت / 16 جيجا بايت / 32 جيجا بايت emmc اختياري افتراضي 16 جيجا بايت

قوة IC

RK808 ، دعم التردد الديناميكي

معالجات الرسومات والفيديو


Maoldulatio0nMP4 ، معالجات رسومات وفيديو GPU رباعية النوى ، i-T86 يدعم OpenGL ES 1.1 / 2.0 / 3.0 / 3.1 Openvg1.1 ، OpenCL,Directx11 يدعم 4K VP9 و 4 K 10 بت H265 / H.264 فك تشفير الفيديو ، حوالي 60 إطارًا في الثانية 1080 بكسل فيديو متعدد الأشكال فك تشفير فيديو 1080 P ، دعم تنسيق H.264,VP8

نظام تشغيل

Android 7.1 / Ubuntu 16.04 / Linux / Debian

معلمات الواجهات

عرض

واجهة إخراج الفيديو

- 1 × HDMI 2.0 حتى 4K @ 60 إطارًا في الثانية ، الدعم

HDCP 1.4 / 2.2

- 1 x DP 1.2 (عرضPort) ، حتى 4K @ 60 إطارًا في الثانية

واجهة الشاشة دعم العرض المزدوج ‰ ï¼

- 1 × ثنائي القناة MIPI-DSI,up to

2560x1600 @ 60 إطارًا في الثانية

- 1 x eDP 1.3 (4 ممرات بسرعة 10.8 جيجابت في الثانية)

لمس. اتصال. صلة

اللمس بالسعة ، يو اس بي أو المنافذ التسلسلية مقاومة اللمس

صوتي

1 × HDMI 2.0 و 1 × DP 1.2 (ديسبالي بورت) ،

مخرج الصوت

1 × واجهة SPDIF لإخراج الصوت

3 x I2S, لإدخال / إخراج الصوت ، (I2S0 / I2S2

يدعم 8 قنوات الإدخال / الإخراج ، I2S2 هو

يتم توفيره لمخرج صوت HDMI / DP)

إيثرنت



دمج وحدة تحكم GMAC إيثرنت

يمتد الدعم إلى Realtek RTL8211E لتحقيقه

10/100 / 1000mbps إيثرنت

لاسلكي



واجهة SDIO مدمجة ، يمكن استخدامها لتوسيع شبكة WiFi

ووحدة التحرير والسرد بلوتوث

الة تصوير



2 × واجهة كاميرا MIPI-CSI (مدمجة

Dual-ISP ، بحد أقصى 13 ميجابيكسل أو 8 ميجابيكسل مزدوج)

1 × واجهة كاميرا DVP ، ( الحد الأقصى

5 ميجا بكسل)

يو اس بي



مضيفان يو اس بي2.0 x2 x يو اس بي3.0

آحرون

SDMMCã € I2Cã € I2Sã € SPIã € UARTã € ADCã € PWMã € GPIO

المواصفات الكهربائية

مساهمة الجهد

Core:3.3V / 6A(Pin51 / Pin52ï¼ ‰

أخرى 2.8V ~ 3.3V / 10mA(Pin37ï¼ ‰

3.3 فولت / 150 مللي أمبير

درجة حرارة التخزين

-30 ~ 80 ™

درجة حرارة العمل

-20 ~ 70 ™


3.tc-rk3399 الأساسية المجلس لميزة ختم هول والتطبيق
نظام Rockchip TC-RK3399 على الوحدة (TC-RK3399 Core Board)
TC-3399 SOM Features:
- الحجم: 55 مم × 55 مم
â— RK808 PMIC
- دعم أنواع العلامة التجارية eMMC ، الافتراضي 8 جيجا بايت eMMC ، 16 جيجا بايت / 32 جيجا بايت / 64 جيجا بايت اختياري
â— LPDDR4 ، افتراضي 2 غيغابايت ، 4 غيغابايت اختياري
- دعم Android 7.1 و Linux و Ubuntu و Debian OS
- واجهات غنية
سيناريو التطبيق
TC-RK3399 مناسب للخوادم العنقودية ، الحوسبة / التخزين عالي الأداء ، رؤية الكمبيوتر ، معدات الألعاب ، معدات العرض التجارية ، المعدات الطبية ، آلات البيع ، أجهزة الكمبيوتر الصناعية ، إلخ.



4.TC-RK3399 Core Board للحصول على تفاصيل ثقب الطوابع
نظام Rockchip TC-RK3399 على الوحدة (TC-RK3399 Core Board) منظر أمامي



نظام Rockchip TC-RK3399 على الوحدة (TC-RK3399 Core Board) منظر خلفي



مخطط هيكل Rockchip TC-RK3399 على الوحدة النمطية (اللوحة الأساسية TC-RK3399)



ظهور مجلس التنمية
مزيد من المعلومات عن لوحة تطوير TC-3399 ، يرجى الرجوع إلى تطوير TC-3399
مقدمة المجلس.



مجلس التنمية TC-RK3399

5.لوحة أساسية TC-RK3399 لتأهيل ثقب الطوابع
يحتوي مصنع الإنتاج على خطوط التنسيب الأوتوماتيكية المستوردة من Yamaha ، ولحام الموجة الانتقائي الألماني Essa ، وفحص معجون اللحام 3D-SPI ، و AOI ، والأشعة السينية ، ومحطة إعادة العمل BGA وغيرها من المعدات ، ولديه تدفق عملية وإدارة صارمة لمراقبة الجودة. ضمان موثوقية واستقرار اللوحة الأساسية.



6. التسليم والشحن والخدمة
تشمل منصات ARM التي أطلقتها شركتنا حاليًا حلول RK (Rockchip) و Allwinner. تشمل حلول RK RK3399 و RK3288 و PX30 و RK3368 و RV1126 و RV1109 و RK3568 ؛ تشمل حلول Allwinner A64 ؛ تشمل أشكال المنتجات اللوحات الأساسية ولوحات التطوير واللوحات الأم للتحكم الصناعي ولوحات التحكم الصناعية المتكاملة والمنتجات الكاملة. يستخدم على نطاق واسع في العرض التجاري ، آلة الإعلان ، مراقبة المباني ، محطة السيارة ، التعريف الذكي ، محطة IoT الذكية ، AI ، Aiot ، الصناعة ، المالية ، المطار ، الجمارك ، الشرطة ، المستشفى ، المنزل الذكي ، التعليم ، إلكترونيات المستهلك ، إلخ.
اللوحات الأساسية لمنصة ThinkCore مفتوحة المصدر ولوحات التطوير.تدعم المجموعة الكاملة من حلول خدمات تخصيص الأجهزة والبرامج القائمة على Rockchip socs عملية تصميم العميل ، من مراحل التطوير الأولى إلى الإنتاج الضخم الناجح.

خدمات تصميم المجلس
بناء لوحة الناقل وفقا لمتطلبات العملاء
تكامل SoM في أجهزة المستخدم النهائي لتقليل التكلفة وتقليل البصمة وتقصير دورة التطوير

خدمات تطوير البرمجيات
البرامج الثابتة ، برامج تشغيل الأجهزة ، BSP ، البرامج الوسيطة
النقل إلى بيئات تطوير مختلفة
التكامل مع المنصة المستهدفة

خدمات التصنيع
شراء المكونات
بناء كمية الإنتاج
وضع العلامات المخصصة
حلول كاملة جاهزة للاستخدام

مضمن R & D
تقنية
نظام التشغيل منخفض المستوى: Android و Linux ، لإحضار أجهزة Geniatech
• نقل برنامج التشغيل: بالنسبة للأجهزة المخصصة ، قم ببناء الأجهزة التي تعمل على مستوى نظام التشغيل
• الأمان والأداة الموثوقة: لضمان عمل الأجهزة بالطريقة الصحيحة

معلومات البرامج والأجهزة
توفر اللوحة الأساسية مخططات تخطيطية ومخططات أرقام بت ، وتوفر اللوحة السفلية للوحة التطوير معلومات الأجهزة مثل ملفات مصدر PCB ، وحزمة SDK مفتوحة المصدر ، وأدلة المستخدم ، ووثائق الدليل ، وتصحيحات التصحيح ، إلخ.


7. التعليمات
1. هل لديك دعم؟ ما هو نوع الدعم الفني الموجود؟
رد Thinkcore: نحن نقدم الكود المصدري والرسم التخطيطي والدليل الفني للوحة تطوير اللوحة الأساسية.
نعم ، دعم فني ، يمكنك طرح الأسئلة عبر البريد الإلكتروني أو المنتديات.

نطاق الدعم الفني
1. فهم ماهية موارد البرامج والأجهزة المتوفرة على لوحة التطوير
2. كيفية تشغيل برامج الاختبار المقدمة والأمثلة لجعل لوحة التطوير تعمل بشكل طبيعي
3. كيفية تنزيل نظام التحديث وبرمجته
4. تحديد ما إذا كان هناك خطأ. القضايا التالية ليست ضمن نطاق الدعم الفني ، يتم توفير المناقشات التقنية فقط
â. كيفية فهم وتعديل كود المصدر والتفكيك الذاتي وتقليد لوحات الدوائر
â. كيفية تجميع وزرع نظام التشغيل
â ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟ المشاكل التي يواجهها المستخدمون في التطوير الذاتي ، أي مشاكل تخصيص المستخدم
ملاحظة: نحدد "التخصيص" على النحو التالي: من أجل تحقيق احتياجاتهم الخاصة ، يقوم المستخدمون بتصميم أو صنع أو تعديل أي رموز برامج ومعدات بأنفسهم.

2. يمكنك قبول الطلبات؟
أجاب Thinkcore:
الخدمات التي نقدمها: 1. تخصيص النظام. 2. نظام الخياطة. 3. دفع التنمية. 4. ترقية البرامج الثابتة. 5. تصميم تخطيطي للأجهزة. 6. تخطيط ثنائي الفينيل متعدد الكلور. 7. ترقية النظام ؛ 8. تطوير بيئة البناء. 9. طريقة تصحيح التطبيق. 10. طريقة الاختبار. 11. المزيد من الخدمات المخصصة ”

3. ما التفاصيل التي يجب الانتباه إليها عند استخدام لوحة android الأساسية؟
أي منتج ، بعد فترة من الاستخدام ، سيواجه بعض المشاكل الصغيرة من هذا النوع أو ذاك. بالطبع ، لوحة android الأساسية ليست استثناءً ، ولكن إذا حافظت عليها واستخدمتها بشكل صحيح ، انتبه إلى التفاصيل ، ويمكن حل العديد من المشكلات. عادة ما تنتبه إلى القليل من التفاصيل ، يمكنك أن تجلب لنفسك الكثير من الراحة! أعتقد أنك ستكون بالتأكيد على استعداد للمحاولة. .

بادئ ذي بدء ، عند استخدام لوحة android الأساسية ، عليك الانتباه إلى نطاق الجهد الذي يمكن أن تقبله كل واجهة. في نفس الوقت ، تأكد من مطابقة الموصل مع الاتجاهات الإيجابية والسلبية.

ثانيًا ، يعد وضع ونقل لوحة android الأساسية أمرًا مهمًا جدًا أيضًا. يجب وضعها في بيئة جافة منخفضة الرطوبة. في الوقت نفسه ، من الضروري الانتباه إلى تدابير مكافحة ساكنة. بهذه الطريقة ، لن تتضرر لوحة android الأساسية. هذا يمكن أن يتجنب تآكل لوحة android الأساسية بسبب الرطوبة العالية.

ثالثًا ، الأجزاء الداخلية للوحة الأساسية من android هشة نسبيًا ، ويمكن أن يتسبب الضرب الشديد أو الضغط في إتلاف المكونات الداخلية للوحة الأساسية android أو ثني ثنائي الفينيل متعدد الكلور. و حينئذ. حاول ألا تدع لوحة android الأساسية تصطدم بأشياء صلبة أثناء الاستخدام

4. كم عدد أنواع الحزم المتوفرة عمومًا للوحات الأساسية المضمنة في ARM؟
اللوحة الأساسية المضمنة في ARM هي لوحة أم إلكترونية تحزم وتغلف الوظائف الأساسية للكمبيوتر الشخصي أو الجهاز اللوحي. تدمج معظم اللوحات الأساسية المضمنة في ARM وحدة المعالجة المركزية وأجهزة التخزين والمسامير ، والتي يتم توصيلها باللوحة الخلفية الداعمة من خلال المسامير لتحقيق شريحة نظام في مجال معين. غالبًا ما يطلق الناس على مثل هذا النظام كمبيوترًا دقيقًا أحادي الشريحة ، ولكن يجب الإشارة إليه بشكل أكثر دقة على أنه منصة تطوير مضمنة.

نظرًا لأن اللوحة الأساسية تدمج الوظائف المشتركة للجوهر ، فإنها تتميز بتعدد الاستخدامات التي يمكن للوحة الأساسية تخصيص مجموعة متنوعة من اللوحات الخلفية المختلفة ، مما يحسن بشكل كبير من كفاءة تطوير اللوحة الأم. نظرًا لأن اللوحة الأساسية المضمنة في ARM منفصلة كوحدة نمطية مستقلة ، فإنها تقلل أيضًا من صعوبة التطوير ، وتزيد من موثوقية النظام واستقراره وإمكانية صيانته ، وتسريع وقت التسويق ، والخدمات الفنية الاحترافية ، وتحسين تكاليف المنتج. فقدان المرونة.

الخصائص الرئيسية الثلاث للوحة الأساسية ARM هي: انخفاض استهلاك الطاقة والوظائف القوية ، ومجموعة التعليمات المزدوجة 16 بت / 32 بت / 64 بت والعديد من الشركاء. حجم صغير ، استهلاك منخفض للطاقة ، تكلفة منخفضة ، أداء عالي ؛ دعم الإبهام (16 بت) / ARM (32 بت) مجموعة التعليمات المزدوجة ، متوافقة مع الأجهزة 8 بت / 16 بت ؛ يتم استخدام عدد كبير من السجلات ، وتكون سرعة تنفيذ التعليمات أسرع ؛ يتم إكمال معظم عمليات البيانات في السجلات ؛ وضع العنونة مرن وبسيط ، وكفاءة التنفيذ عالية ؛ طول التعليمات ثابت.

تستفيد منتجات الألواح الأساسية المدمجة من سلسلة AMR من Si Nuclearتقنية بشكل جيد من هذه المزايا لمنصة ARM. تعد وحدة المعالجة المركزية للمكونات أهم جزء في اللوحة الأساسية ، والتي تتكون من وحدة حسابية ووحدة تحكم. إذا كانت اللوحة الأساسية RK3399 تقارن جهاز كمبيوتر بشخص ما ، فإن وحدة المعالجة المركزية هي قلبه ، ويمكن رؤية دورها المهم من هذا. بغض النظر عن نوع وحدة المعالجة المركزية ، يمكن تلخيص هيكلها الداخلي إلى ثلاثة أجزاء: وحدة التحكم ، وحدة المنطق ووحدة التخزين.

تنسق هذه الأجزاء الثلاثة مع بعضها البعض لتحليل العمل المنسق لأجزاء مختلفة من الكمبيوتر والحكم عليه وحسابه والتحكم فيه.

ذاكرة الذاكرة هي مكون يستخدم لتخزين البرامج والبيانات. بالنسبة لجهاز الكمبيوتر ، يمكن أن يحتوي على وظيفة ذاكرة فقط مع الذاكرة لضمان التشغيل العادي. هناك العديد من أنواع التخزين ، والتي يمكن تقسيمها إلى تخزين رئيسي وتخزين إضافي وفقًا لاستخدامها. يُطلق على التخزين الرئيسي أيضًا اسم التخزين الداخلي (يشار إليه بالذاكرة) ، ويطلق على التخزين الإضافي أيضًا اسم التخزين الخارجي (يشار إليه باسم التخزين الخارجي). عادةً ما يكون التخزين الخارجي عبارة عن وسائط ممغنطة أو أقراص ضوئية ، مثل الأقراص الصلبة والأقراص المرنة والأشرطة والأقراص المدمجة وما إلى ذلك ، والتي يمكنها تخزين المعلومات لفترة طويلة ولا تعتمد على الكهرباء لتخزين المعلومات ، ولكنها مدفوعة بمكونات ميكانيكية ، السرعة أبطأ بكثير من سرعة وحدة المعالجة المركزية.

تشير الذاكرة إلى مكون التخزين على اللوحة الأم. إنه المكون الذي تتصل به وحدة المعالجة المركزية مباشرةً وتستخدمه لتخزين البيانات. يخزن البيانات والبرامج المستخدمة حاليًا (أي قيد التنفيذ). جوهرها المادي هو مجموعة واحدة أو أكثر. دائرة متكاملة مع وظائف إدخال وإخراج البيانات وتخزين البيانات. تُستخدم الذاكرة فقط لتخزين البرامج والبيانات مؤقتًا. بمجرد إيقاف تشغيل الطاقة أو حدوث انقطاع في التيار الكهربائي ، ستفقد البرامج والبيانات الموجودة بها.

هناك ثلاثة خيارات للاتصال بين اللوحة الأساسية واللوحة السفلية: موصل لوحة إلى لوحة ، وإصبع ذهبي ، وفتحة ختم. إذا تم اعتماد حل الموصل من لوحة إلى لوحة ، فإن الميزة هي: سهولة التوصيل والفصل. لكن هناك أوجه القصور التالية: 1. ضعف الأداء الزلزالي. يتم فك الموصل من اللوحة إلى اللوحة بسهولة عن طريق الاهتزاز ، مما سيحد من تطبيق اللوحة الأساسية في منتجات السيارات. من أجل إصلاح اللوحة الأساسية ، يمكن استخدام طرق مثل توزيع الغراء ، والبراغي ، ولحام الأسلاك النحاسية ، وتركيب المشابك البلاستيكية ، وربط غطاء التدريع. ومع ذلك ، فإن كل واحد منهم سيكشف عن العديد من أوجه القصور أثناء الإنتاج الضخم ، مما يؤدي إلى زيادة معدل الخلل.

2. لا يمكن استخدامها للمنتجات الرقيقة والخفيفة. كما زادت المسافة بين اللوحة الأساسية واللوحة السفلية إلى 5 مم على الأقل ، ولا يمكن استخدام هذه اللوحة الأساسية لتطوير منتجات رقيقة وخفيفة.

3. من المحتمل أن تتسبب عملية المكون الإضافي في حدوث تلف داخلي لـ PCBA. مساحة اللوحة الأساسية كبيرة جدًا. عندما نسحب اللوح الأساسي ، يجب أولاً رفع جانب واحد بقوة ، ثم سحب الجانب الآخر للخارج. في هذه العملية ، يكون تشوه اللوحة الأساسية ثنائي الفينيل متعدد الكلور أمرًا لا مفر منه ، مما قد يؤدي إلى اللحام. الإصابات الداخلية مثل تشقق النقاط. لن تتسبب مفاصل اللحام المتشققة في حدوث مشكلات على المدى القصير ، ولكن في الاستخدام طويل المدى ، قد تصبح موصلة بشكل سيئ تدريجيًا بسبب الاهتزاز والأكسدة وأسباب أخرى ، مما يؤدي إلى تكوين دائرة مفتوحة والتسبب في فشل النظام.

4. معدل الإنتاج الضخم للرقع المعيب مرتفع. الموصلات من اللوحة إلى اللوحة التي تحتوي على مئات المسامير طويلة جدًا ، وسوف تتراكم الأخطاء الصغيرة بين الموصل وثنائي الفينيل متعدد الكلور. في مرحلة اللحام بإعادة التدفق أثناء الإنتاج الضخم ، يتم إنشاء ضغط داخلي بين ثنائي الفينيل متعدد الكلور والموصل ، وهذا الضغط الداخلي يسحب أحيانًا ويشوه ثنائي الفينيل متعدد الكلور.

5. صعوبة في الاختبار أثناء الإنتاج الضخم. حتى إذا تم استخدام موصل من لوحة إلى لوحة بمسافة 0.8 مم ، فلا يزال من المستحيل الاتصال مباشرة بالموصل بكشتبان ، مما يؤدي إلى صعوبات في تصميم وتصنيع تركيبات الاختبار. على الرغم من عدم وجود صعوبات لا يمكن التغلب عليها ، فإن جميع الصعوبات ستظهر في النهاية كزيادة في التكلفة ، ويجب أن يأتي الصوف من الأغنام.

إذا تم اعتماد حل الإصبع الذهبي ، فإن المزايا هي: 1. إنه مريح للغاية للتوصيل والفصل. 2. تكلفة تكنولوجيا الأصابع الذهبية منخفضة للغاية في الإنتاج الضخم.

العيوب هي: 1. نظرًا لأن جزء الإصبع الذهبي يحتاج إلى طلاء الذهب بالكهرباء ، فإن سعر عملية الإصبع الذهبي يكون مكلفًا للغاية عندما يكون الإنتاج منخفضًا. إن عملية إنتاج مصنع ثنائي الفينيل متعدد الكلور الرخيص ليست جيدة بما فيه الكفاية. هناك العديد من المشاكل مع اللوحات ولا يمكن ضمان جودة المنتج. 2. لا يمكن استخدامه للمنتجات الرقيقة والخفيفة مثل الموصلات من لوحة إلى لوحة. 3. تحتاج اللوحة السفلية إلى فتحة بطاقة رسومات عالية الجودة للكمبيوتر الدفتري ، مما يزيد من تكلفة المنتج.

إذا تم اعتماد مخطط ثقب الختم ، فإن العيوب هي: 1. من الصعب التفكيك. 2. مساحة اللوحة الأساسية كبيرة جدًا ، وهناك خطر حدوث تشوه بعد اللحام بإعادة التدفق ، وقد يتطلب الأمر اللحام اليدوي للوحة السفلية. لم تعد جميع أوجه القصور في المخططين الأولين موجودة.

5. هل ستخبرني بوقت تسليم اللوحة الأساسية؟
أجاب Thinkcore: أوامر عينة صغيرة ، إذا كان هناك مخزون ، فسيتم شحن الدفعة في غضون ثلاثة أيام. يمكن شحن كميات كبيرة من الطلبات أو الطلبات المخصصة في غضون 35 يومًا في ظل الظروف العادية
