RK3568 لوحة إلى لوحة الأم

يمكن استخدام لوحة ThisRk3568 إلى اللوحة الأم (واجهة BTB) ككمبيوتر لوح واحد عالي الأداء ولوحة الأم المضمنة للعرض ، والتحكم ، ونقل الشبكة ، وتخزين الملفات ، والحوسبة الحافة وغيرها من السيناريوهات.

باستخدام RockchipRK3568 (الصف التجاري)/RK3568J (الصف الصناعي) كرقاقة رئيسية ، فإنه يعتمد تقنية 22nm للعملية ، مع وجود تردد أقصى قدره 2.0 جيجا هرتز ، ودعم CORTEX 64 بتات متكامل ، ودعم ، ودعم ، ودعم ، ودعم ، ودعم ، ودعم ، ودعم ، ودعم ، تستخدم لتطبيقات الذكاء الاصطناعي خفيفة الوزن.

قدم مجموعة متنوعة من مجموعات الذاكرة والتخزين للاختيار من بينها ، وتكوين الأجهزة المتوازنة على متن الطائرة ، ومجموعة واسعة من التطبيقات

يمكن أن تصل قوة الحوسبة المستقلة في NPU المستقلة إلى 1TOPS (3568J هي 512MACNPU) ، يمكن استخدامها لتطبيقات الذكاء الاصطناعي خفيفة الوزن.

إنه يحتوي على واجهات عالية التكامل والتوسيع الغني ، ومجهز بمنافذ Gigabit Ethernet المزدوجة ، HDMI ، EDP ، 5Minipcle ، SATA ، M.2 ، USB3.0 ، USB2.0 ، MIPI Screen Interface و MIPI Camera Interface و Interface Audio و Oone Plailals ، والتي يمكنها اللعب الكامل لأداء المركب وتوسيع نطاق الاستخدام.

يدعم رسميًا أن Andriod 11 ، و Debain ، وصور نظام التشغيل Ubuntu ، ويمكن تطبيقها على مجموعة متنوعة من بيئات التطبيقات المختلفة.

مفتوح المصدر بالكامل ، وتوفير البرامج التعليمية الرسمية ، وحزم تطوير سائق SDK الكاملة ، ومخططات التصميم والموارد الأخرى ، يمكنك البدء بسهولة دون نهايات مسدودة.

سمات

1. على استعداد للاستخدام ، يدعم أنظمة التشغيل المتعددة ، سواء كانت التطوير أو الترفيه ، يمكن أن تكون راضية بسهولة!

2. واجهات Gigabit Ethernet المزدوجة ، ودعم تنظيم الجهد الديناميكي

3. NPU المستقل المدمج ، يمكن أن تصل قوة الحوسبة إلى 512MAC/1TOPS

يدعم التبديل بنقرة واحدة لنماذج الهندسة المعمارية السائدة ، يمكن استخدامها لتطبيقات الذكاء الاصطناعي خفيفة الوزن

4. إمكانيات تحليل الصور القوية ، تدعم سهلة فك التشفير 4K 4K@60 إطارات H.264 \ H.265 \ VP9 فك تشفير وإطار 1080P60 H.264 \ H.265 تشفير التنسيق

5. شاشة مزدوجة الشاشة ، عالية الدقة والمحمولة

دعم الشاشة المزدوجة الشاشة ، ودعم ما يصل إلى 4K60 إطارات + 1080p60 إطارات إخراج الصورة في نفس الوقت

مع واجهات التوسع الغنية لتلبية الاحتياجات الخارجية المختلفة

حدود

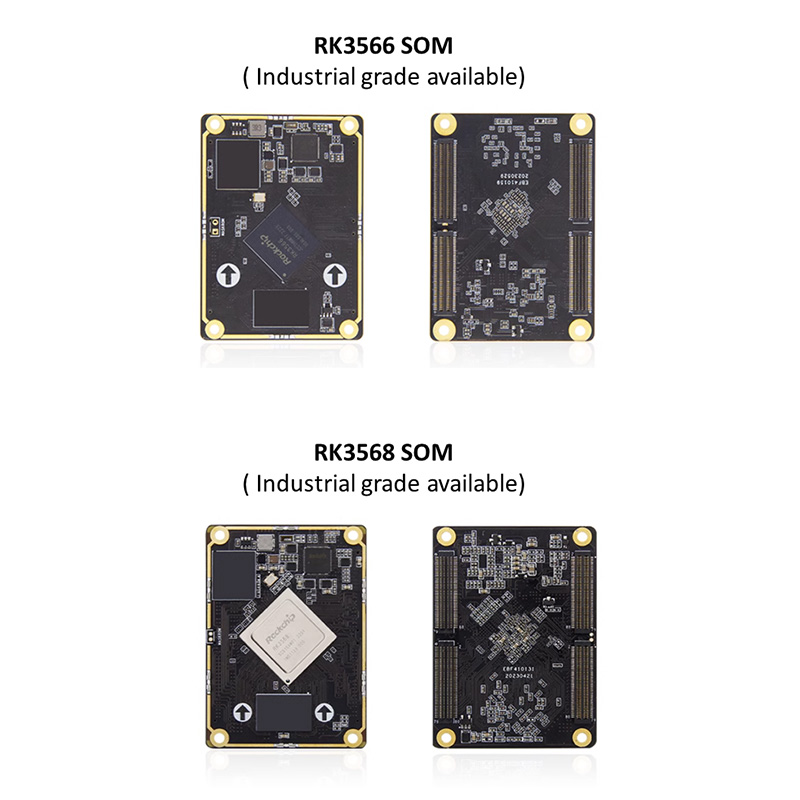

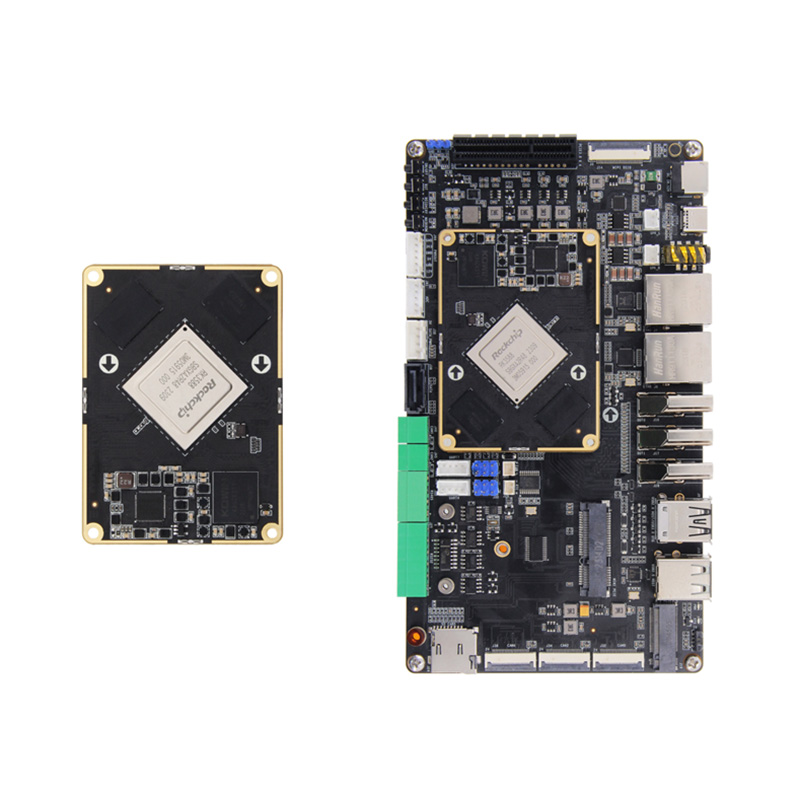

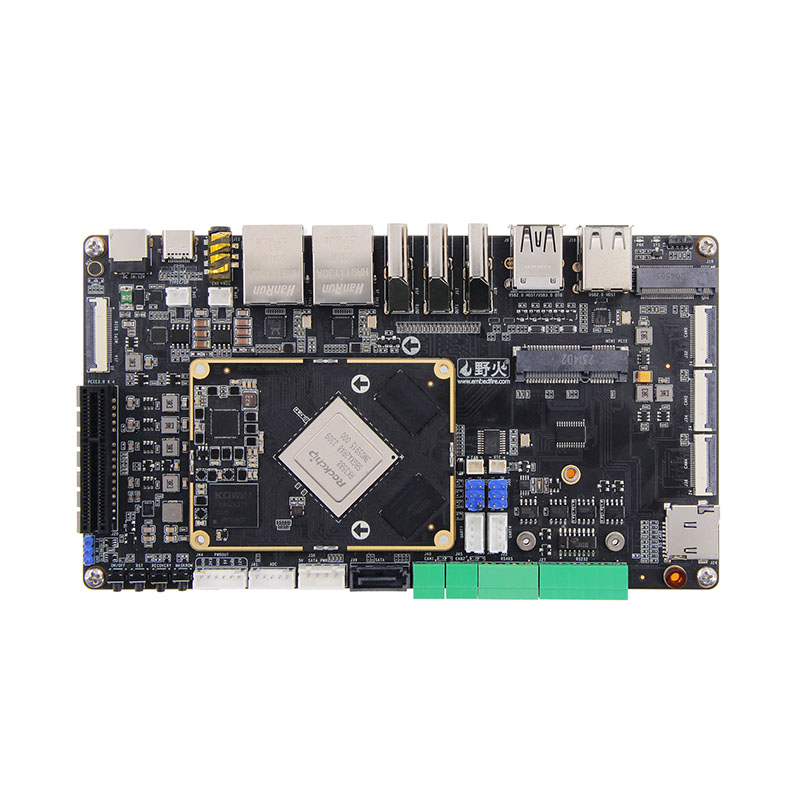

تتكون هذه اللوحة الأم من RK3568/ RK3568J Core Board+ Baseboard مع شكل لوح إلى لوح. لذا فإن اللوحة الأساسية متوافقة مع لوحة Core RK3568/ RK3568J ولوحة RK3566/ RK3566J الأساسية.

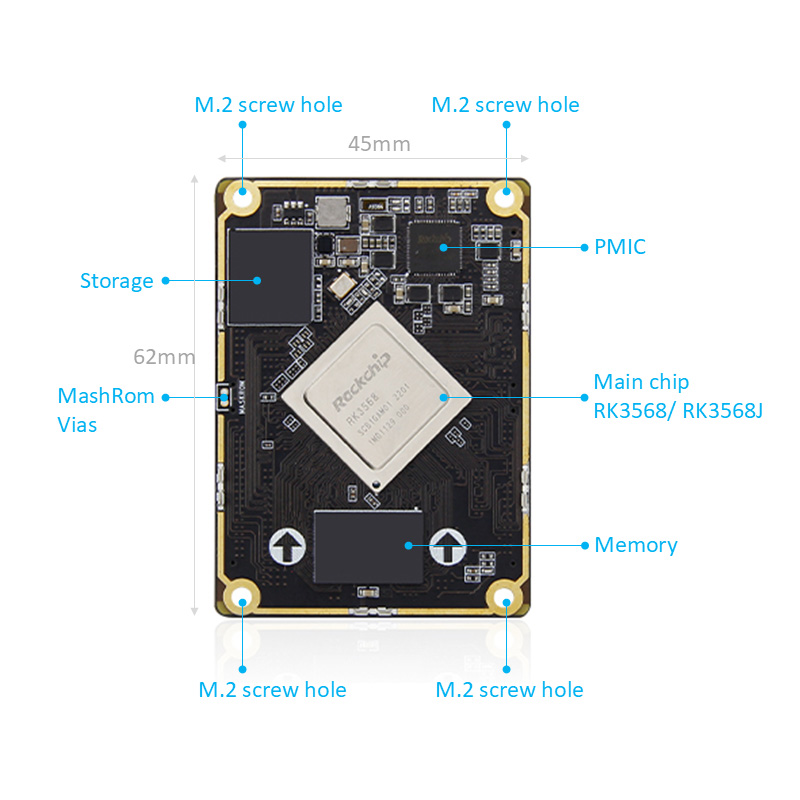

RK3568 BTB Core Board Configuration

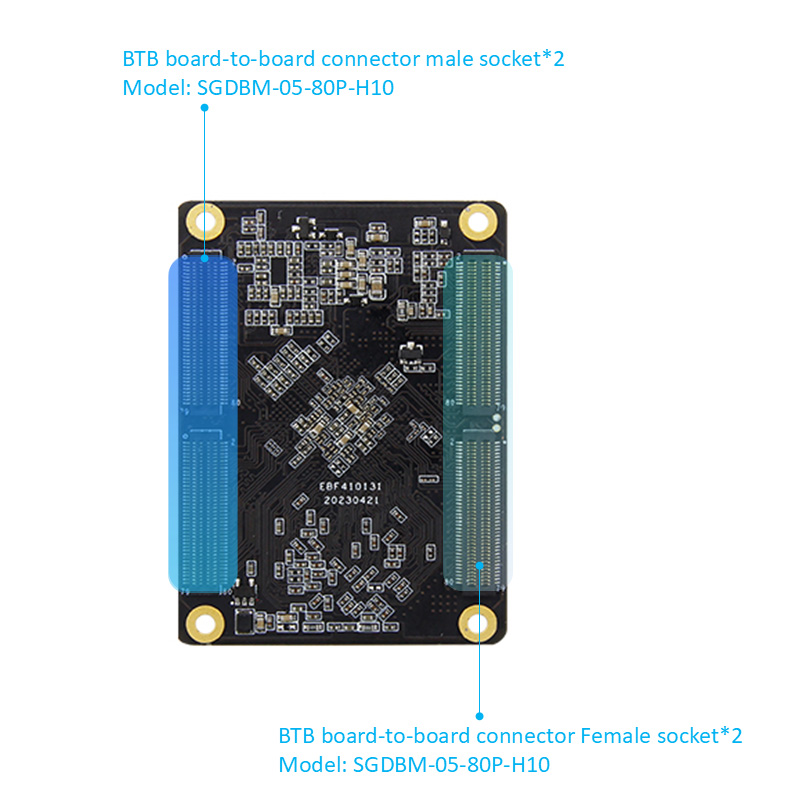

الموصل: ذكر: SGDBM-05-80P-H10 أنثى: SGDBF-05-80P-H30

الرقاقة الرئيسية: RK3568/RK3568J (رباعي النواة Cortex-A55 ، 2 جيجا هرتز ، مالي-G52)

IO: BTB يؤدي إلى 320 دبابيس ، تباعد 0.5 ملم ، يؤدي إلى كل i0

الذاكرة: 1/2/4/8GB ، LPDDR4/4X ، 1560MHz

التخزين: 8/32/64/128GB ، EMMC

RK3568 BTB تكوين أجهزة اللوح

الموصل: ذكر: SGDBM-05-80P-H10 أنثى: SGDBF-05-80P-H30

واجهة الطاقة: 12V@1A (1A وما فوق) إدخال DC ، واجهة DC

Ethernet: 10/100/1000M منفذ Ethernet التكيفي*2

HDMI: واجهة شاشة HDMI2.0 ، تدعم شاشة الشاشة المزدوجة ، الحد الأقصى دقة 4096*2160@60Hz

MIPI-DSI: واجهة شاشة MIPI*2 ، يمكن توصيلها بشاشة MIPI من الهشيم ، ودعم شاشة الشاشة المزدوجة: وضع MIPI المفرد الحد الأقصى 1920*1080@60Hz

MIPI-CSI: واجهة كاميرا MIPI*2 ، يمكن توصيلها بكاميرا IMX415/OV8858

EDP: edp1.3 واجهة الشاشة*1 ، edp touch interface*1 ؛ دعم العرض مزدوج الشاشة

USB2.0: Type-A Interface*3 (Host) ؛ واجهة Type-C*1 (OTG) ، لواجهة حرق البرامج الثابتة

USB3.0: واجهة Type-A*1 (مضيف)

M.2 واجهة: M.Key Type Solid State Drive ، Pcle3.0*2 Lanes ؛ يمكن توصيلها في 2280 مواصفات محرك الحالة الصلبة NVME

واجهة PCET: واجهة صغيرة للطبقة ، يمكن استخدامها مع بطاقة شبكة WiFi كاملة المرتفع أو نصف الارتفاع أو وحدة 4G أو وحدة واجهة صغيرة أخرى

حامل بطاقة SIM: يجب استخدام وظيفة بطاقة SIM مع وحدة 4G

واجهة SATA: واجهة SATA القياسية*1 ؛ واجهة مزود الطاقة SATA*1 ، تدعم الإخراج 12 فولت

Can: Can*2

ADC: واجهة الاستحواذ ADC*1

المنفذ التسلسلي: Debug Serial Port*1 (UART2) المعلمة الافتراضية 1500000-8-N-1 ؛ LVTTL Serial Port*2 (UART7 & UART9) ؛ RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

حامل بطاقة TF: يدعم نظام تمهيد بطاقة Micro SD (TF) ، حتى 512 جيجابايت

الصوت: إخراج الصوت ، حامل صوت 3.5 مم*1 (أخضر) ؛ إدخال الصوت ، حامل الصوت 3.5 مم*1 (أحمر) ؛ واجهة ميكروفون الميكروفون*1 واجهة مكبر الصوت SPK*1 ، يمكن توصيل مكبر الصوت 1W

زر: زر الطاقة ؛ زر إعادة الضبط زر الاسترداد

جهاز استقبال الأشعة تحت الحمراء: يدعم وظيفة التحكم عن بعد الأشعة تحت الحمراء

RTC: RTC Power Socket*1

واجهة المروحة: يدعم تثبيت المروحة 5V للتبريد
