RK3588 Poard SBC Computer

هذا هو لوحة إلى هيكل اللوحة RK3588 لوح كمبيوتر SBC ، سهل الاستخدام وتطوير. مع المصدر المفتوح و SDK المجاني ، يتم استخدام اللوحة بسهولة.

 يتم استخدام Rockchip RK3588 كرقاقة رئيسية ، مع تقنية العمليات المتقدمة 8nm ، يمكن أن يصل التردد الرئيسي إلى 2.4 جيجا هرتز ، وربط قشرة سعة 64 بت ، وربط Cortex 64-bit Decoxing ، و Super Displating و 8K. إمكانيات ، ودعم إدخال الكاميرا المتعددة ، ودعم شاشات متعددة.

 8 يمكن أن تصل طاقة الحوسبة المستقلة في NPU المستقلة إلى 6TOPS ، مما يتيح سيناريوهات الذكاء الاصطناعي المختلفة.

 توفير مجموعة متنوعة من مجموعات الذاكرة والتخزين للاختيار من بينها ، وتكوين الأجهزة المتوازنة على متن الطائرة ، ومجموعة واسعة من التطبيقات.

 التكامل العالي ، مع واجهات التوسع الغنية ، مع منافذ شبكة Gigabit المزدوجة ، USB ، M.2 ، Pcle3.0x4 ، 5minipcle ، HDMI ، واجهة شاشة MIPI وواجهة كاميرا MIPI ، وواجهة الصوت ، وواجهة الصوت ، يمكن للاستقبال بالأشعة تحت الحمراء ، حامل Card TF وغيرها من الأهمية المنهجية ، اللعب الكامل للمعالجة وتوسيع نطاقها للاستخدام.

 يدعم رسميًا أن Andriod 13 و Debain و Ubuntu Doy System Images ، ويمكن تطبيقه على مجموعة متنوعة من بيئات التطبيقات المختلفة.

 مفتوح المصدر بالكامل ، وتوفير البرامج التعليمية الرسمية ، وأكمل مجموعات تطوير سائق SDK ، ومخططات التصميم والموارد الأخرى ، يمكنك بسهولة البدء دون بقع عمياء.

ميزات المنتج

 جاهز للاستخدام ، يدعم أنظمة التشغيل المتعددة

 NPU المستقل المدمج ، يمكن أن تصل قوة الحوسبة إلى 6TOPS

يعتمد بنية ثلاثية النواة ، ويدعم int4/int8/int16/fp16/bf16/tf32 ، يمكّن سيناريوهات الذكاء الاصطناعي المختلفة

 تشفير وفك تشفير الفيديو 8K بسهولة

يدعم ما يصل إلى 8K@60 إطارات H.265/H.264/AV1/VP9/AVS2 فك تشفير الفيديو 8K@30

 شاشة متعددة الشاشة ، قابلية النقل عالية الدقة

يدعم الشاشة متعددة الشاشة ، ويدعم ما يصل إلى 8K@60 إطارات + 4K@60 إطارات + 2K@60 إطارات (عرض ثلاثة شاشة) أو 4K@60 إطارات + 4K@60 إطارات + 4K@60 إطارات + 2K@60 إطارات (عرض أربع شاشة)

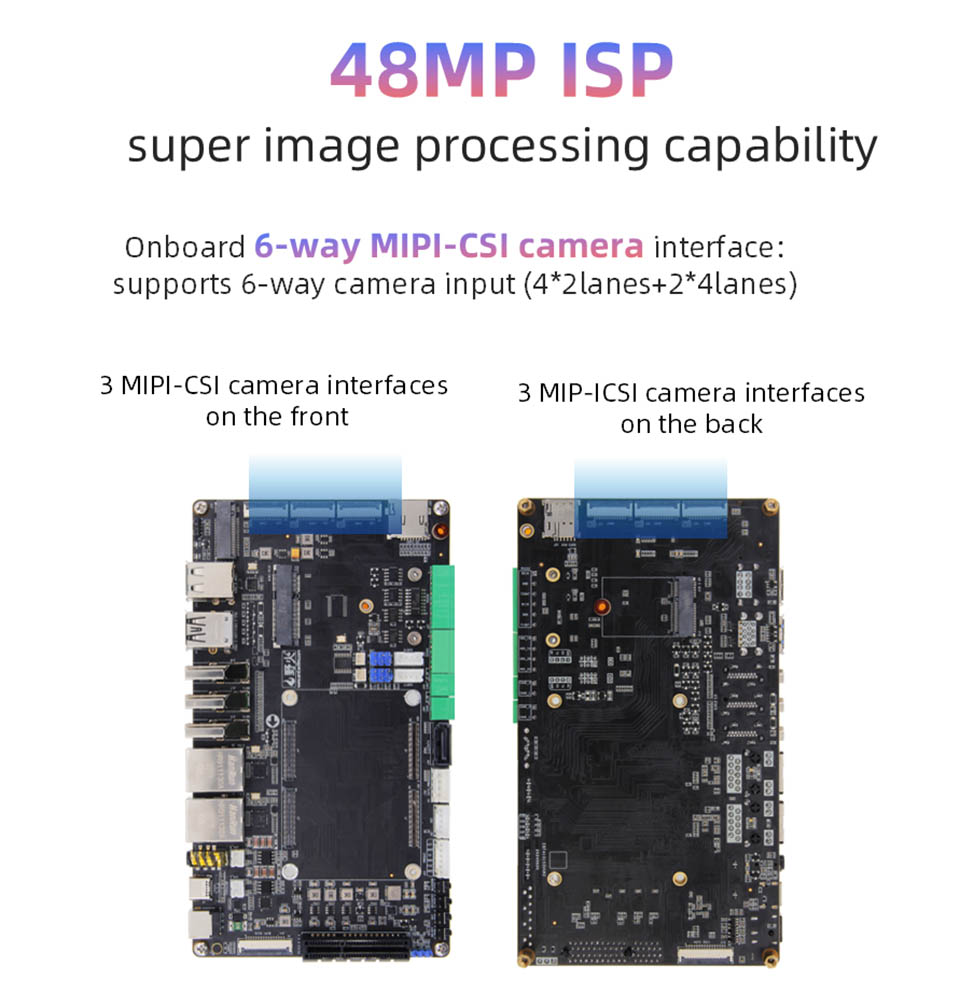

 48MPISP ، قدرة معالجة الصور الفائقة

 واجهة كاميرا Mipicsi ذات 6 اتجاهات ،

يدعم إدخال الكاميرا 6 اتجاه (4*2lanes+2*4lanes) ، وتلبية احتياجات الأجهزة المختلفة

معلمات المنتج

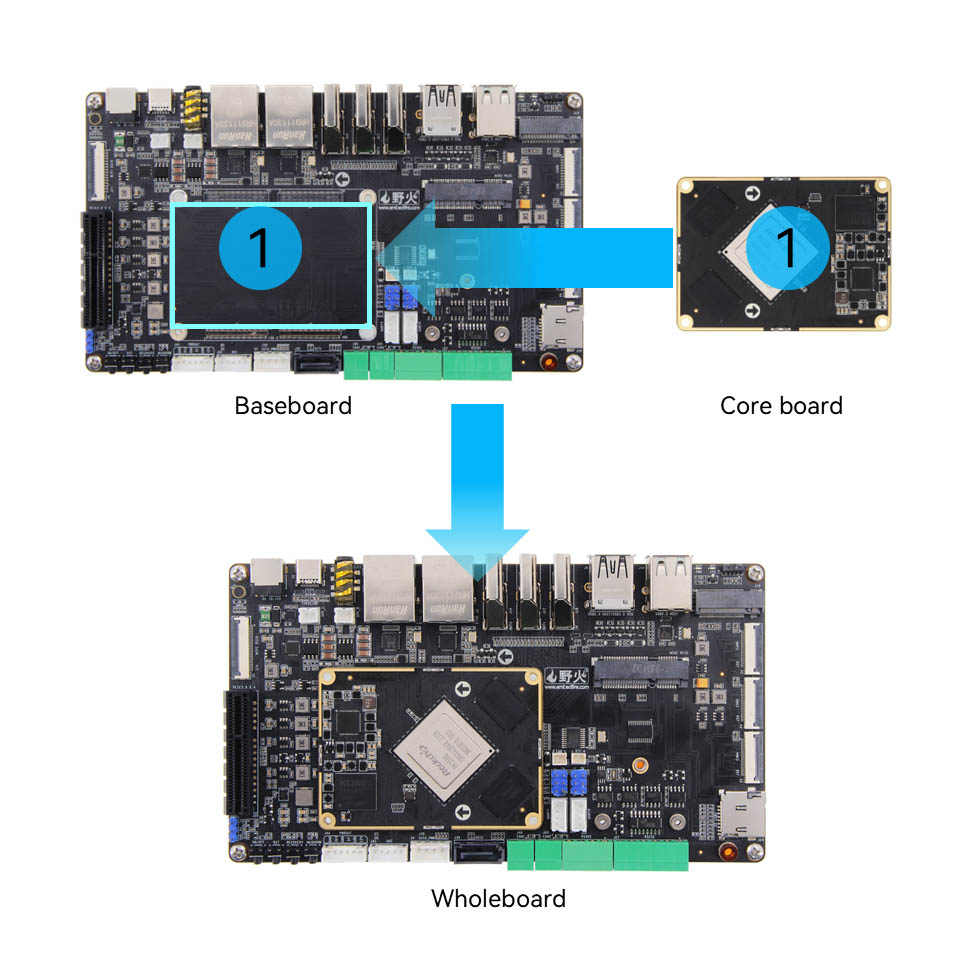

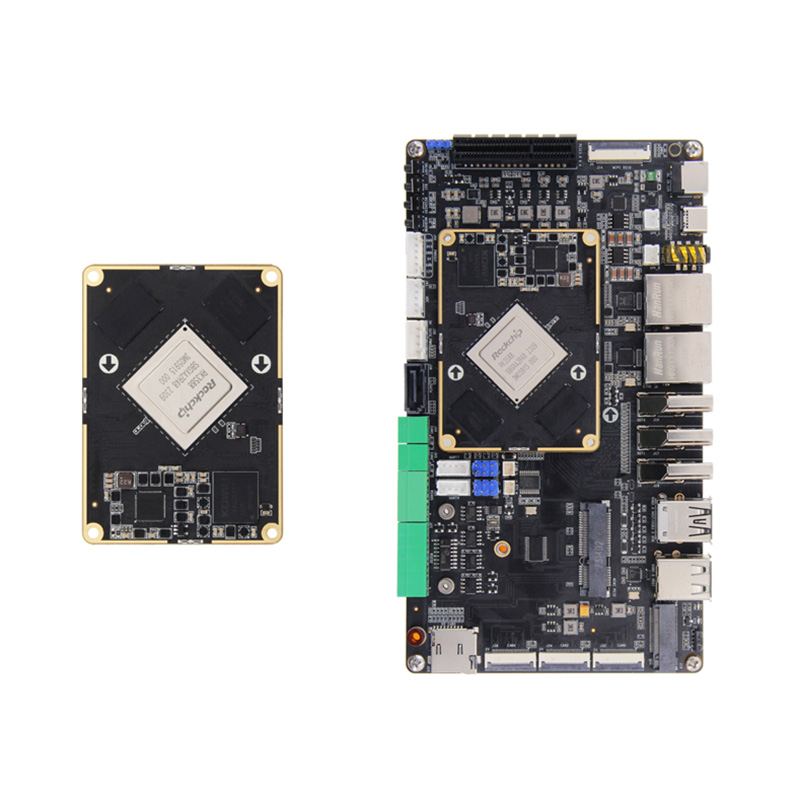

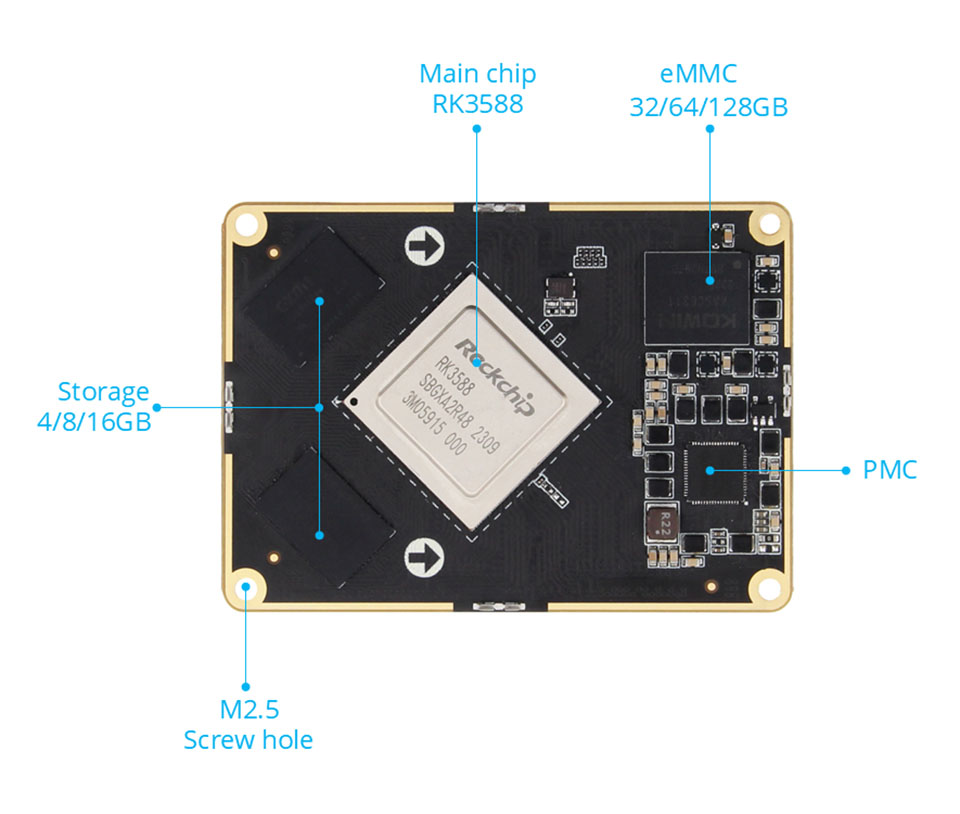

RK3588 معلمات اللوحة الأساسية

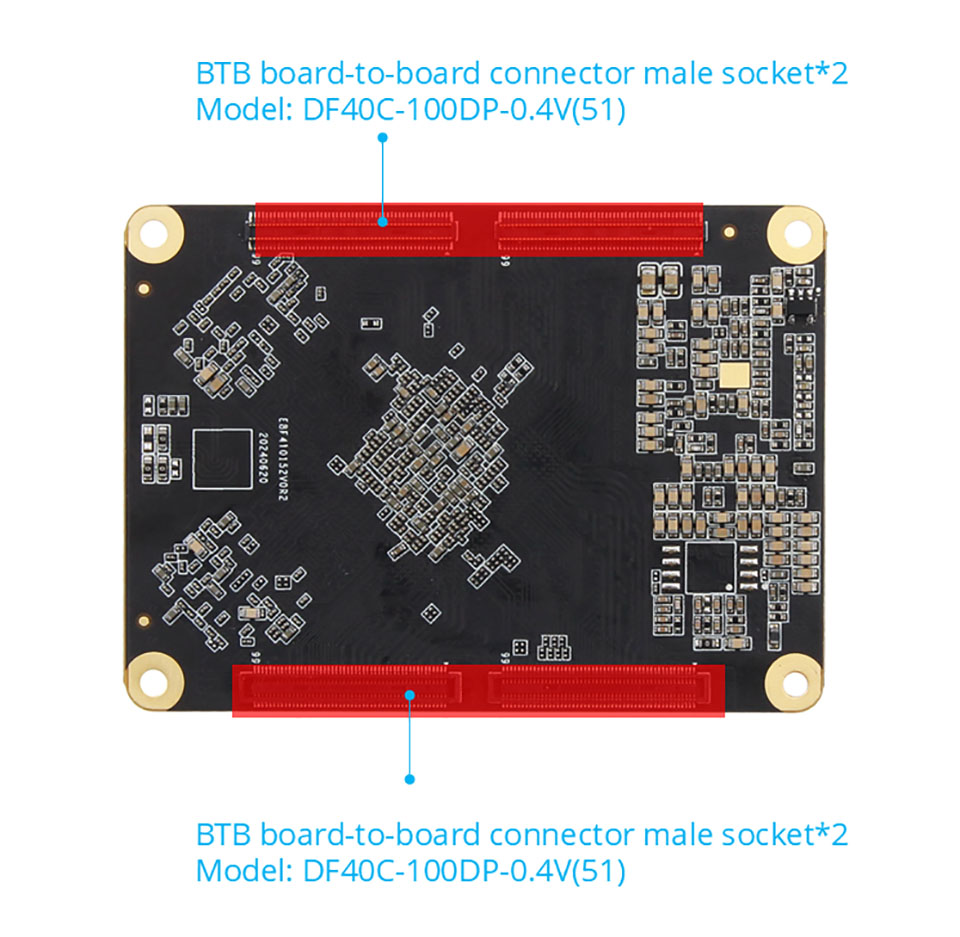

 الموصل: موصل الذكور: DF40C-100DP-0.4V (51) الموصل الإناث: DF40C-100DS-0.4V (51)

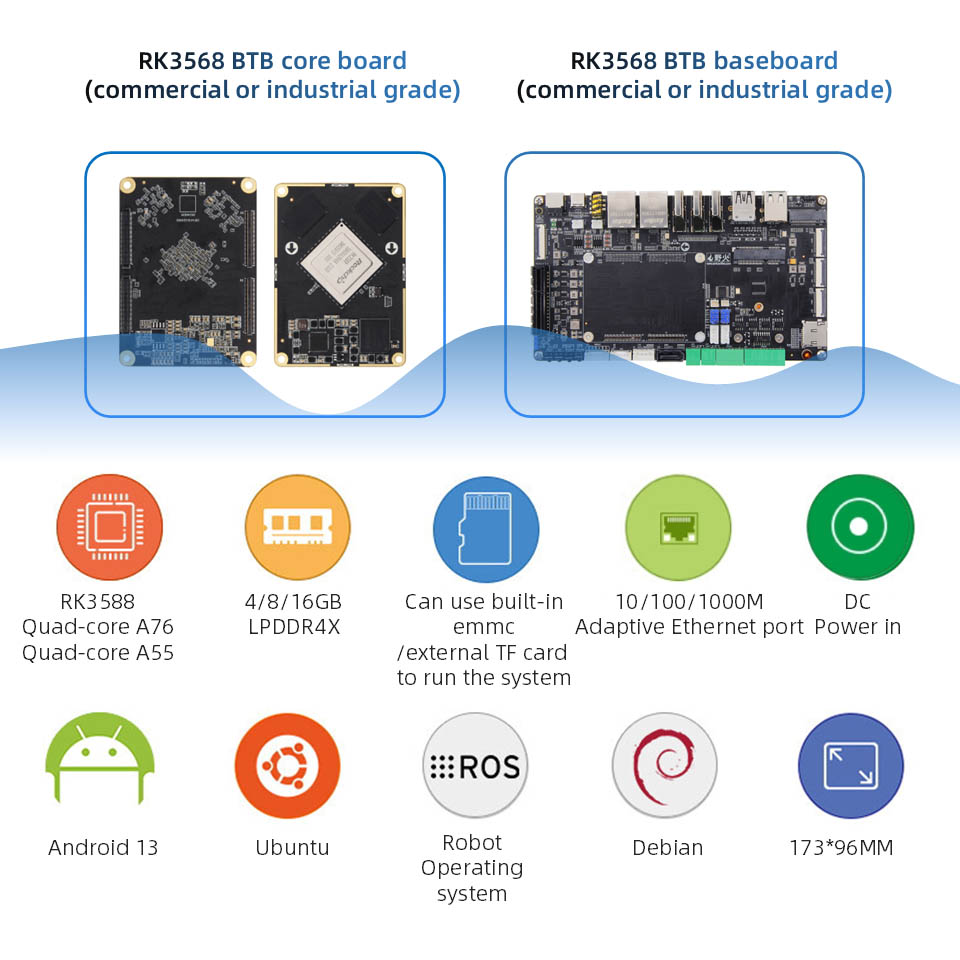

 الشريحة الرئيسية: RK3588 (رباعي النواة A76 + رباعي النواة A55 ، Mali-G610 ، 6TOPS ، يؤدي BTB إلى 400 دبابيس ، مسافة 0.5 ملم ، يؤدي إلى جميع I0

 الذاكرة: 4/8/16GB ، LPDDR4/4X

 التخزين: 32/64/128GB.EMMC

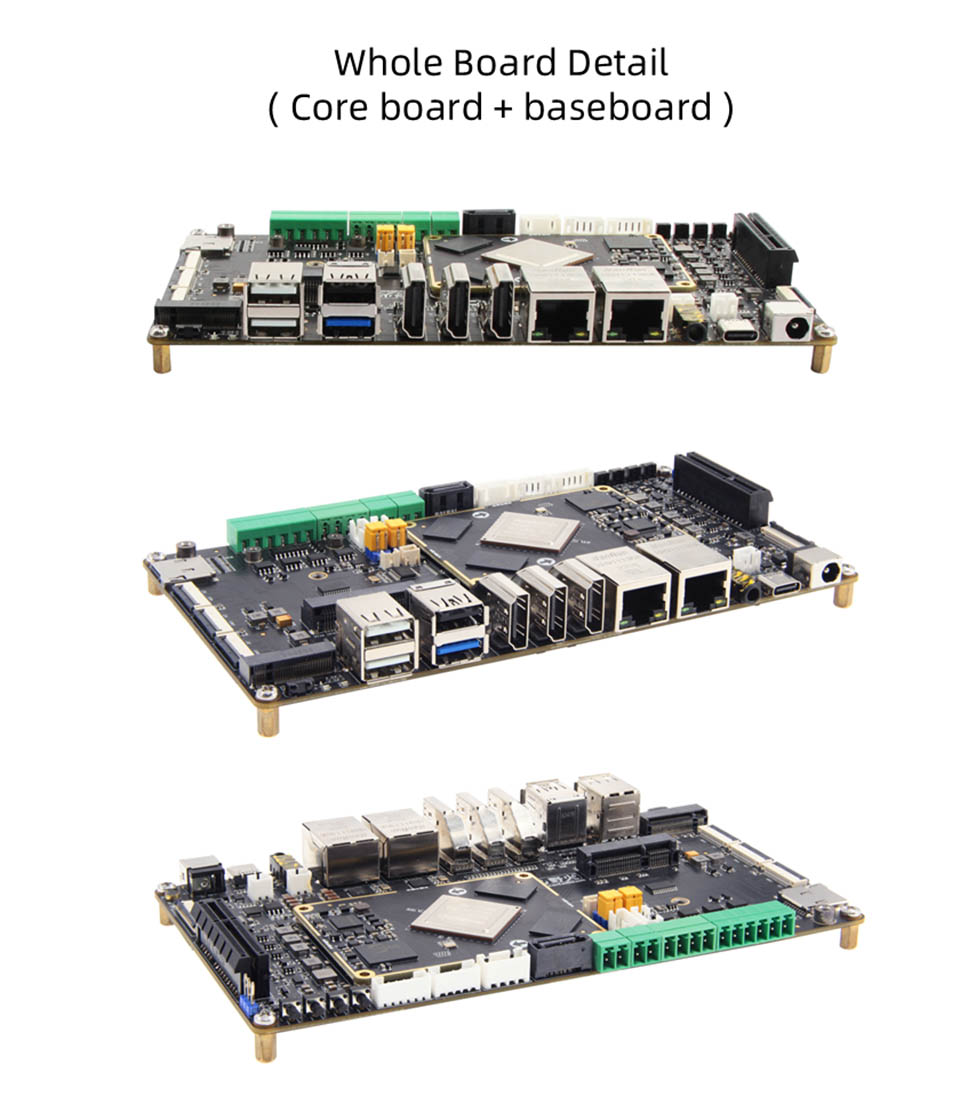

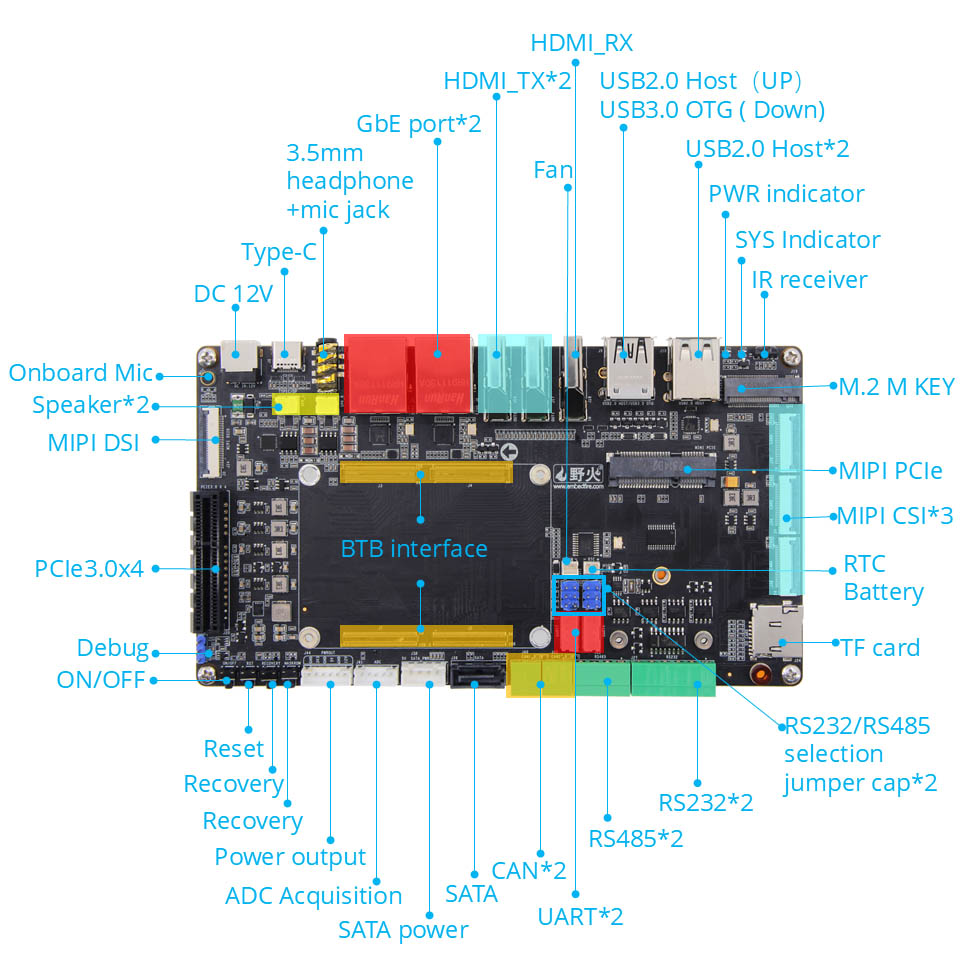

RK3588 معلمات اللوح

 الموصل: ذكر: DF40C-100DP-0.4V (51) أنثى: DF40C-100DS-0.4V (51)

 واجهة الطاقة: 12V@2A إدخال DC ، واجهة DC*1 ؛ واجهة إخراج الطاقة*1

 Ethernet: منفذ شبكة Gigabit*2 ، دعم 10/100/1000 ميغابت في الثانية في الثانية

 HDMI: HDMI12.0 INPUT*1 ، حتى 3840x2160@60fps ؛ HDMI2.1 الإخراج*2 ، يدعم شاشات متعددة مع شاشات أخرى ، الحد الأقصى دقة 7680x4320@60Hz (دقة 8K)

 MIPI-DSI: يمكن توصيل واجهة شاشة MIPI*2 (الأمامية*1 ، الخلفية*1) ، في شاشة MIPI من الهشيم ، ويدعم شاشات متعددة مع شاشات أخرى ؛ Single MIPI MODE MAXITEM DERICATION 1920*1080@60Hz

 MIPI-CSI: يمكن توصيل واجهة كاميرا MIPI*6 (الأمام*3 ، الخلف*3)

 USB2.0: واجهة USB-O-OwTHEPE-A*3

 USB3.0: واجهة USB-OTGTYPE-A*1 ؛ واجهة Type-C*1 ، يمكن استخدامها لحرق البرامج الثابتة ، ويدعم بروتوكول DP1.4

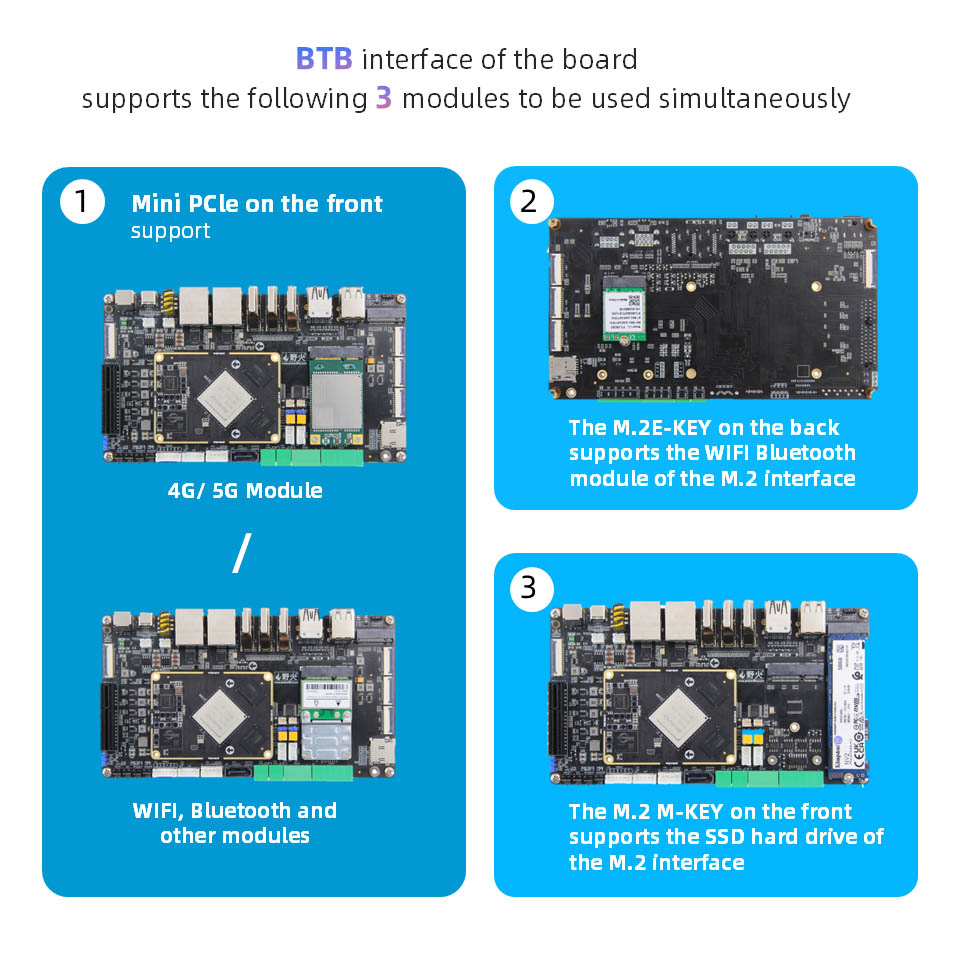

 واجهة pcle: واجهة الطبقة المصغرة*1 ، يمكن استخدامها مع بطاقة شبكة WiFi كاملة المرتفع أو نصف ارتفاع ، وحدة 4G أو وحدة واجهة صغيرة أخرى: pcle3.0x4 واجهة*1

 واجهة M.2: M.2Ekey Interface*1 ، يدعم وحدة بطاقة الشبكة اللاسلكية M.2 E-Key ؛ واجهة مفتاح M.2 M*1 ، يدعم M.2 m-key pcle3.0*4lanes المواصفات 2280 القرص الصلب

 حامل بطاقة TF: حامل بطاقة Micro SD (TF)*1 ، يدعم نظام تمهيد بطاقة TF ، حتى 512 جيجابايت

 حامل بطاقة SIM: حامل بطاقة SIM*1 ، يجب استخدام وظيفة بطاقة SIM مع وحدة 4G

 واجهة SATA: واجهة SATA القياسية*1 ؛ واجهة الطاقة SATA*1 ، تدعم الإخراج 12 فولت

 يمكن: يمكن*2

 ADC: واجهة اكتساب ADC*1

 تصحيح التصحيح المسلسل:

 تصحيح المنفذ التسلسلي*1 (UART2) ، المعلمة الافتراضية 1500000-8-N-1 ؛ uart serial port*2 (Uart7 & uart9) ؛ RS232*2 (UART4 & UART7) ؛

 RS485*2 (UART4 & UART7) ؛ RS232/RS485 اختيار Jumper Interface*2

 الصوت: ميكروفون الميكروفون على متن الطائرة*1 ؛ واجهة مكبر الصوت SPK*2 ، يمكنها توصيل 3W طاقة سماعة رأس سماعة سماعة الرأس + إدخال الميكروفون 2 في 1 واجهة*1

الزر  زر التشغيل/الإيقاف*1 ؛ زر Maskrom*1 ؛ زر الاسترداد*1 ؛ زر إعادة الضبط*

 LED: مؤشر الطاقة*1 ؛ مؤشر النظام*1

مستقبل الأشعة تحت الحمراء: دعم وظيفة التحكم عن بعد الأشعة تحت الحمراء

 RTC: RTC Power Socket*1

 واجهة المروحة: تدعم تثبيت تبريد المروحة 5V أو 12V
