Rockchip RK3562 Digital Signage SBC Industrial Controller

● يمكن استخدام لوحة TP-1HS كجهاز كمبيوتر واحد عالي الأداء ولوحة الأم المضمنة للعرض ، والتحكم ، ونقل الشبكة ، وتخزين الملفات ، والحوسبة الحافة وغيرها من السيناريوهات.

● باستخدام Rockchip RK3562/RK3562J كرقاقة رئيسية ، فإنه يتبنى تقنية العملية المتقدمة 22nm ، مع تردد رئيسي يصل إلى 2.0 جيجا هرتز ، وربط Cortex-A53 رباعي النواة ، ودعم Armmali-G52 GPU ، ودعم Video Supabilities Super Camera.

● يمكن أن تصل قوة الحوسبة المستقلة في NPU المستقلة إلى 1TOPS ، مما يتيح سيناريوهات الذكاء الاصطناعي المختلفة.

● يوفر مجموعة متنوعة من مجموعات الذاكرة والتخزين للاختيار من بينها ، مع تكوين الأجهزة المتوازن على متن الطائرة ومجموعة واسعة من التطبيقات.

● التكامل العالي ، مع واجهات التوسع الغنية ، على متن WIFI6 ، منفذ شبكة Gigabit ، LVDs ، USB3.0/2.0 ، MIPIDS1 ، MIPICS1 ، يمكن أن يمنح واجهة الصوت ، استقبال الأشعة تحت الحمراء ، حامل Card TF وغيرها من الطرفية ، اللعب الكامل لأداء المعالجة وتوسيع سيناريو الاستخدام المزيد.

● يدعم المسؤول صور نظام التشغيل Android و Debain و Ubuntu ، ويمكن تطبيقها على 6) بيئات تطبيق مختلفة.

● البيانات مفتوحة المصدر بالكامل ، مما يوفر مجموعات تطوير سائق SDK كاملة ، ومخططات التصميم والموارد الأخرى ، مما يجعل من السهل البدء.

سمات

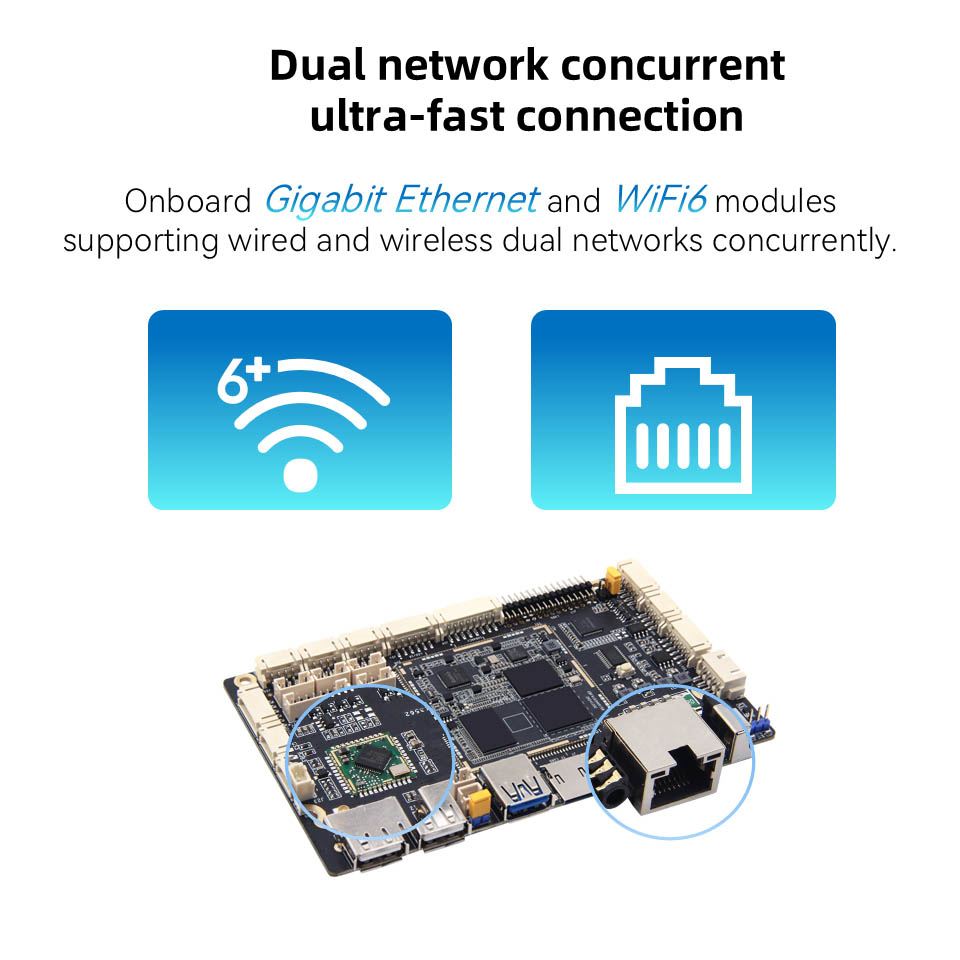

1. وحدات Gigabit Ethernet و WiFi6 على متن

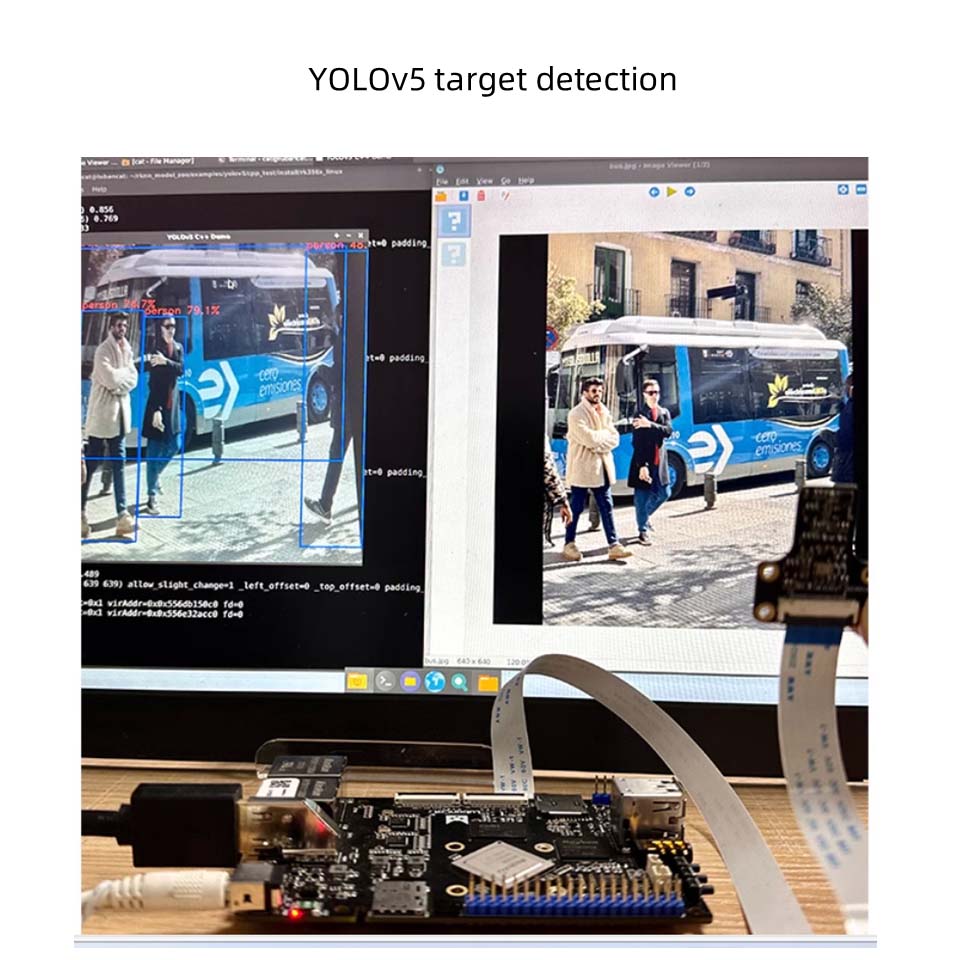

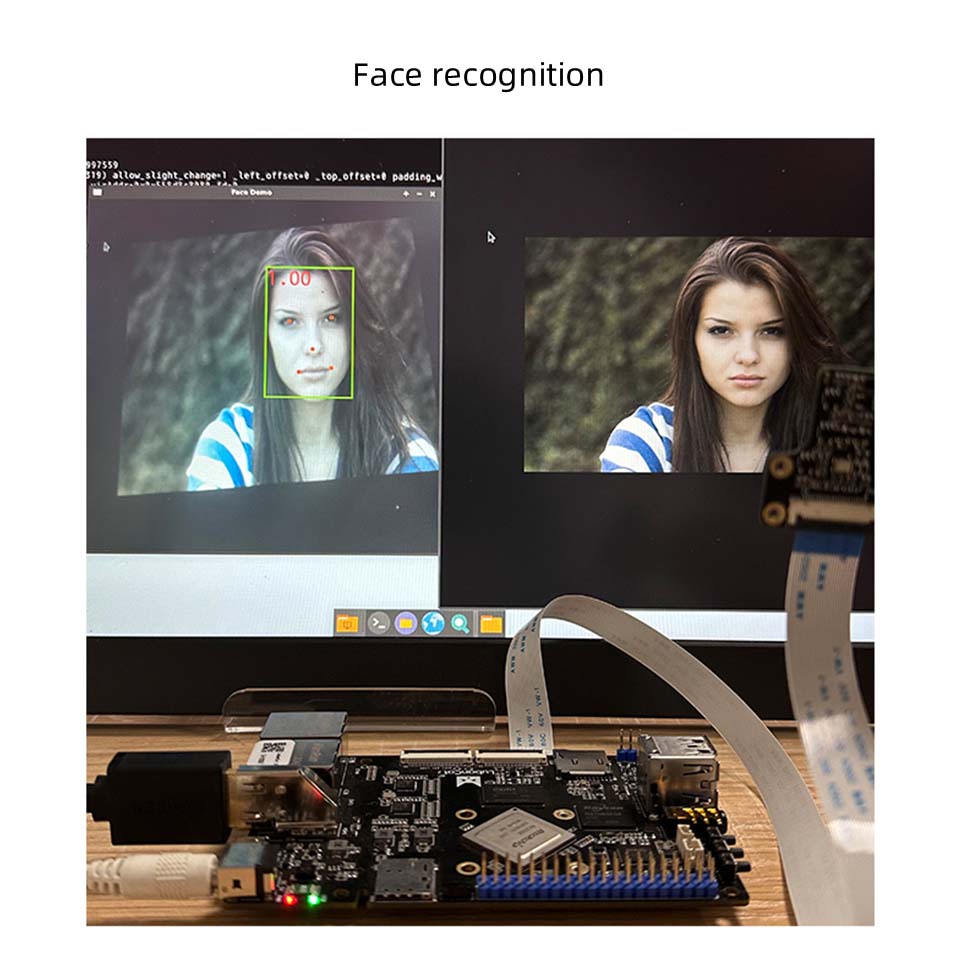

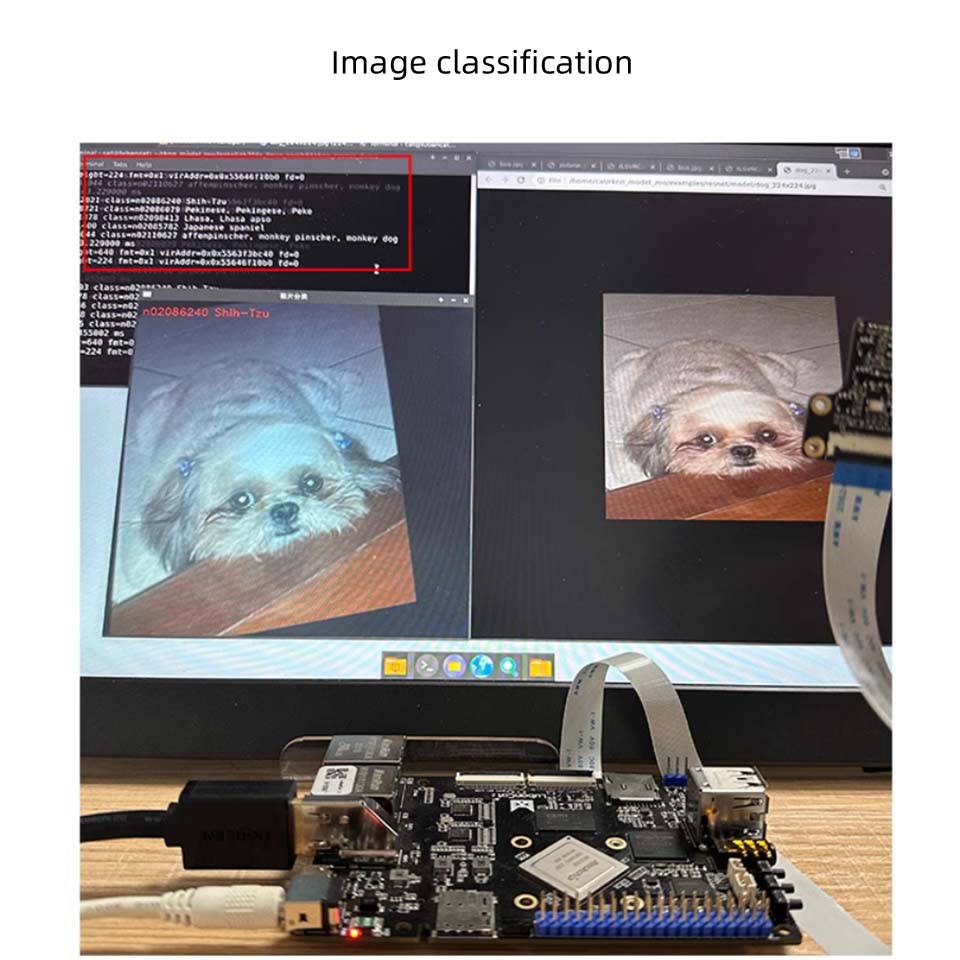

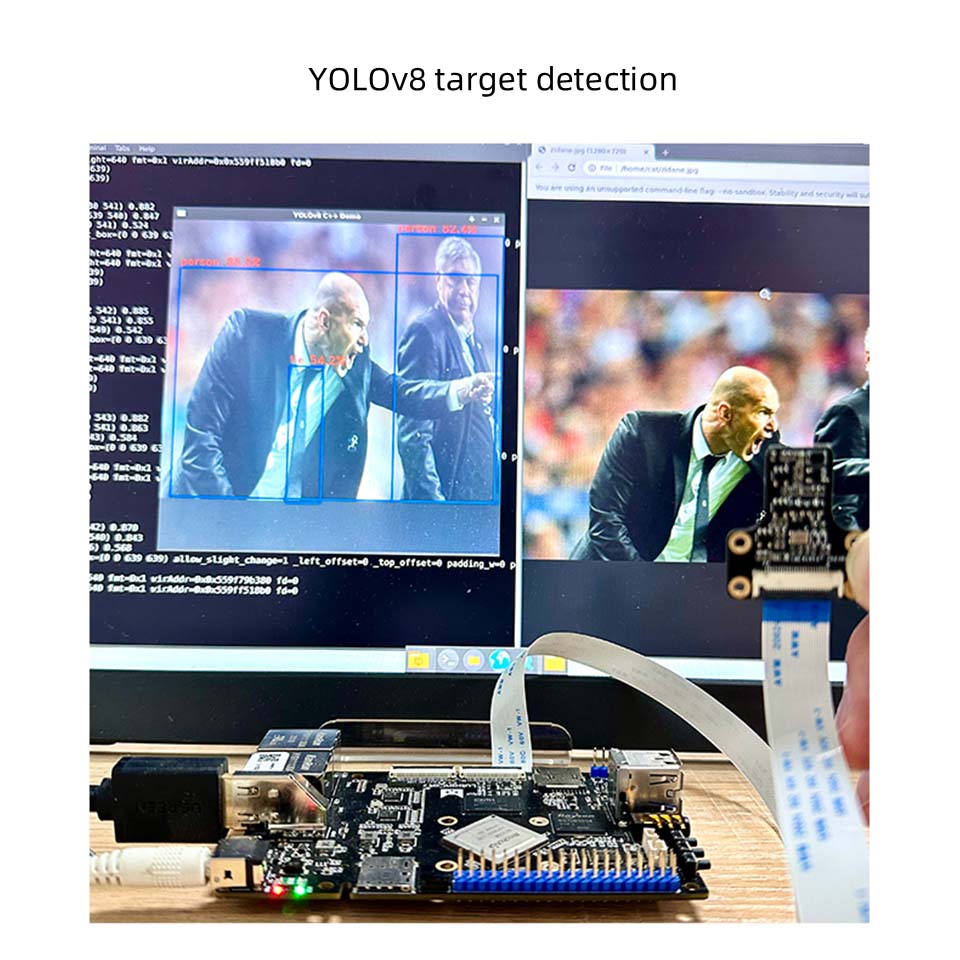

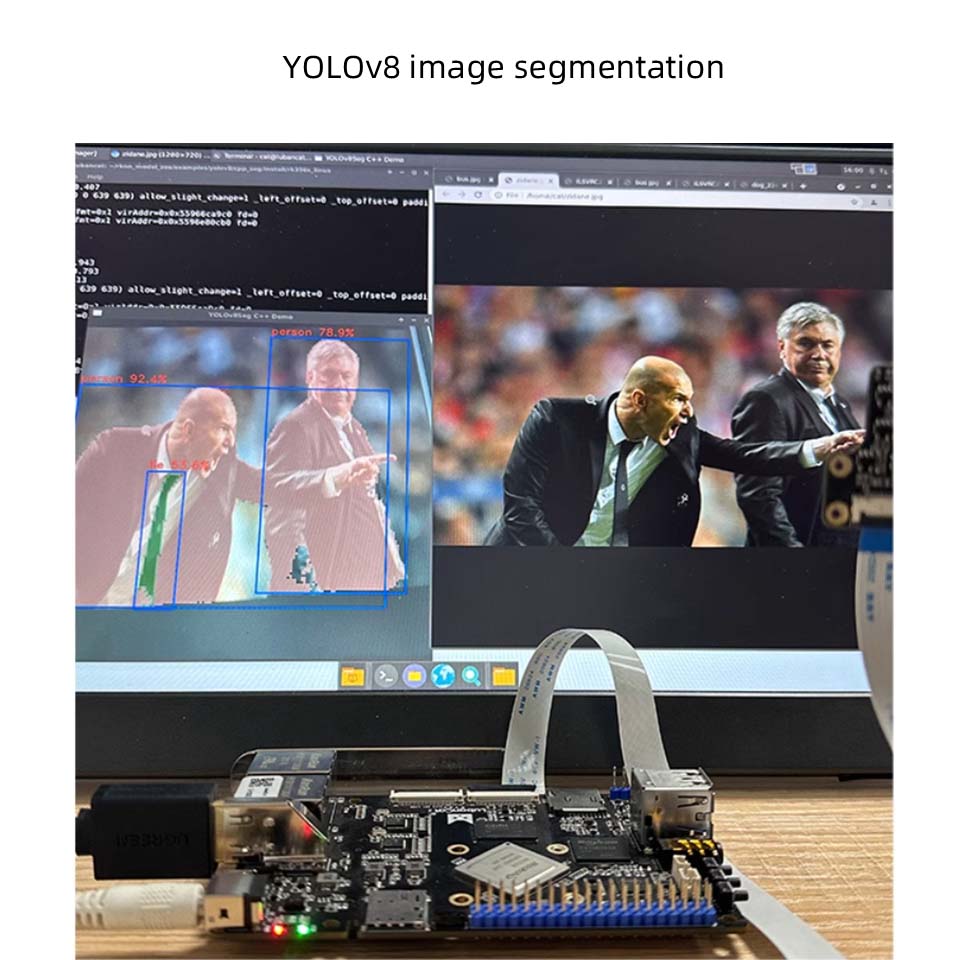

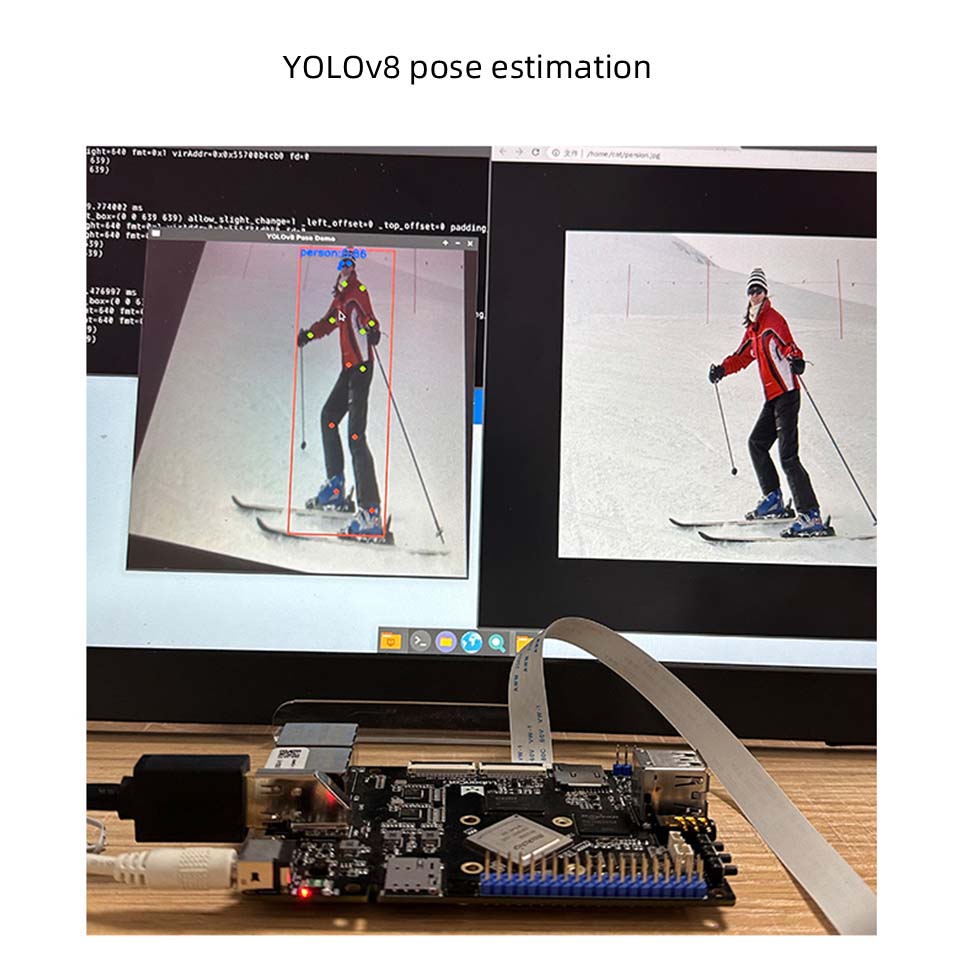

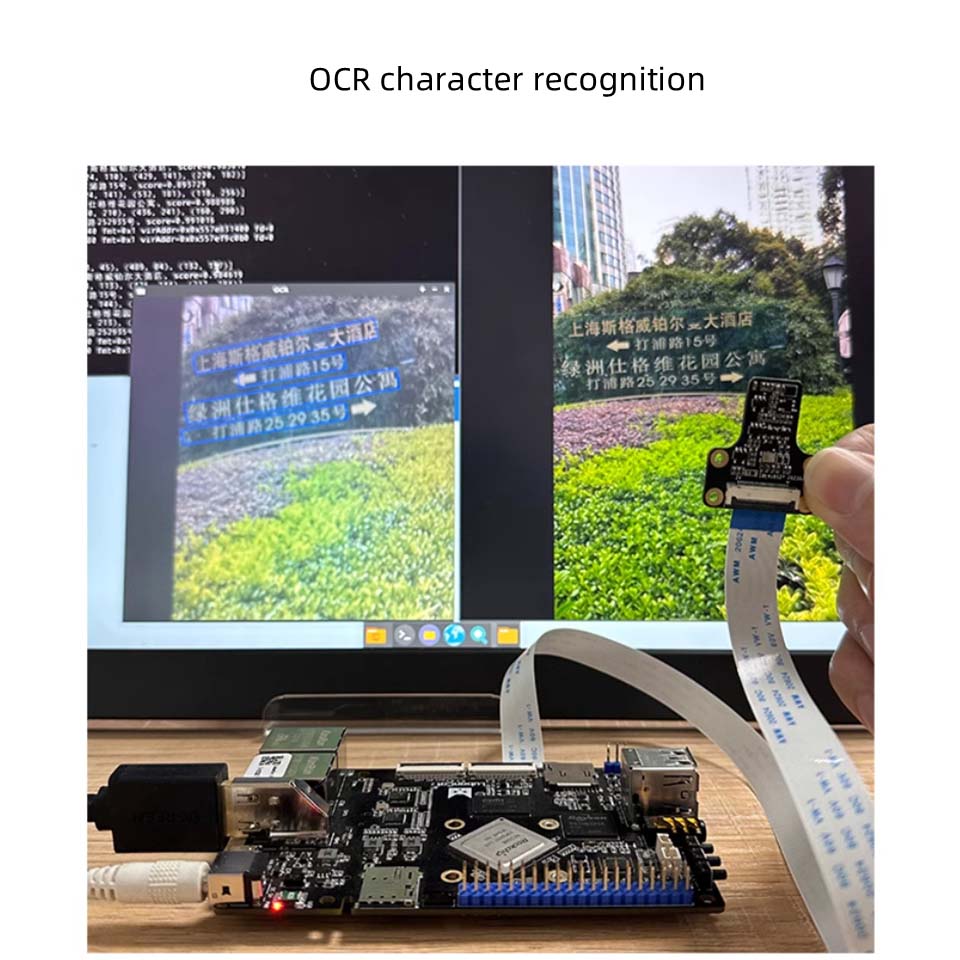

2. NPU المستقل المدمج ، يمكن أن تصل قوة الحوسبة إلى 1TOPS

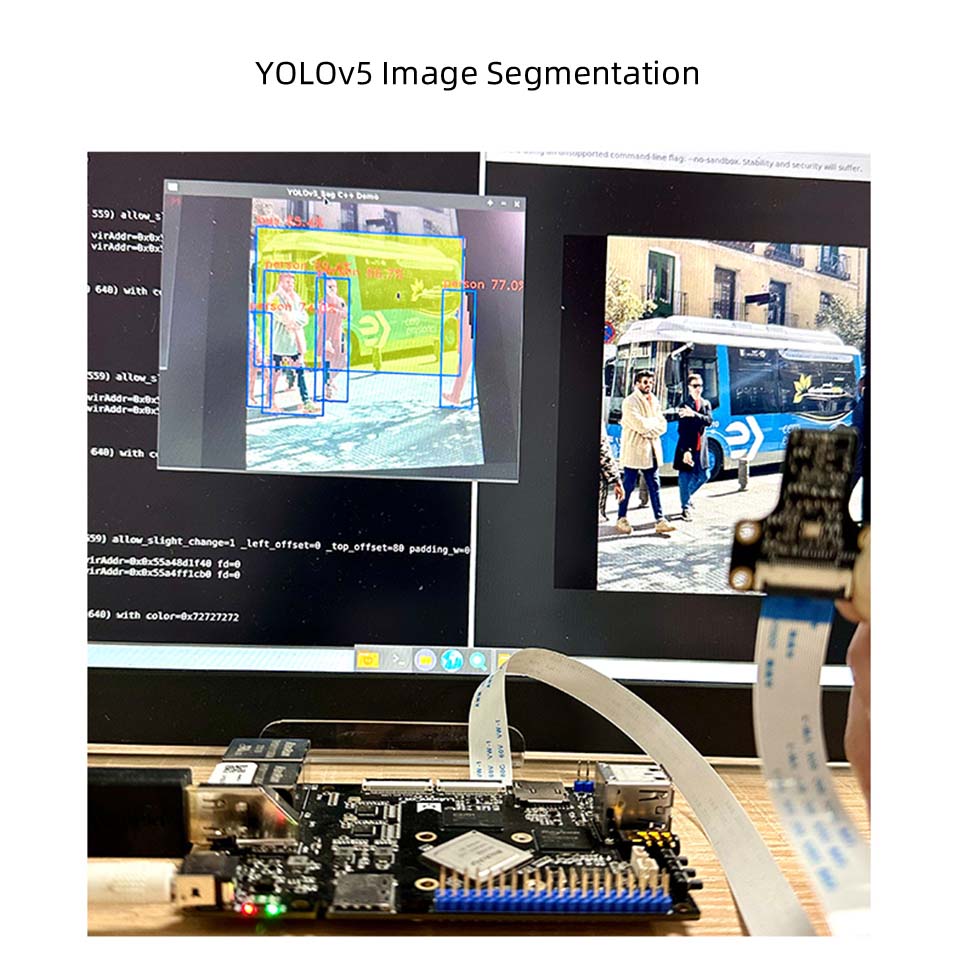

يدعم التبديل بنقرة واحدة لنماذج الهندسة المعمارية السائدة ، يمكن استخدامها لتطبيقات الذكاء الاصطناعي خفيفة الوزن

3. إمكانيات تحليل الصور القوية ، فك التشفير السهل من 4K

يدعم 4K@30 إطارات H.265 \ VP9 فك تشفير وتنسيق 1080P60 H.264 تشفير

4. واجهات التوسع الغني لتلبية احتياجات الأجهزة الطرفية

مع منفذ شبكة Gigabit و LVDs و USB3.0/2.0 و MIPI DS1 و MIPICS1 رباعي الاتجاهات وواجهة الصوت والاستقبال بالأشعة تحت الحمراء ومكتب بطاقة TF وغيرها من الواجهات ، يمكنه بسهولة توسيع Ethernet ، بطاقة TF ، الكاميرا ، الشاشة ، الميكروفون ، الأجهزة الأخرى ؛ بالإضافة إلى ذلك ، هناك واجهات RS232 RS232 ، RS485 ، CAN ، واجهات الاستحواذ ADC لتلبية الاحتياجات الخارجية المختلفة.

تطبيق المنتج

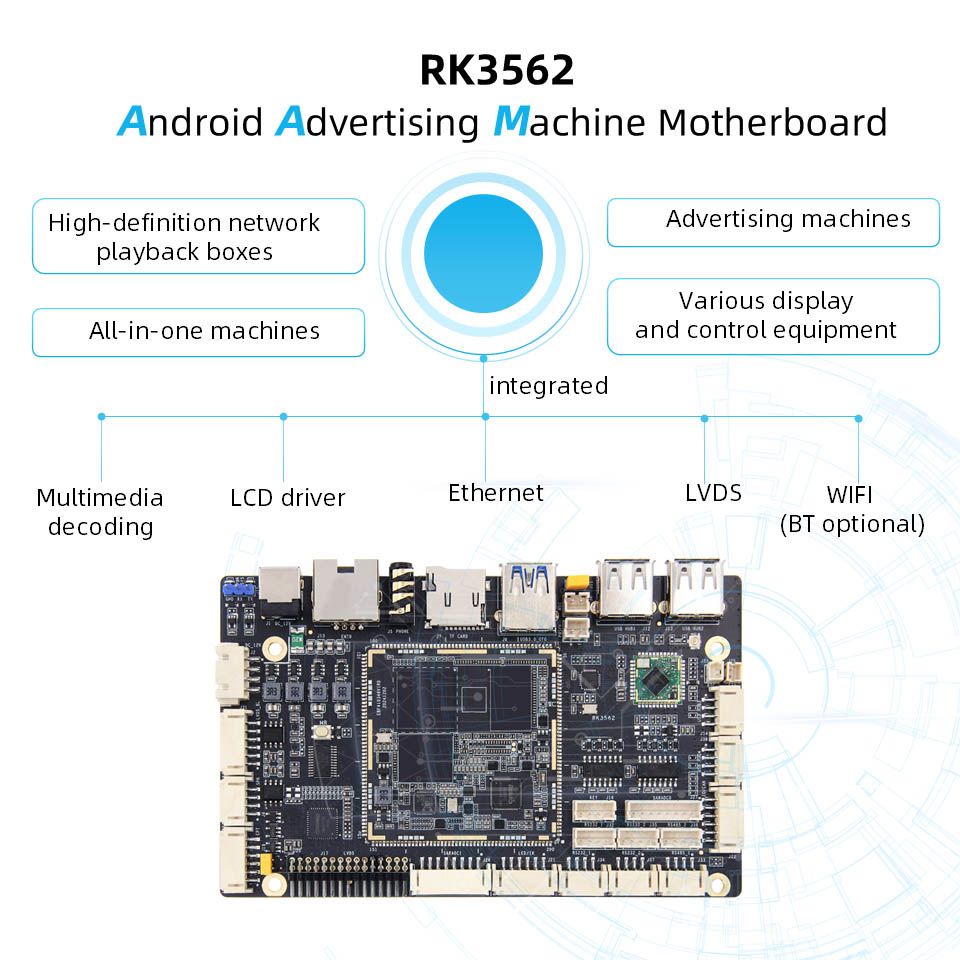

مناسبة لصناديق مشغل الشبكة عالية الدقة ، وآلات الإعلان والآلات الكل في واحد ، وما إلى ذلك ، يدمج فك تشفير الوسائط المتعددة ، سائق LCD ، Ethernet ، LVDs ، WiFi (وظيفة Bluetooth اختيارية)

حدود

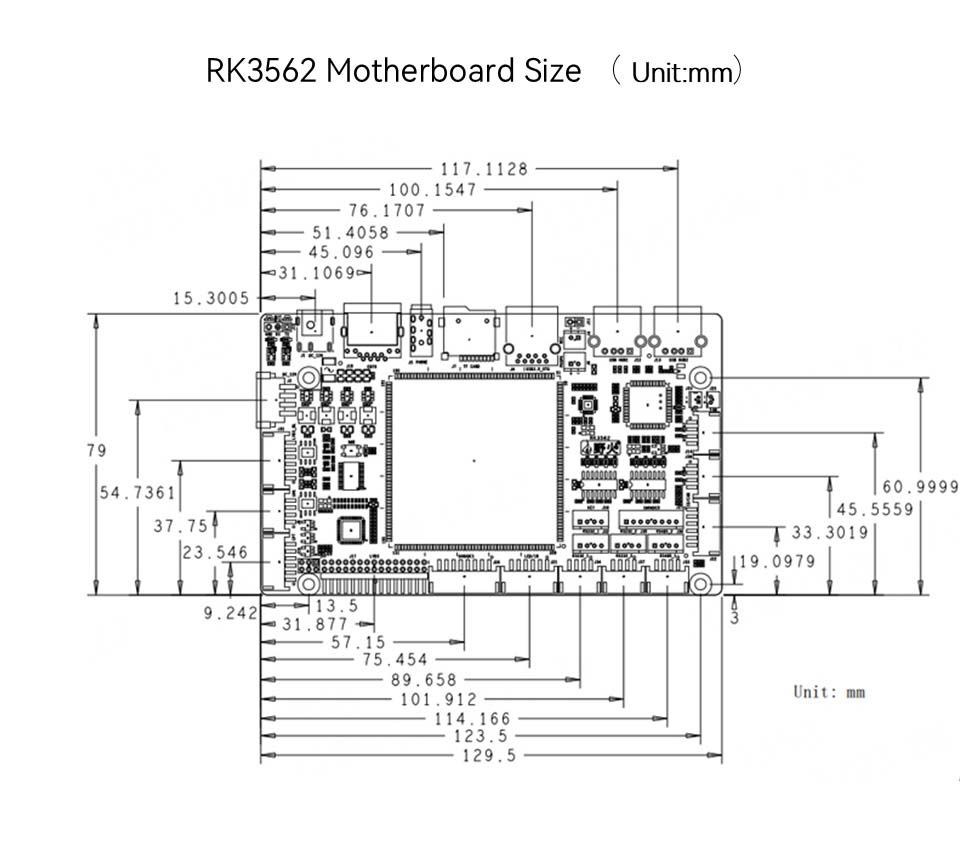

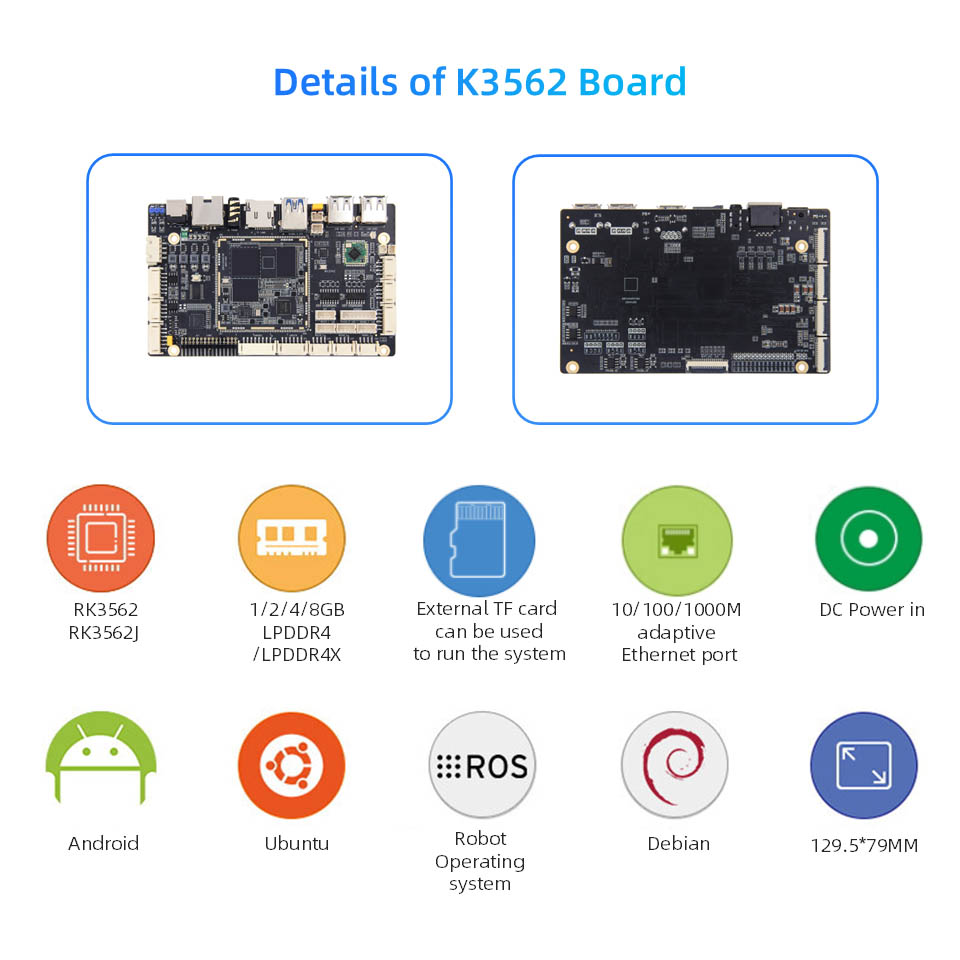

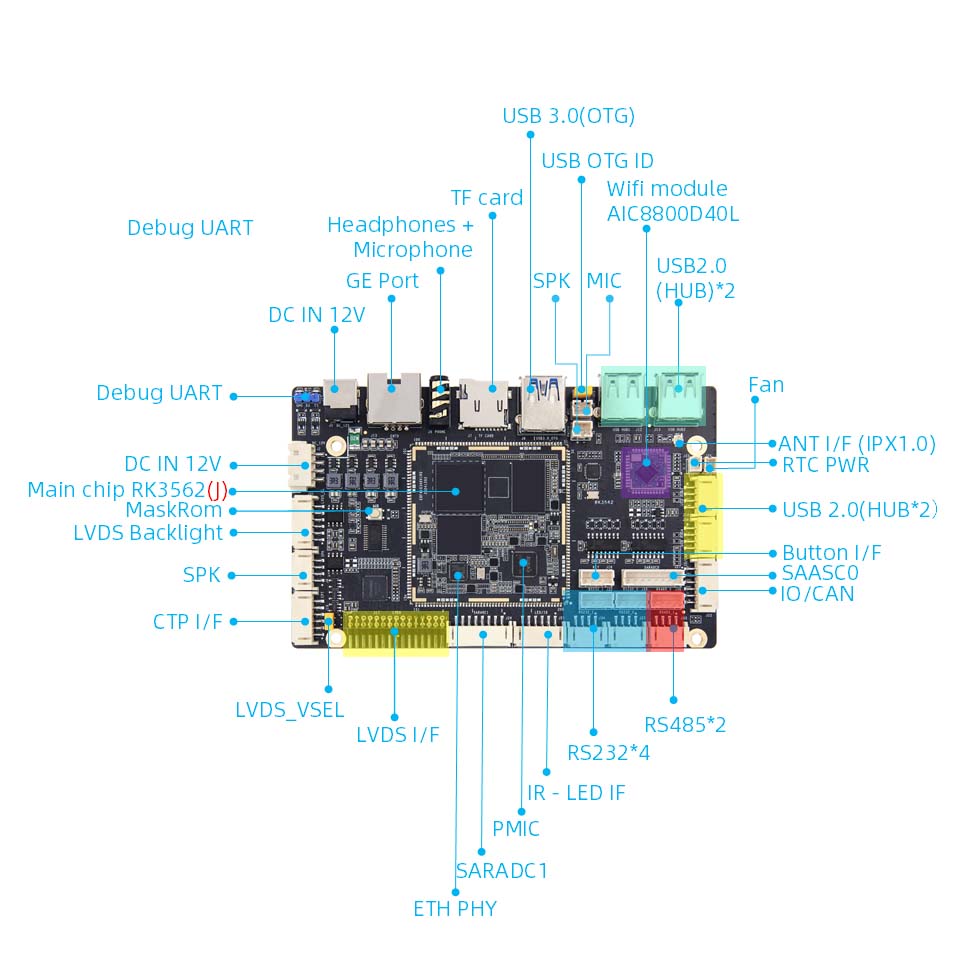

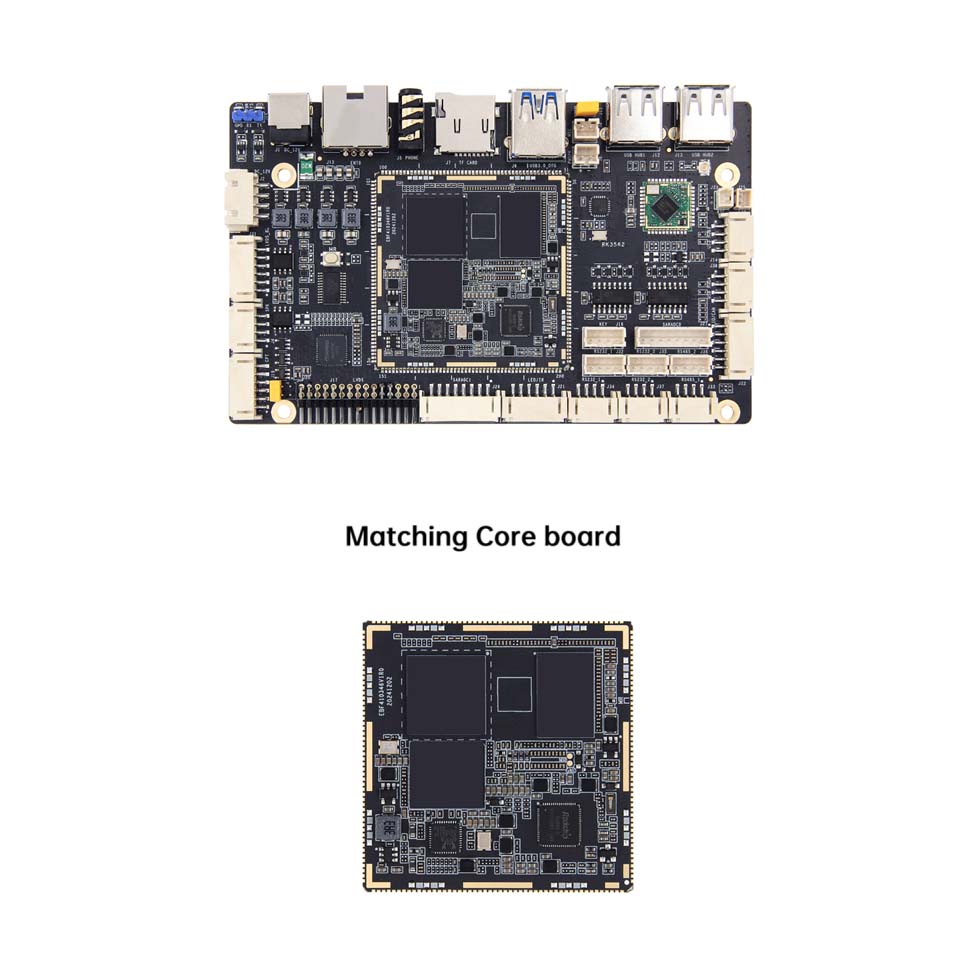

تكوين الأجهزة من لوحة Luban Cat 1HS

● الرقاقة الرئيسية:

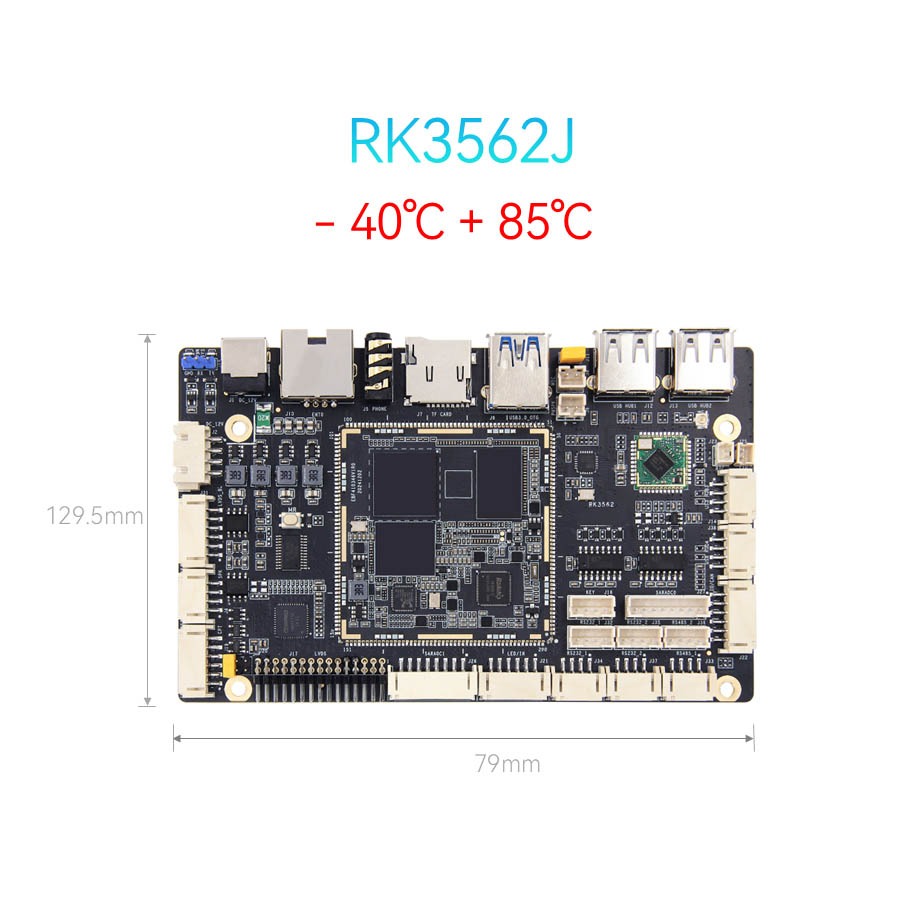

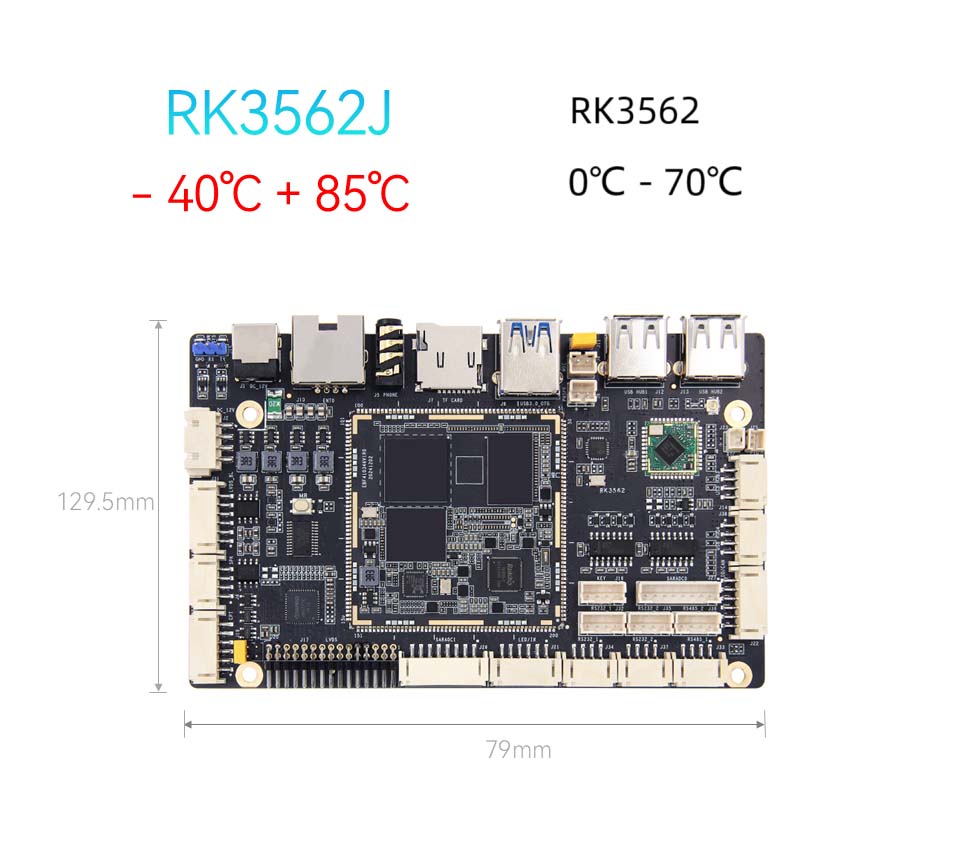

● النموذج: RK3562/RK3562JCPU: Cortex-Cortex-A53 ، التردد الرئيسي يصل إلى 2.0GHZGPU: MALI-G52NPU: 1TOPS POWER (RK3562J من الدرجة الصناعية دون NPU)

● الذاكرة: 1/2/4/8GB ، LPDDR4/4X (قابل للتخصيص)

● التخزين: 8/32/64/128GB ، EMMC (قابل للتخصيص)

● واجهة الطاقة: DC 12V@2A DC INPUT

● Ethernet: Gigabit Network Port*1 ، يدعم معدل نقل البيانات 10/100 ميجابت في الثانية

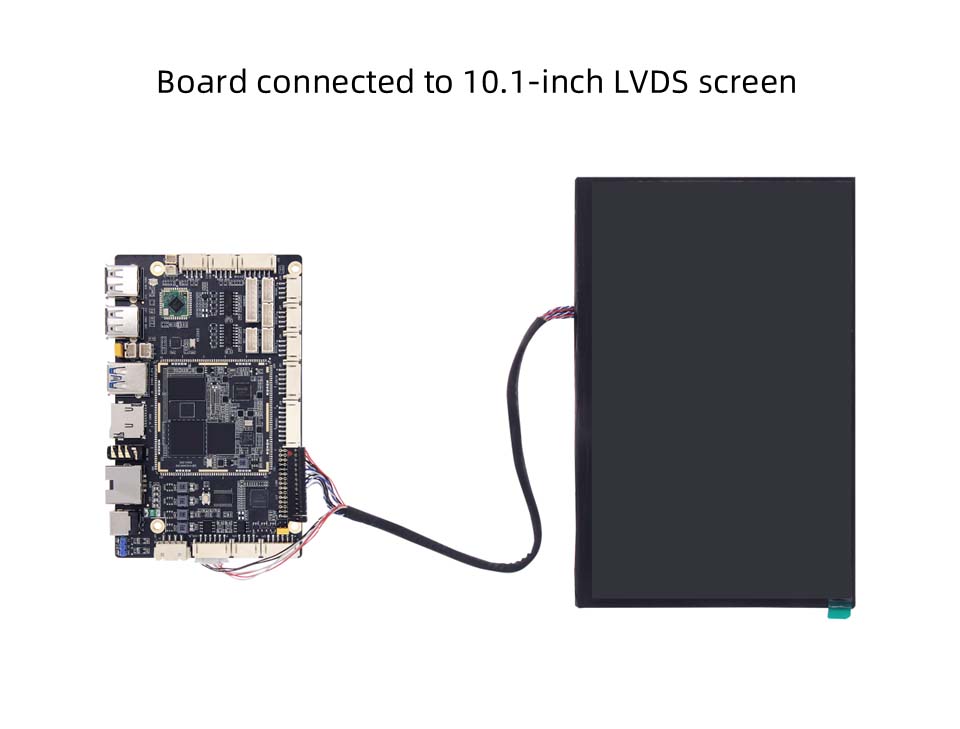

● LVDS: 2*15Pin LVDS Screen Interface*1

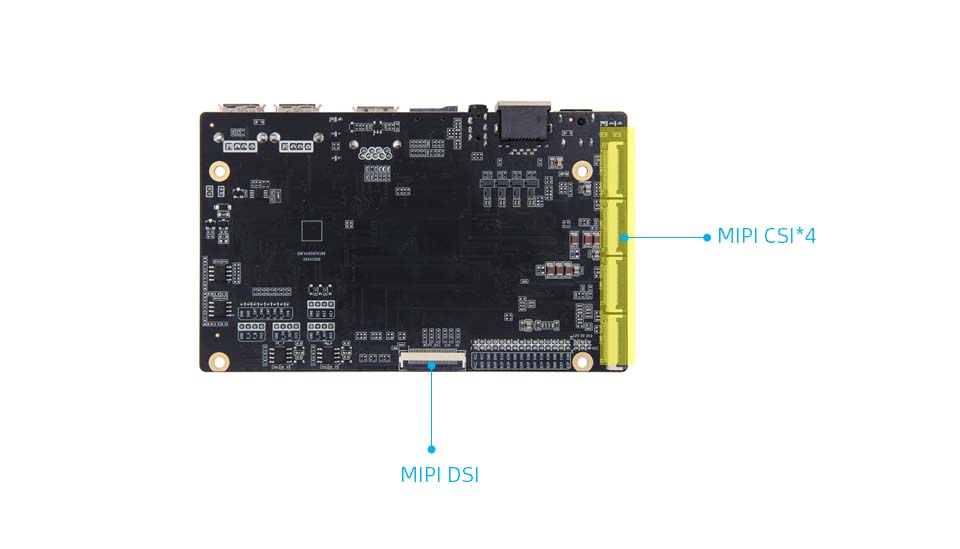

● MIPI-DSI: يتم إعادة استخدام واجهة شاشة MIPI*1 و MIPIDSI و LVDS ، والافتراضي هو الاتصال بشاشة LVDS. إذا اخترت الاتصال بـ Mipidsi ، فأنت بحاجة إلى تغيير المقاوم

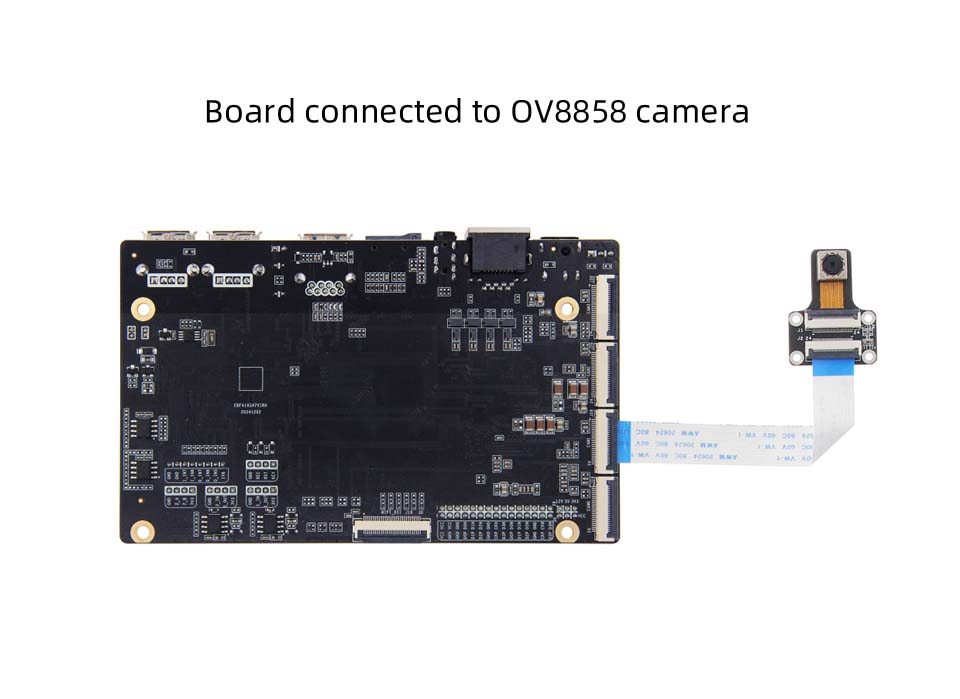

● MIPI-CSI: واجهة كاميرا MIPI*4 ، يمكن توصيلها بكاميرا IMX415/OV8858 الخاصة بالمتجر (المجموعة الافتراضية هي كاميرا OV8858)

● شاشة تعمل باللمس السعودية: واجهة LVDS Touch Screen*1

● الإضاءة الخلفية LCD: واجهة الإضاءة الخلفية LVDS*1

● واجهة طاقة الشاشة: واجهة تحديد الجهد LVDS*1

● USB2.0: واجهة محور USB*4

● USB3.0: واجهة USB OTG*1 ، الافتراضي هو وضع الجهاز ، يمكن تحديد الوضع من خلال Capper Cap

● wifi: وحدة wifi6 على متن الطائرة ، النموذج: AIC8800D40L

● حامل بطاقة TF: دعم بطاقة Micro SD (TF) لبدء تشغيل النظام ، حتى 512 جيجابايت
