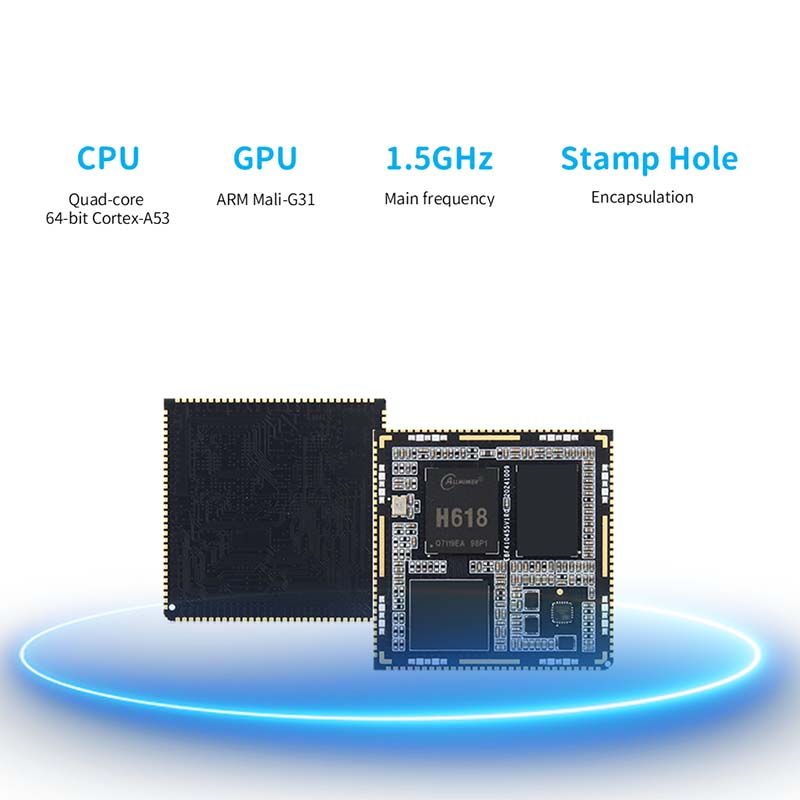

Allwinner H618 Core Board

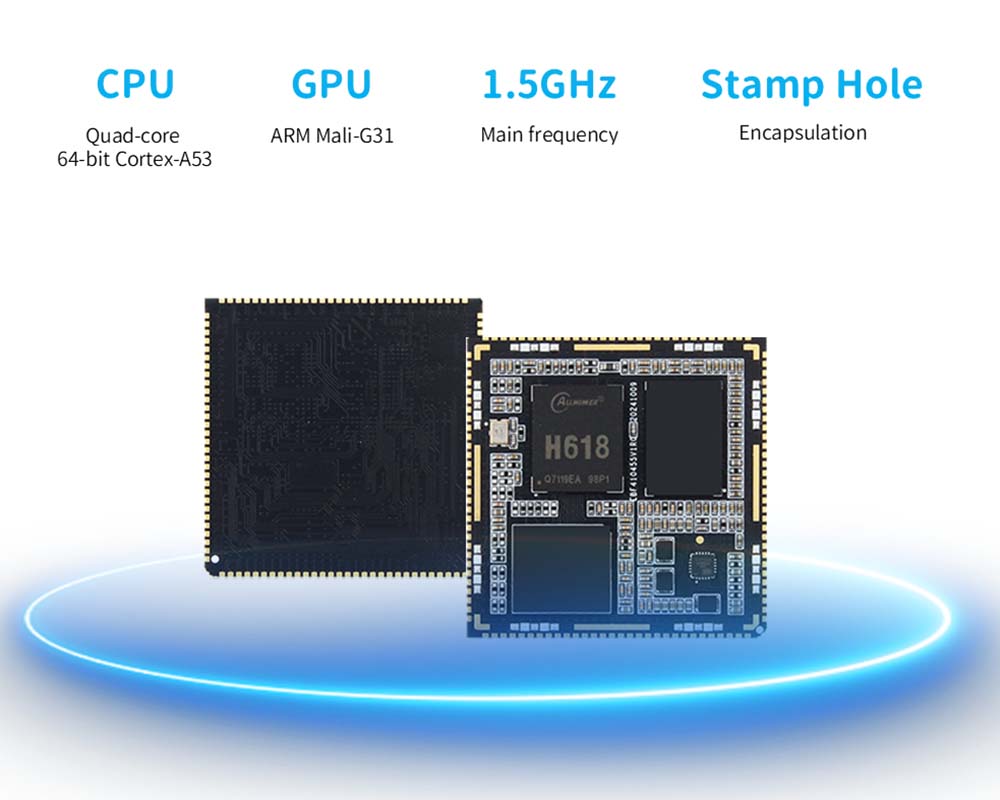

● تستخدم لوحة A1 Hole Core Core (TP-A1CS) Allwinner H618 باعتبارها الرقاقة الرئيسية ، معالج قشرة Cortex-A53 ذات السعة 64 بت ، وتردد رئيسي 1.5 جيجا هرتز ، ومالي G31GPU المتكامل ، مع وجود صوتية وبيانات فيديو غنية ، يمكن استخدامها بشكل كبير في صناديق التلفزيون ، والشاشات الذكية والحيوانات الأخرى.

● يدعم ترميز وفك تشكيلات الفيديو المتعددة ، ويدعم ما يصل إلى 8K@24FPS H.265 فك تشفير 4K@25FPS H.264 ، ويدعم إخراج شاشة عرض HDMI 4K@60FPS.

● يوفر خيارين للذاكرة والتخزين ، الذاكرة LPDDR4 اختياري 2GB/4GB ، تخزين EMMC 3 خيارات 8GB/32GB.

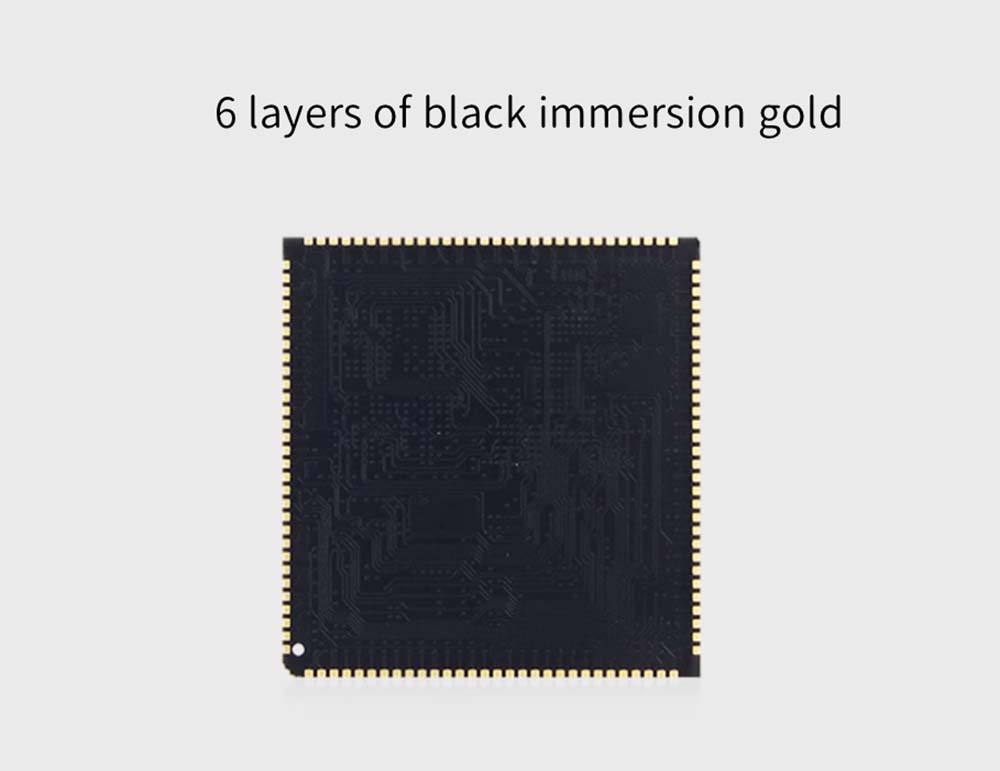

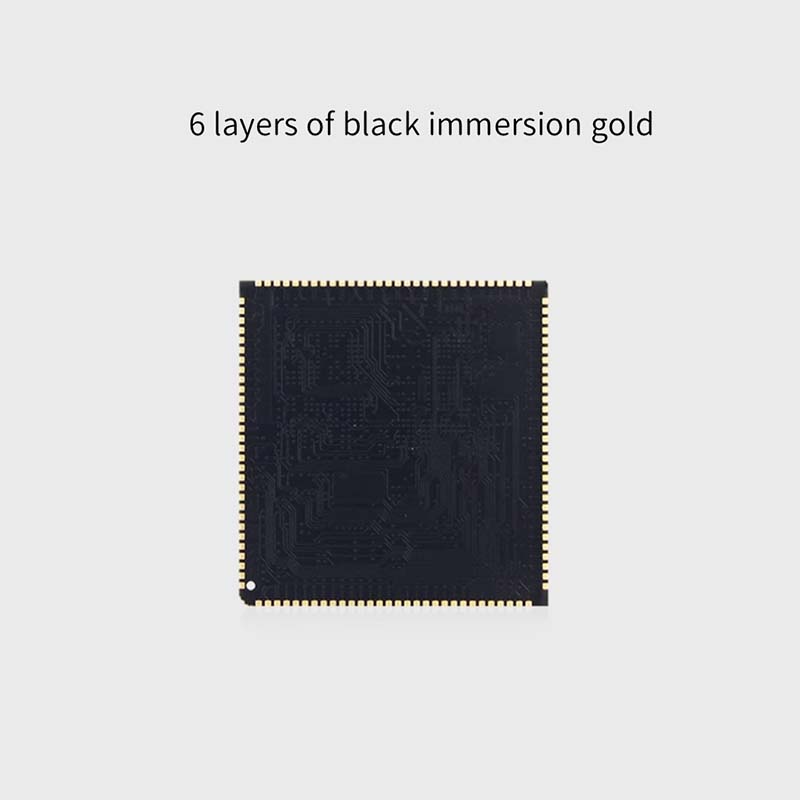

● اعتماد تصميم واجهة ثقب الختم ، لا يوجد حجمه 40*40 مم فقط ، صغير ورائع ، مع 6 طبقات من الذهب الأسود. بالإضافة إلى DDR ، EMMC Bus ، LRADC ، I0 يتم قيادته بالكامل

● الواجهة المحيطية غنية ، والوحة الأساسية تقود USB OTG/Host و I2CSPI و PWM و I2S و HDMI و UART وواجهات أخرى من خلال اتصال ثقب الختم.

● يدعم رسميًا صور نظام التشغيل Android السائد ، Debain ، Obuntu ، ويمكن تطبيقه على أكثر من 6 بيئات تطبيقات مختلفة.

● يوفر اللوحة الكاملة المتوافقة مع حريق Luban Cat A110 برامج تعليمية ومجموعات تطوير سائق SDK ، والمعلومات مفتوحة بالكامل ، وهو مناسب للمستخدمين لاستخدامه والتطوير الثانوي.

H618 معلمات اللوحة الأساسية

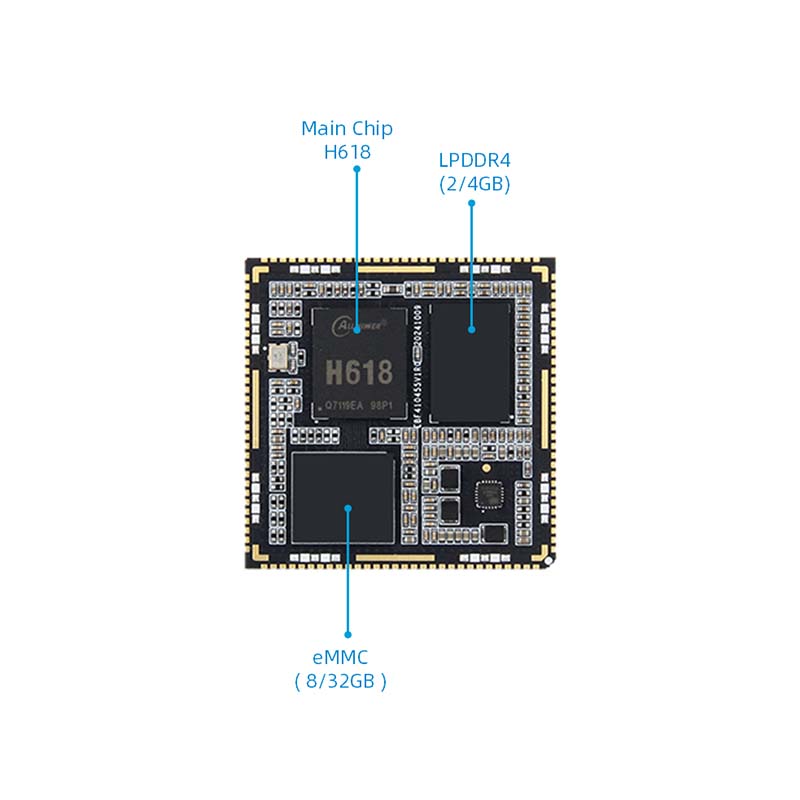

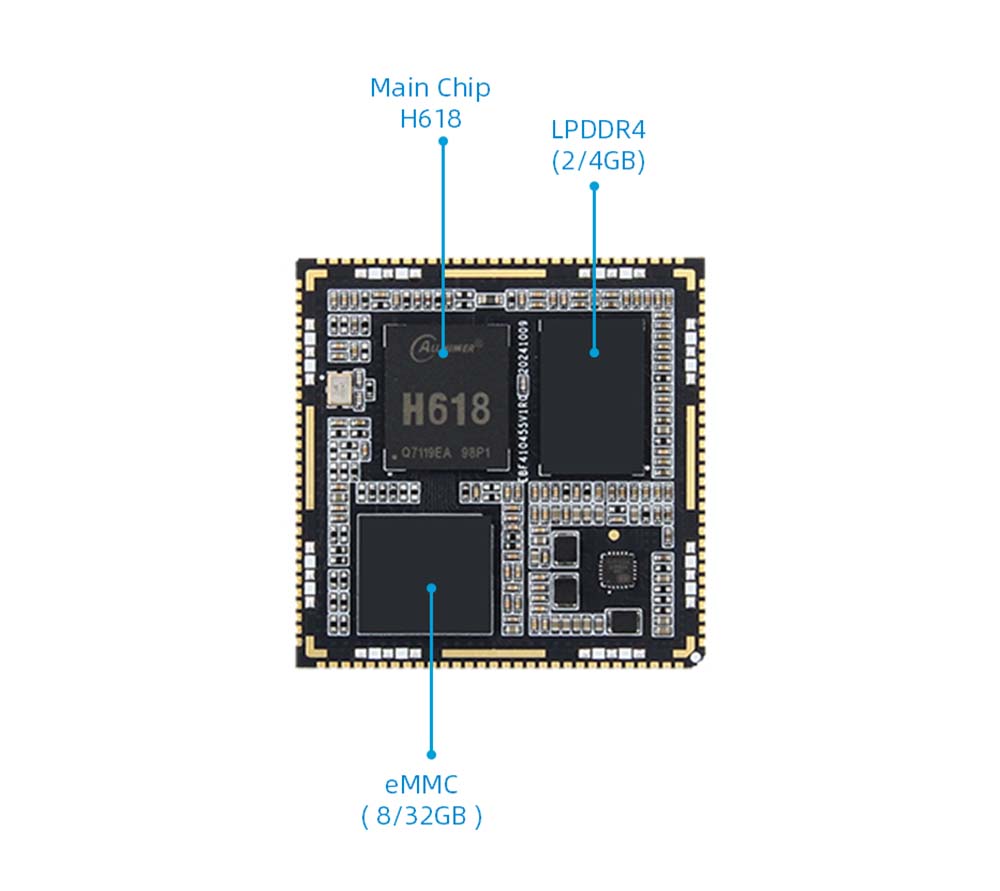

● الشريحة الرئيسية: Allwinner H618

● وحدة المعالجة المركزية: 4-core 64 بت القشرة-A53

● COPP: ARM Malizo-G31

● الذاكرة: Onboard LPDDR4 ، 2/4GB

● التخزين: EMMC ، 8/32 جيجابايت ، يدعم نظام التمهيد EMMC

● الواجهة: بالإضافة إلى DDR ، EMMC Bus ، LRADC ، 10 خيوط كاملة ، بما في ذلك GPI088 ، بما في ذلك 8 USB مخصص ، 1 AP إعادة ضبط إعادة تعيين AP ، 1 Bluetooth تمكين ، 1 WIFI تمكين ، زر 1 FEL

● ثنائي الفينيل متعدد الكلور: 6 طبقات ، تصميم الذهب الغمر

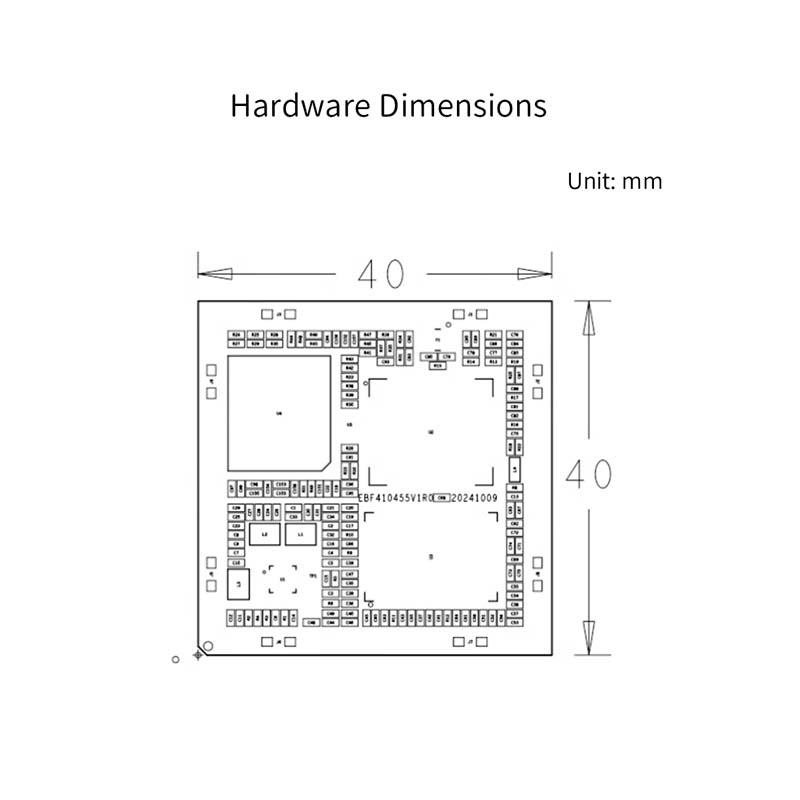

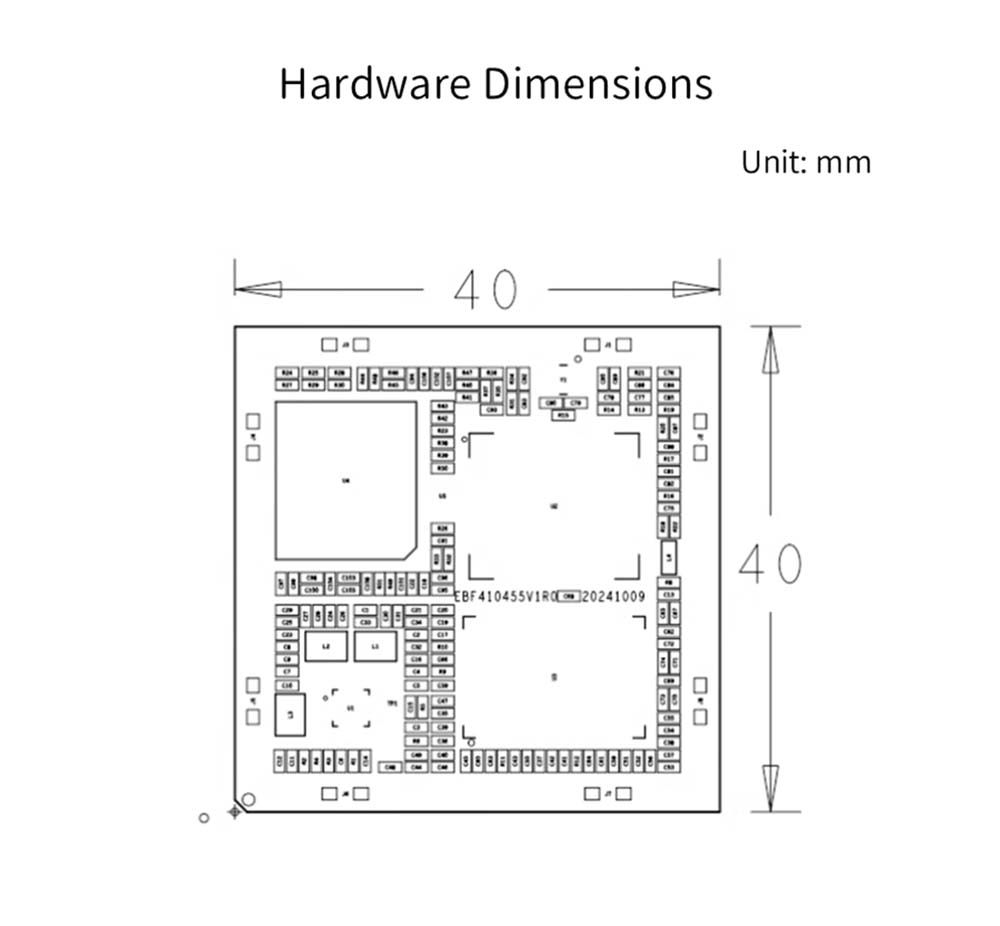

● الحجم: 40*40mm

واجهة الإشارة

● منفذ الشبكة: 1 جيجابت إيثرنت

● JTAG: 1

● الصوت: 1 ، القنوات اليسرى واليمنى

● المنفذ التسلسلي: 6

● 12C: 5

● SPI: 2

● PWM: 4

● 12S: 3

● USB OTG: 1

● مضيف USB: 3

● HDMI: 1

● SD: 1

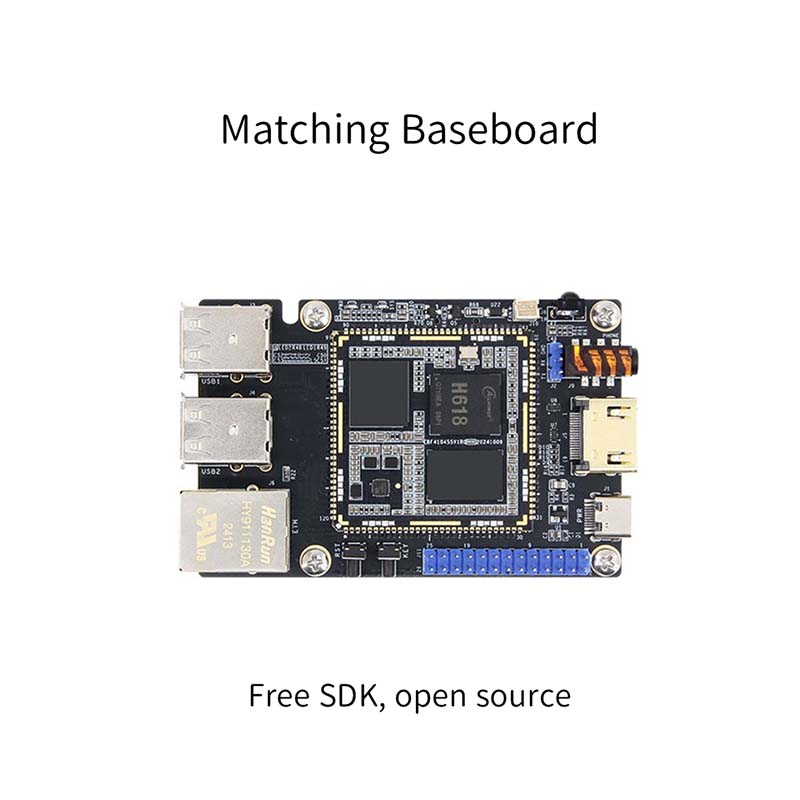

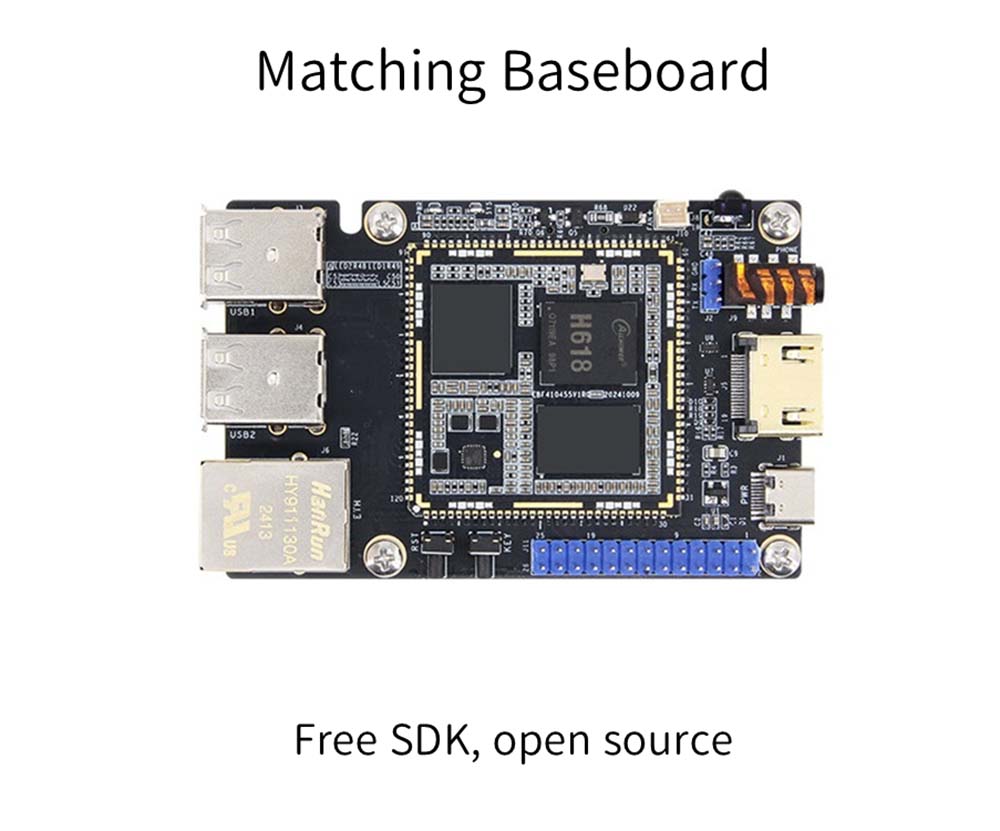

تتوفر مطابقة اللوحة الأساسية

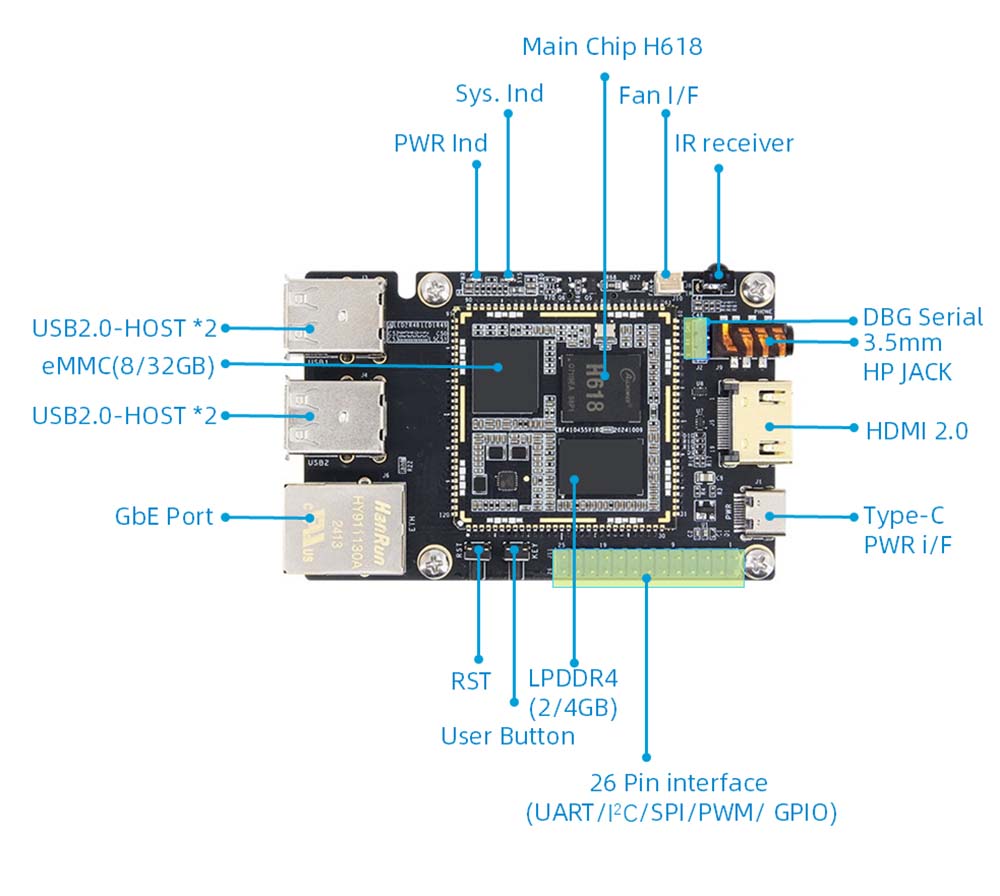

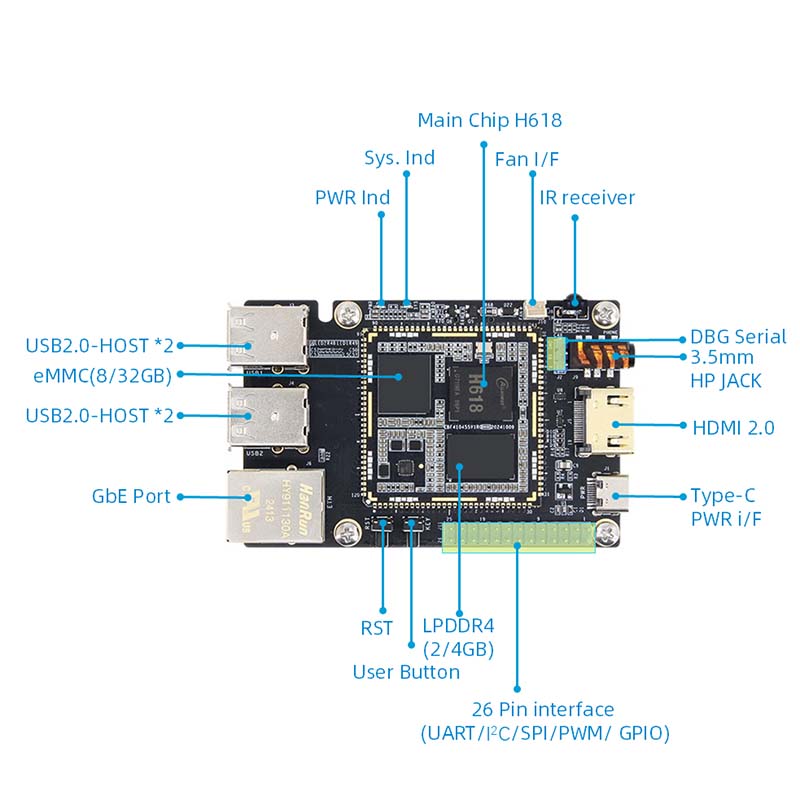

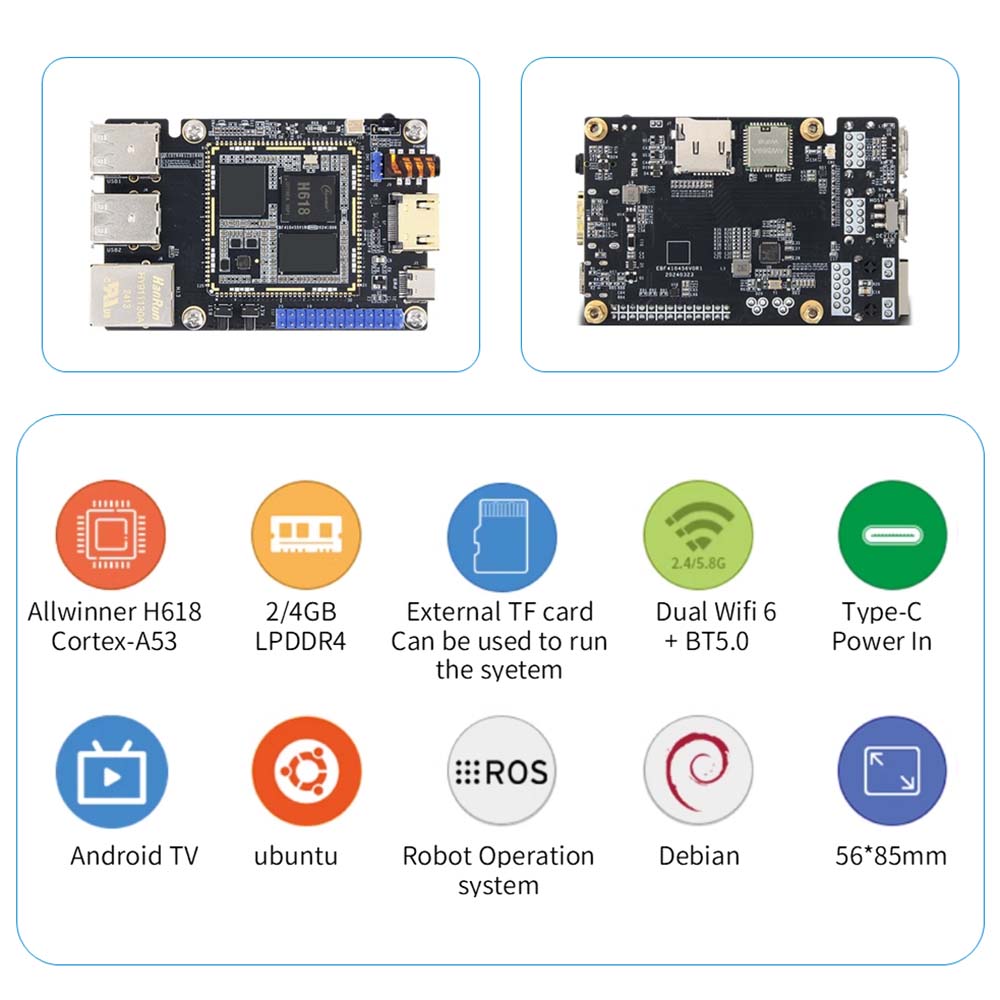

H618 معلمات أجهزة اللوحة الأم

1. وحدة المعالجة المركزية: الشريحة الرئيسية: Allwinner H618 ، 4-core 64 بت Cortex-A53

2. GUU: MM G31 MP2

3. الذاكرة: على متن LPDDR4 ، 2/4GB

4. التخزين: EMMC ، 8/32 جيجابايت ، يدعم نظام التمهيد EMMC

5. واجهة الطاقة: 5V@3A إدخال DC ، واجهة Type-C ، يمكن أيضًا استخدامها لحرق الصور

6. Y Ethernet: 10/100/1000M منفذ Ethernet التكيفي

7. USB2.0: واجهة مضيف USB من النوع-A*4

8. مفتاح اختيار USB-OTG: مضيف عند التبديل إلى النوع A ، الجهاز عند التبديل إلى Type-C

9. HDMI: واجهة الشاشة HDMI2.0*1 ، تدعم 1920x1080@60 إطارًا في الثانية تحت نظام Linux و 4096x2160@60 إطارًا في الثانية تحت نظام تلفزيون Android

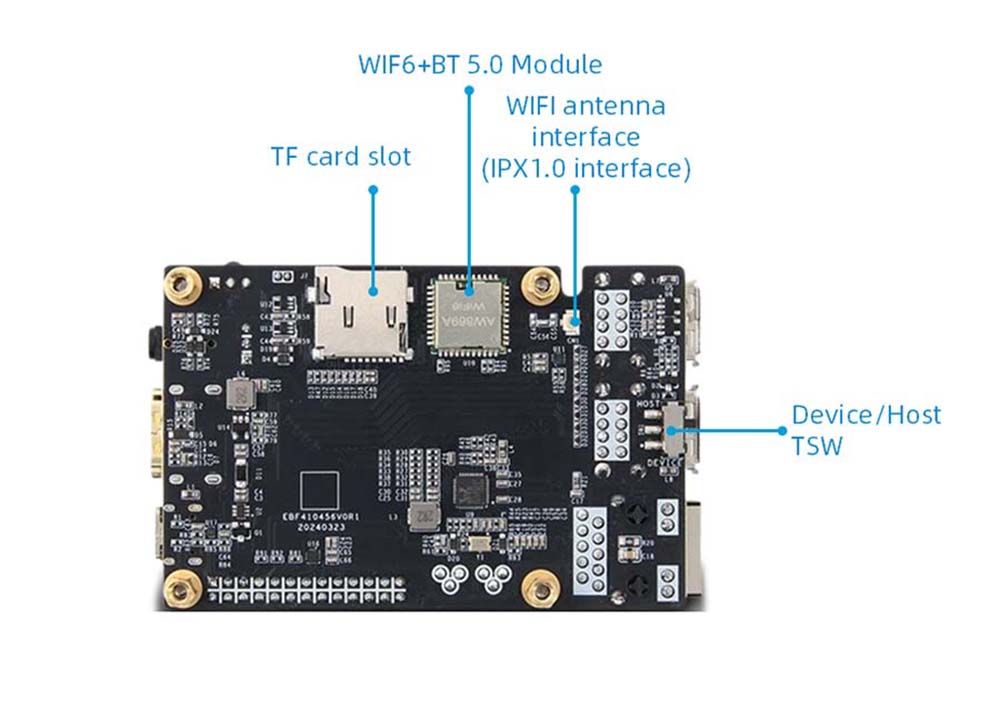

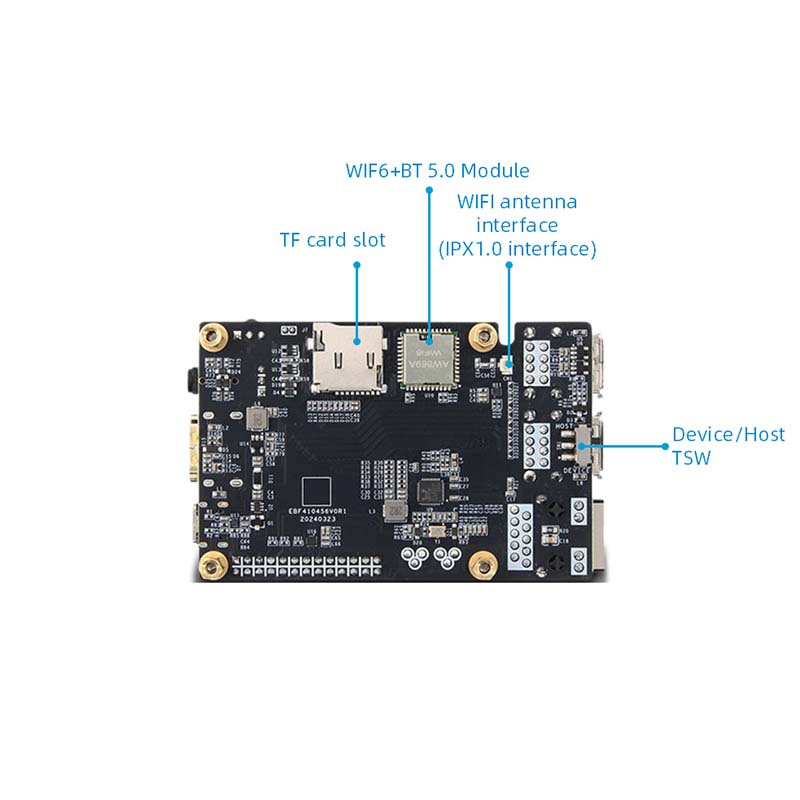

10. wifi+Bluetooth: على متن الطائرة الدعم 2.4G/5.8G WIFI6+BLE5.0 ، الطراز: AW869A

11. حامل بطاقة TF: واجهة SD3.0 ، يدعم ما يصل إلى 512 جيجابايت ، يدعم نظام تمهيد بطاقة TF

12. واجهة I0: 26 PIN 2.54 واجهة دبوس ، يدعم GPIO ، SPI ، I2C ، UART ، PWM وظائف

13. منفذ تصحيح التصحيح: المعلمة الافتراضية 115200-8-N-1

14. الصوت: واجهة سماعة رأس 3.5 مم*1 ؛

15. زر: زر إعادة الضبط*1 ، زر المستخدم*1

16. LED: مؤشر الطاقة*1 ؛ مؤشر النظام "1

17. جهاز استقبال الأشعة تحت الحمراء: دعم وظيفة التحكم عن بعد الأشعة تحت الحمراء

18. واجهة المروحة: دعم تثبيت مروحة 5V لتبديد الحرارة

19. الحجم: 56*85mm
