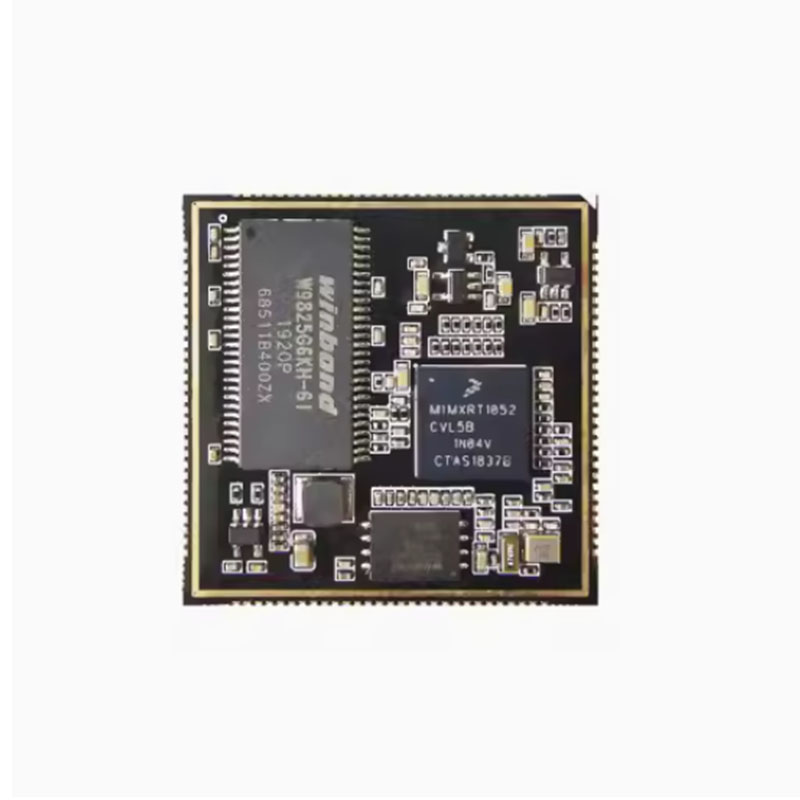

NXP I.MX RT1052 Core Board

● تم تصميم لوحة RT1052 S2 Core بناءً على معالج NXP MIMXRT1052CVL5B.

● مكونات اللوحة بأكملها مصنوعة من مواد من الدرجة الصناعية.

● تشمل موارد الأجهزة في اللوحة الأساسية

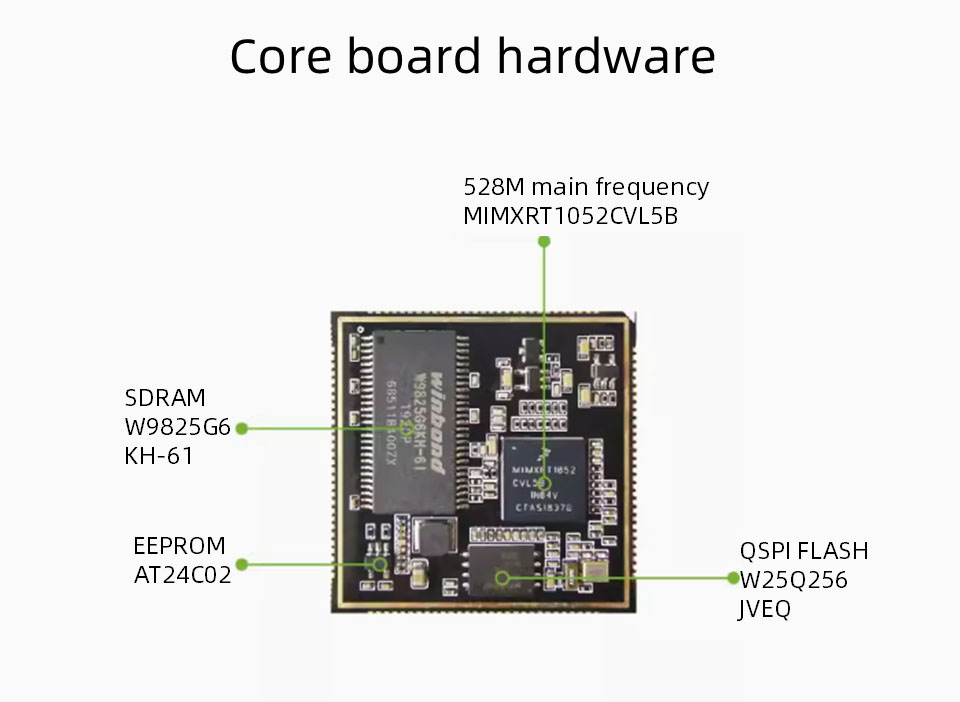

● 32 ميجابايت SDRAM ، 32 ميجابايت ولا فلاش ، و 256B EEPROM.

● يتبنى PCB تصميم الذهب الأسود ذو 6 طبقات ، بحجم إجمالي يبلغ 38*38 مم ، ما مجموعه 116 دبابيس ، وتباعد دبوس يبلغ 1.0 مم. باستثناء حافلة SEMC ، يتم تشغيل جميع المسامير العشرة المتبقية من الشريحة.

معلمات واجهة إشارة اللوحة الأساسية

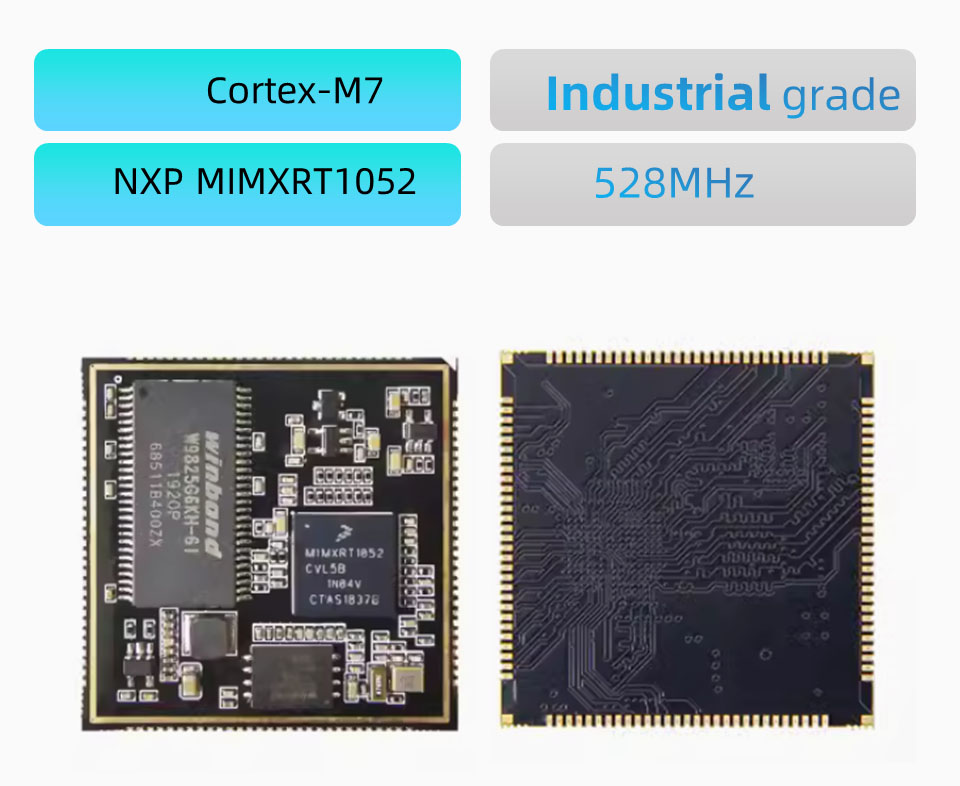

الرقاقة الرئيسية: MIMXRT1052CVL5B ، Cortex-M7 Core ، التردد الرئيسي 528 ميجا هرتز

SDRAM: 2 ميغابايت ، حزمة TSSOP ، العلامة التجارية وينبوند ، الصف الصناعي

فلاش: 32 ميجابايت ، حزمة WSON8 ، العلامة التجارية وينبوند ، الصف الصناعي

EEPROM: AT24C02 256B

Ethernet Phy: لا شيء

حجم ثنائي الفينيل متعدد الكلور: 38*38mm

إمدادات الطاقة: 3.3V

غطاء الدرع: لا غطاء درع

GPIO: 116 دبابيس ، تباعد دبوس 1.0 مم ، باستثناء حافلة SEMC ، يتم تشغيل جميع I0 الأخرى

درجة حرارة التشغيل: -40 ~ 85 درجة مئوية ، الصف الصناعي

واجهة إشارة اللوحة الأساسية

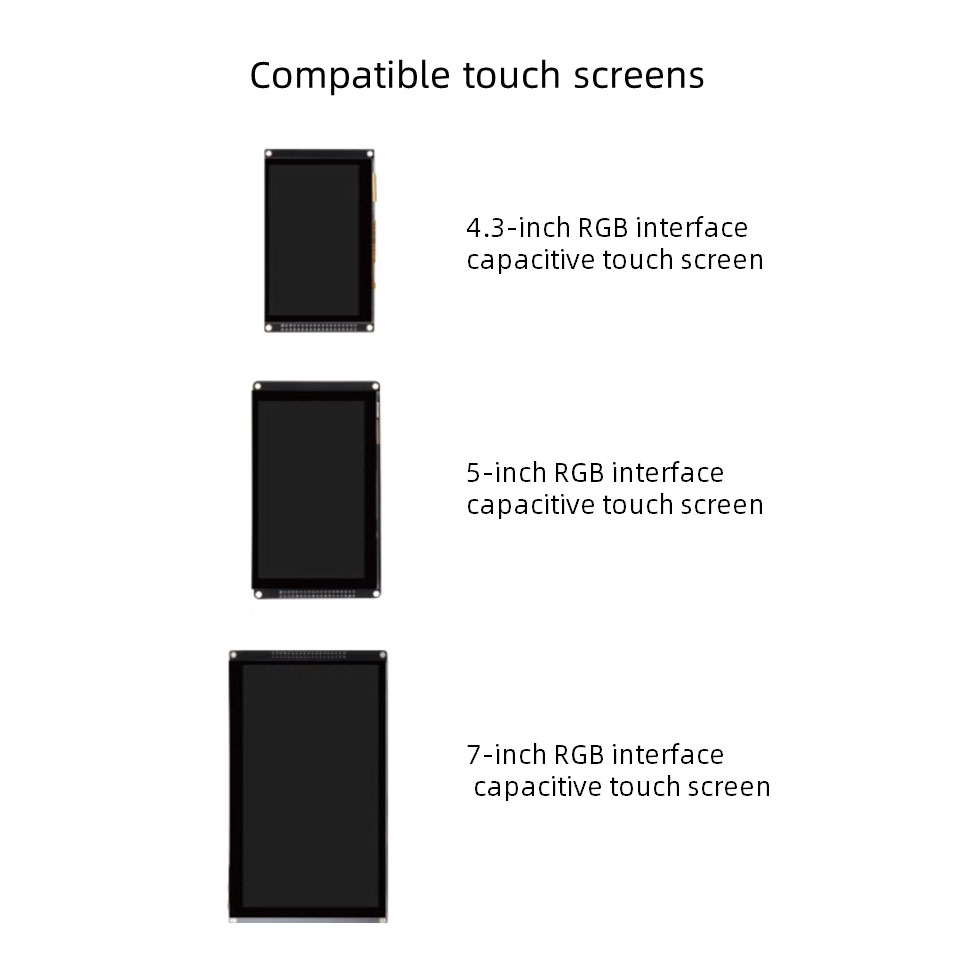

● LCD: 1 قناة

● USB: قناتان ، مع فاي عالية السرعة

● SDIO: 2 قنوات

● I²C: 4

● SPI: 4

● Uart: 8

● ساي: 3

● ADC: 2 (16 قناة لكل منها) ، 12bit

● PWM: 4

● JTAG: 1 قناة

● SPDIF: 2 قنوات

● يمكن: 2

● ملاحظة: يمكن إعادة استخدام البيانات أعلاه ، يرجى الرجوع إلى وصف دبوس اللوحة الأساسية كتصميم مرجعي

ملاحظة: يمكن تخصيص اللوحة مع الحد الأدنى لترتيب 500
