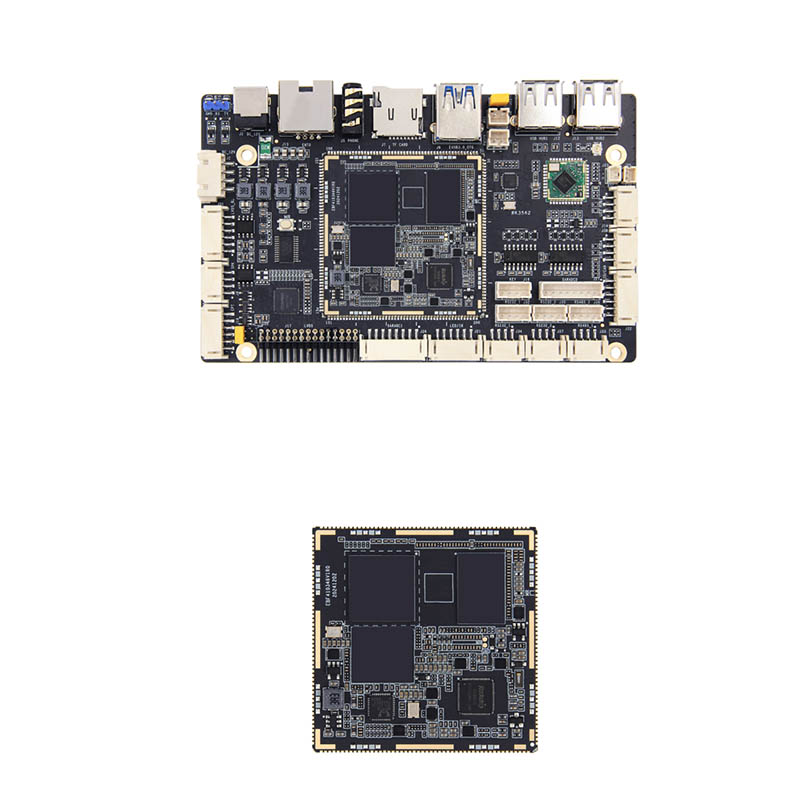

RK3562J مجلس التنمية

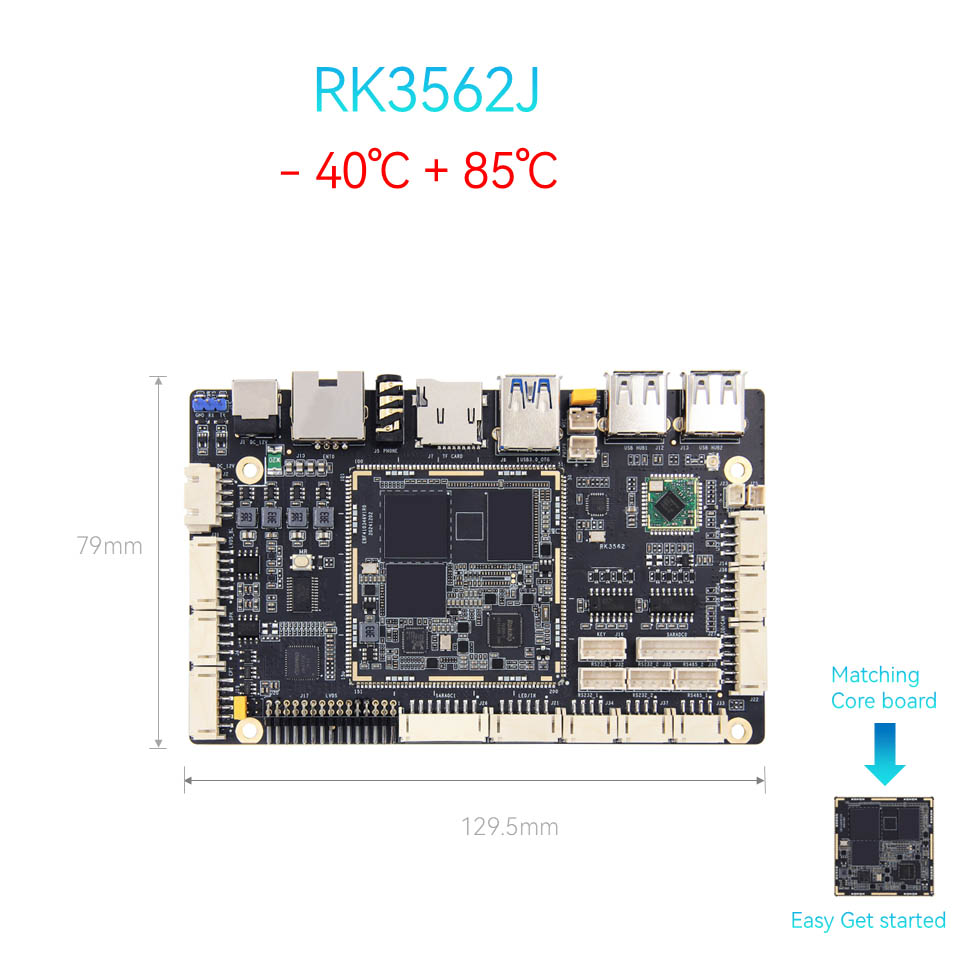

تستخدم مجلس تطوير ThinkCore Technology RK3562J رقائقًا من الدرجة الصناعية ، ويمكن أن تعمل بشكل ثابت لفترة طويلة في نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 85 درجة مئوية ، وتلبية احتياجات تطبيقات العرض التجارية في بيئات معقدة مختلفة ، مثل آلات الإعلان في الهواء الطلق ، ومعدات العرض في مراكز التسوق والأماكن العامة الأخرى.

الميزات الرئيسية:

SOC عالية الأداء: Rockchip RK3562J Quad-Core-Cortex-A55 @ 1.8GHz ، مثالي للافتات الرقمية ، البيع بالتجزئة الذكية ، والتحكم الصناعي.

● واجهات غنية: دعم DiSplay Dual عبر MIPI CSI/DSI + LVDs ، و USB 3.0 عالية السرعة ، و Wi-Fi 6 لاتصال الكمون المنخفض للغاية.

● التصميم المفتوح المصدر: ملف مصدر PCB Basboard Procoard ، و SDK المقدم للتخصيص السريع.

● منفذ Gigabit Ethernet: يمكن أن يوفر منفذ Gigabit Ethernet دعم شبكة فعال ومستقر ومرن لألواح العرض التجارية وغيرها من المعدات

● الموثوقية من الدرجة التجارية: دعم Android/Linux مستقر ، مصمم للأجهزة الرقمية على مدار الساعة طوال أيام الأسبوع وأجهزة Aiot Edge.

● الدعم الرسمي صور نظام التشغيل السائد: مثل Android و Debian و Ubuntu ، والتي يمكن تطبيقها على أكثر من 6 بيئات تطبيقات مختلفة.

لماذا تختارنا؟

الأجهزة المفتوحة المصدر: تعديل اللوحة القاعدة بحرية-لا توجد حواجز ترخيص.

الدعم الفني: الدعم الفني عبر الإنترنت للمساعدة في تسريع تطوير ومساعدة تكامل OEM/ODM.

فعال من حيث التكلفة: حل جاهز للنشر مع أسرع وقت للوقت من المنافسين.

التطبيقات: الأكشاك التفاعلية ، مشغلات الإعلانات ، صناديق البث المباشر ، العرض التجاري الإعلاني الكل في واحد ، آلة البث المباشر

معلمات المنتج:

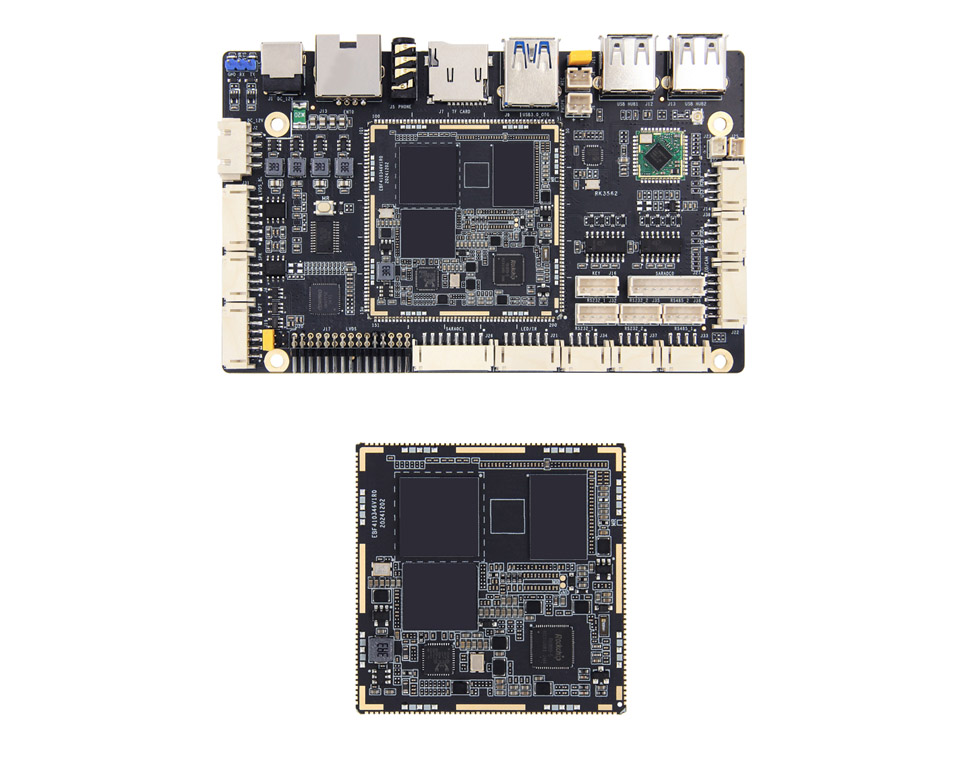

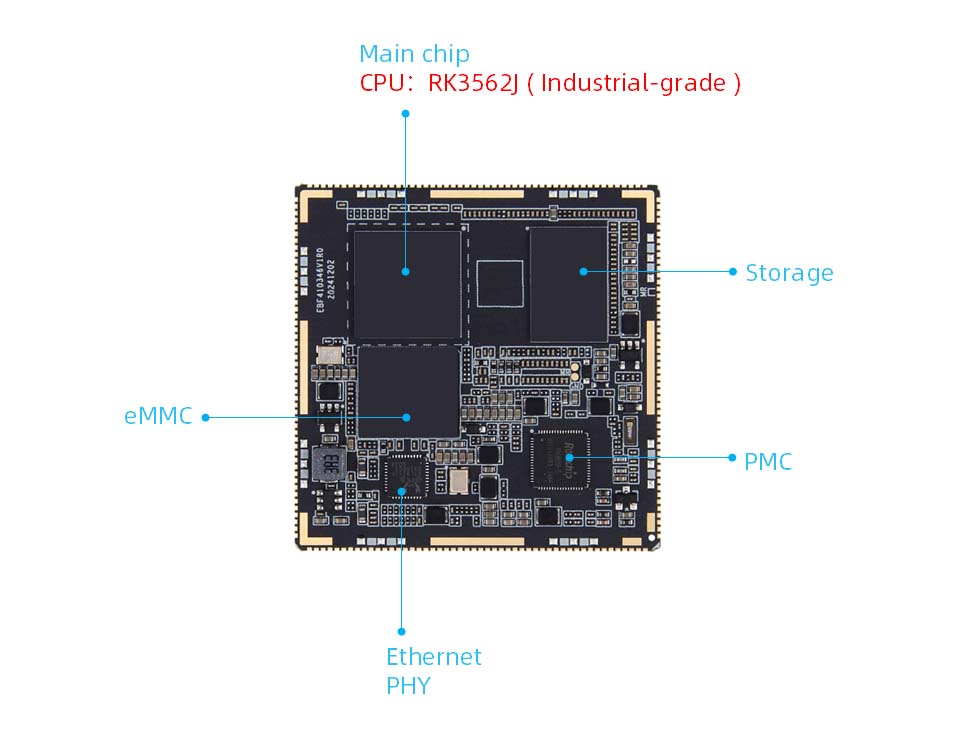

RK3562J تكوين أجهزة اللوحة الأساسية

● رقاقة رئيسية

النموذج: RK3562/RK3562J

وحدة المعالجة المركزية: رباعي النواة Cortex-A53 ، حتى 2.0 جيجا هرتز

GPU: Mali-G52

NPU: 1TOPS Computing Power (RK3562J من الدرجة الصناعية بدون NPU)

● الذاكرة: 1/2/4/8GB ، LPDDR4/4X (قابل للتخصيص)

● التخزين: 8/32/64/128GB ، EMMC (قابل للتخصيص)

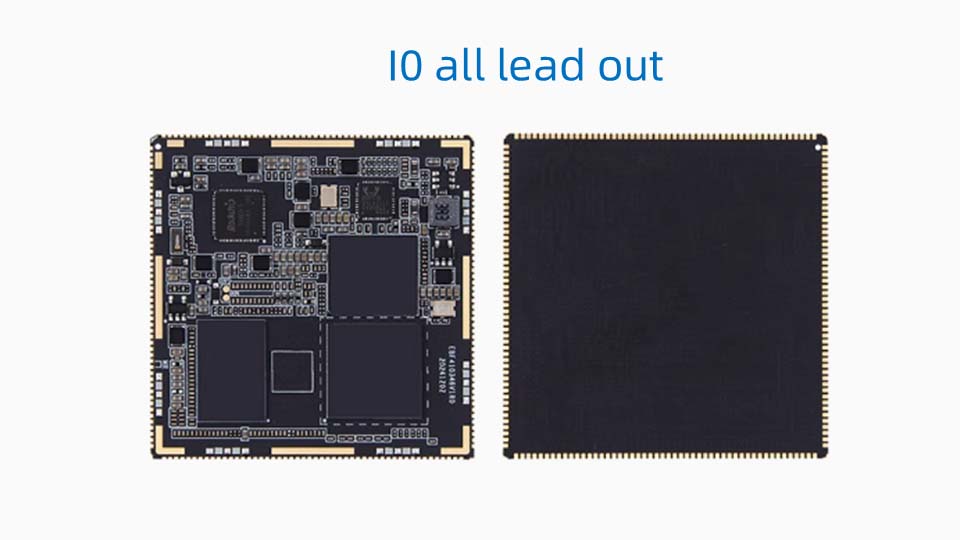

● الواجهة: واجهة ثقب الختم ، 10 خيوط كاملة

● ثنائي الفينيل متعدد الكلور: 8 طبقات ، تصميم الذهب الأسود الغمر

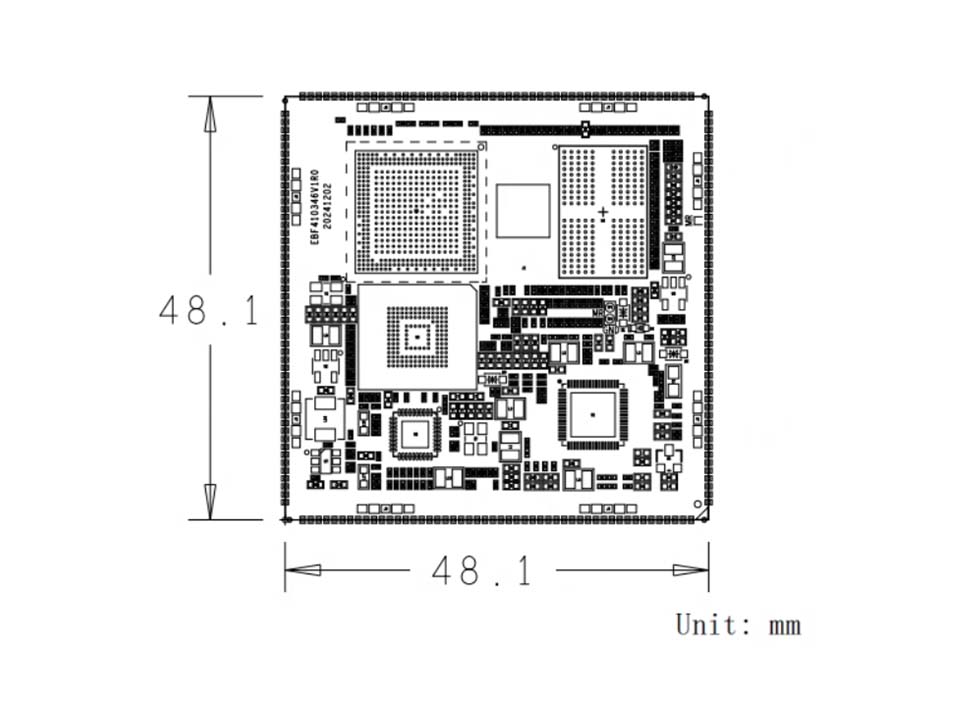

● الحجم: 48.1*48.1mm

دبابيس الإشارة

● IO: 86 GPIO دبابيس ، بما في ذلك ساعة تفاضلية واحدة ، دبابيس زر 3 و 1 دبوس التحكم في الطاقة

● منفذ الشبكة: 1 جيجابت إيثرنت

● المنفذ التسلسلي: 10

● 12C: 6

● SPI: 3

● يمكن: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● مضيف USB2.0: 1

● الكاميرا: mipics12lane*4

● SDMMC: 2

● SPK: 1

● إخراج الصوت: 1

● الميكروفون: 1

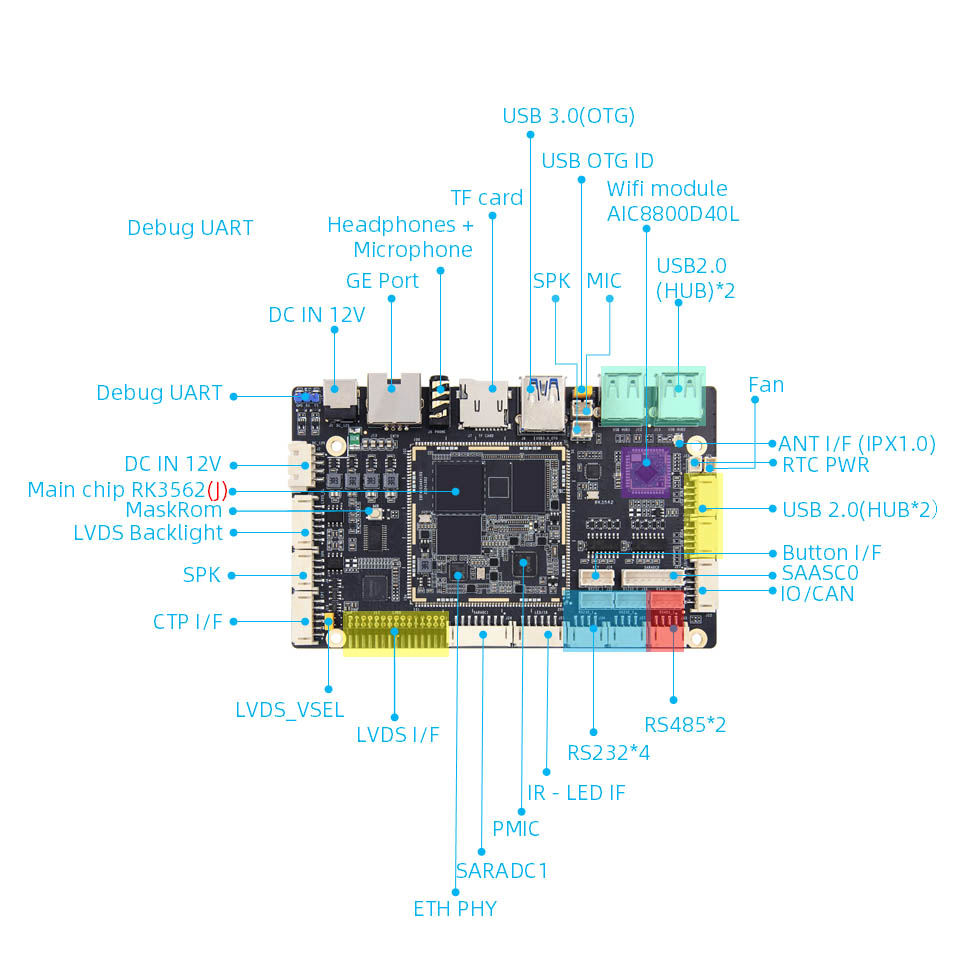

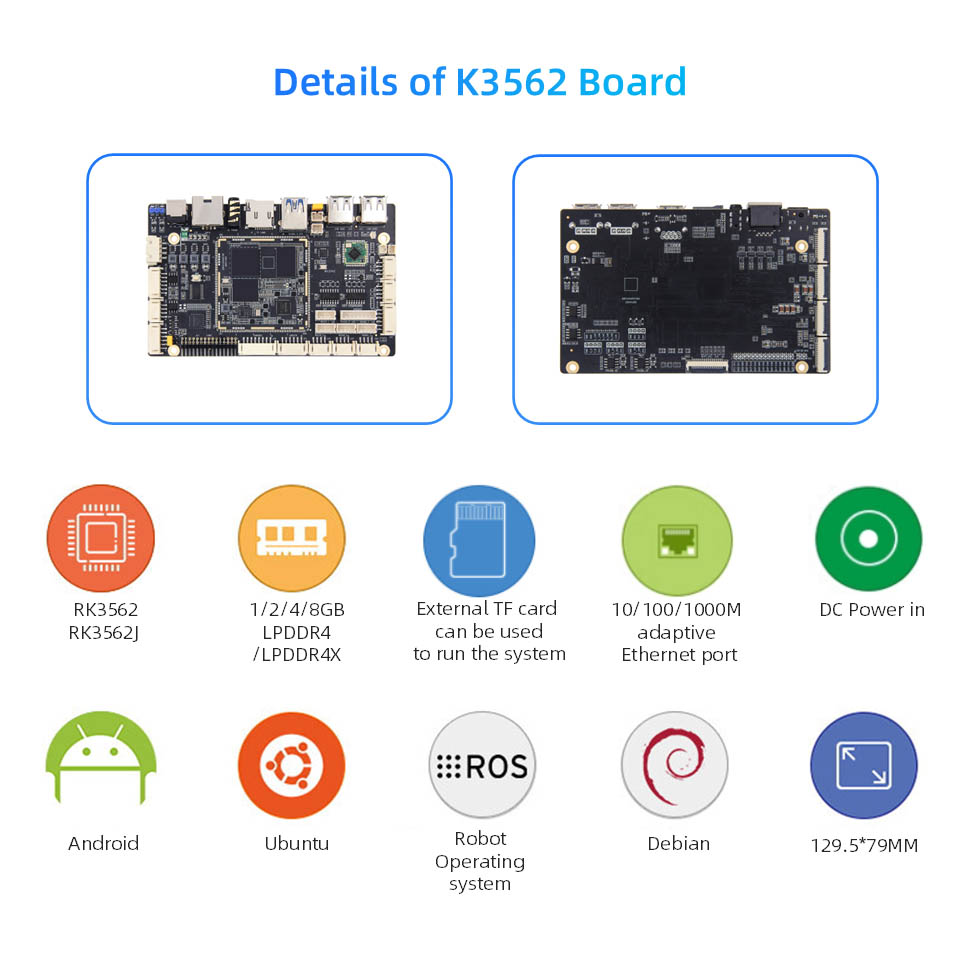

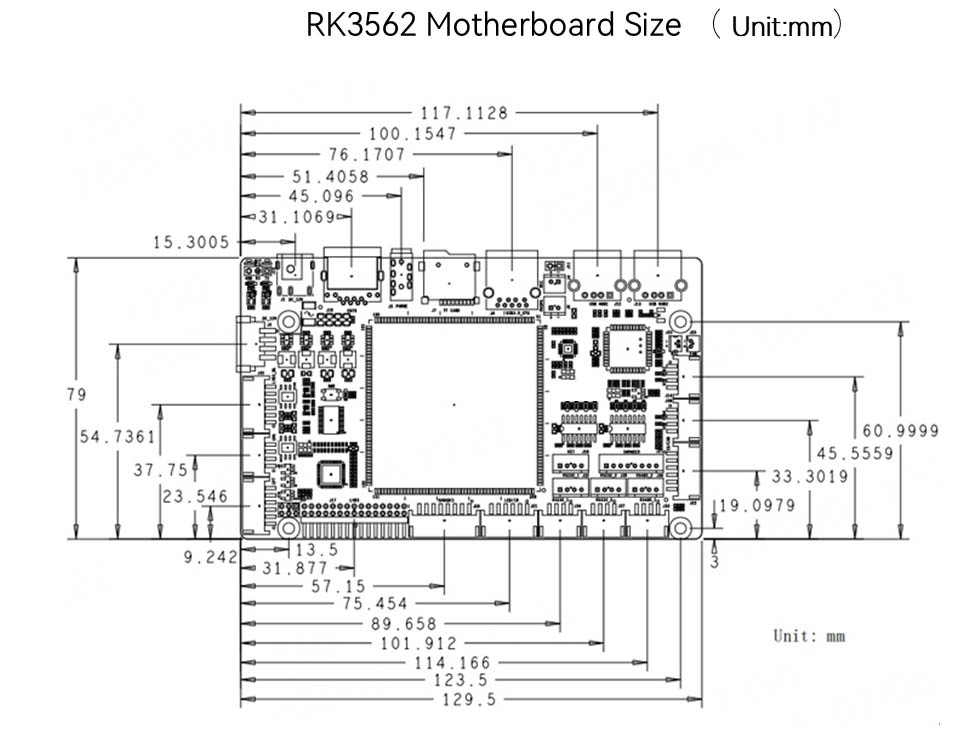

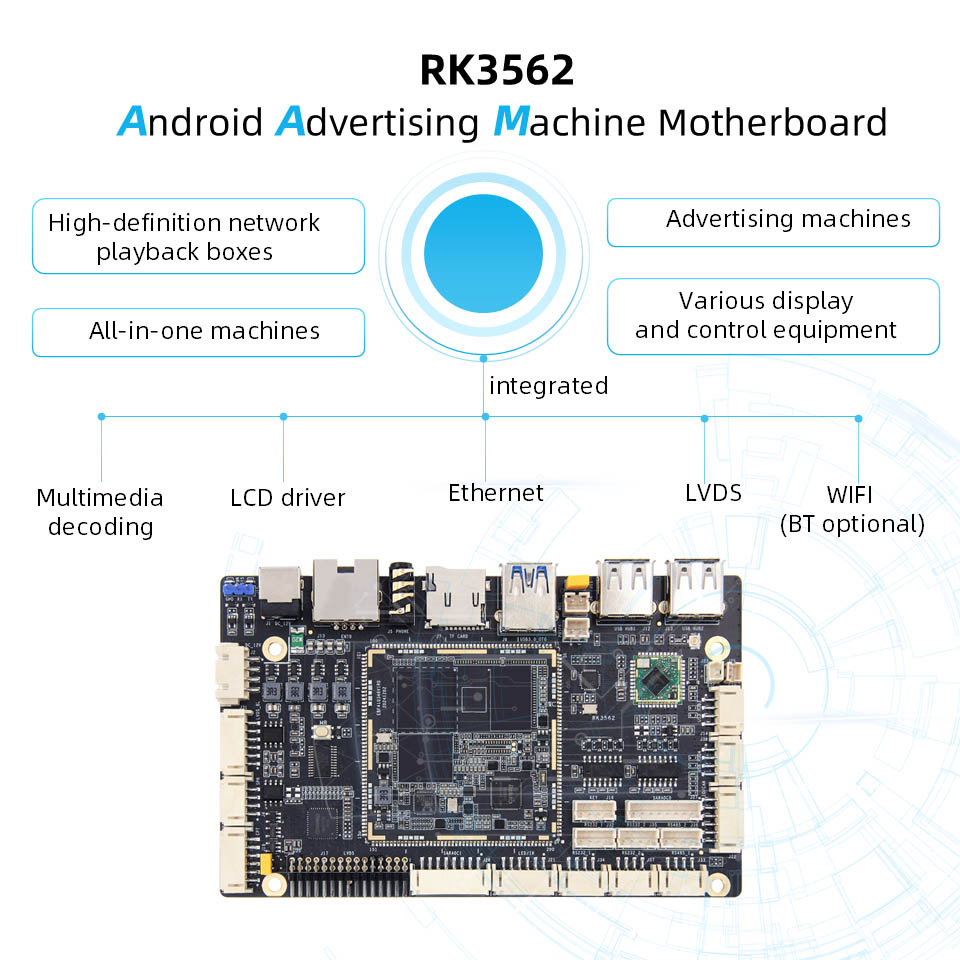

RK3562J تكوين أجهزة اللوحة الأم

● الرقاقة الرئيسية:

النموذج: RK3562/RK3562JCPU: Cortex-A53 رباعي النواة ، التردد الرئيسي يصل إلى 2.0 جيجا هرت: MALI-G52NPU: 1TOPS Computing Power (RK3562J من الدرجة الصناعية بدون NPU)

● الذاكرة: 1/2/4/8GB ، LPDDR4/4X (قابل للتخصيص)

● التخزين: 8/32/64/128GB ، EMMC (قابل للتخصيص)

● واجهة الطاقة: DC 12V@2A DC INPUT

● Ethernet: Gigabit Network Port*1 ، يدعم معدل نقل البيانات 10/100 ميجابت في الثانية

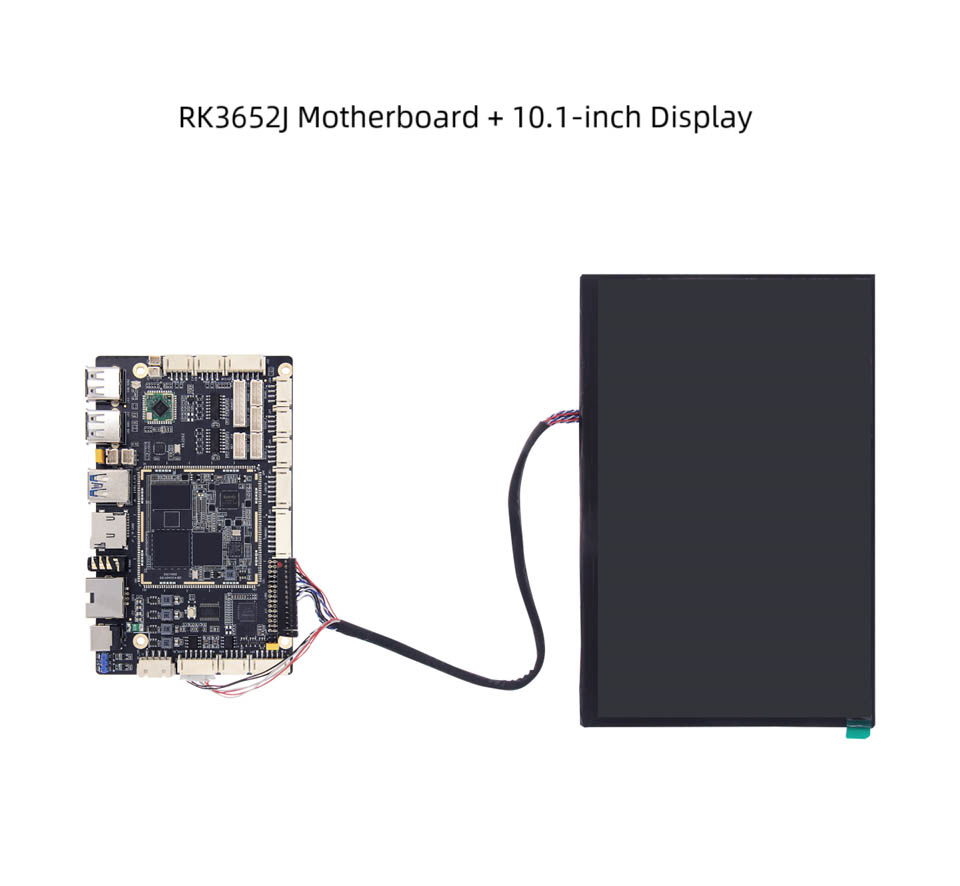

● LVDS: 2*15Pin LVDS Screen Interface*1

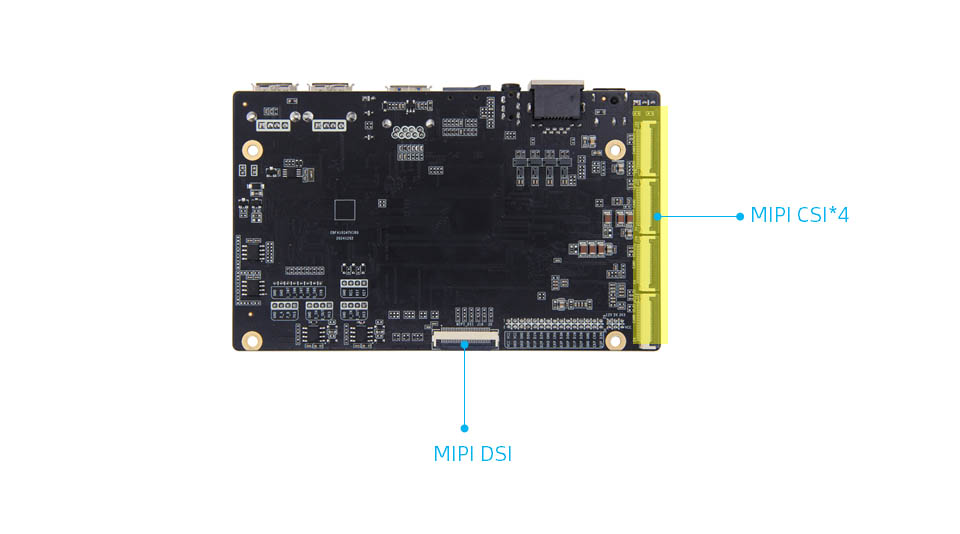

● MIPI-DSI: يتم إعادة استخدام واجهة شاشة MIPI*1 و MIPIDSI و LVDS ، والافتراضي هو الاتصال بشاشة LVDS. إذا اخترت الاتصال بـ Mipidsi ، فأنت بحاجة إلى تغيير المقاوم

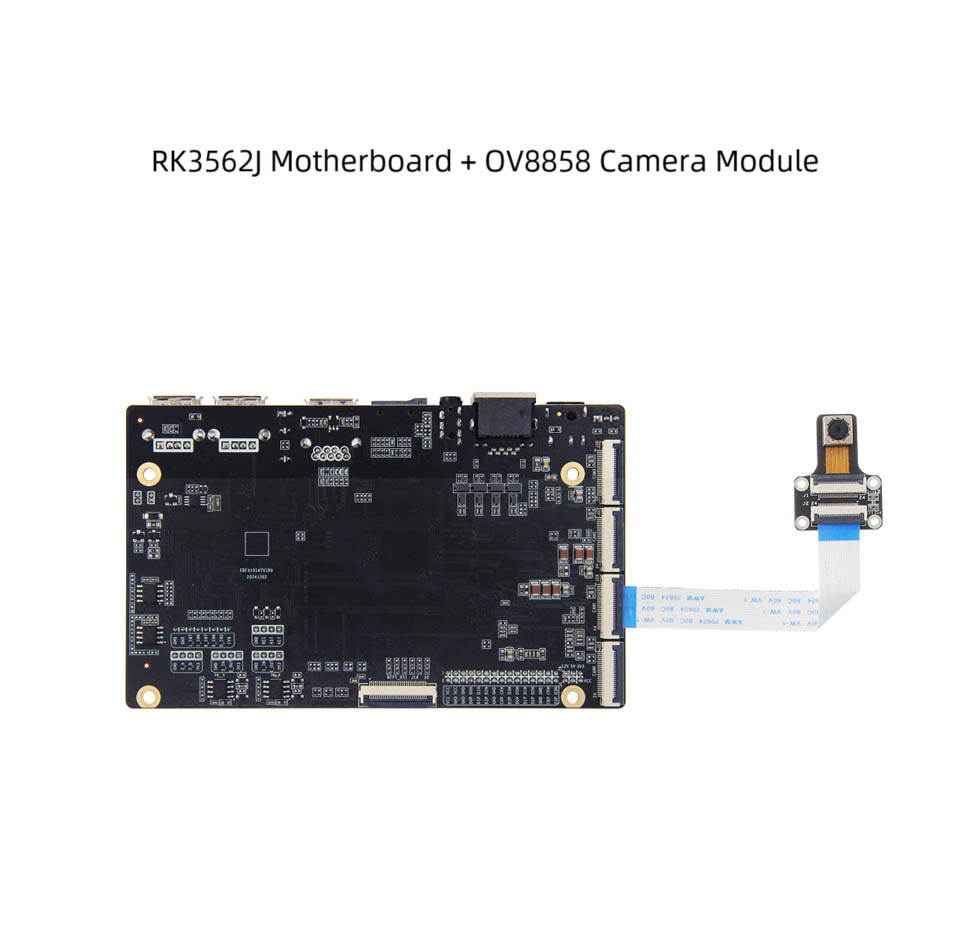

● MIPI-CSI: واجهة كاميرا MIPI*4 ، يمكن توصيلها بكاميرا IMX415/OV8858 الخاصة بالمتجر (المجموعة الافتراضية هي كاميرا OV8858)

● شاشة تعمل باللمس السعودية: واجهة LVDS Touch Screen*1

● الإضاءة الخلفية LCD: واجهة الإضاءة الخلفية LVDS*1

● واجهة طاقة الشاشة: واجهة تحديد الجهد LVDS*1

● USB2.0: واجهة محور USB*4

● USB3.0: واجهة USB OTG*1 ، الافتراضي هو وضع الجهاز ، يمكن تحديد الوضع من خلال Capper Cap

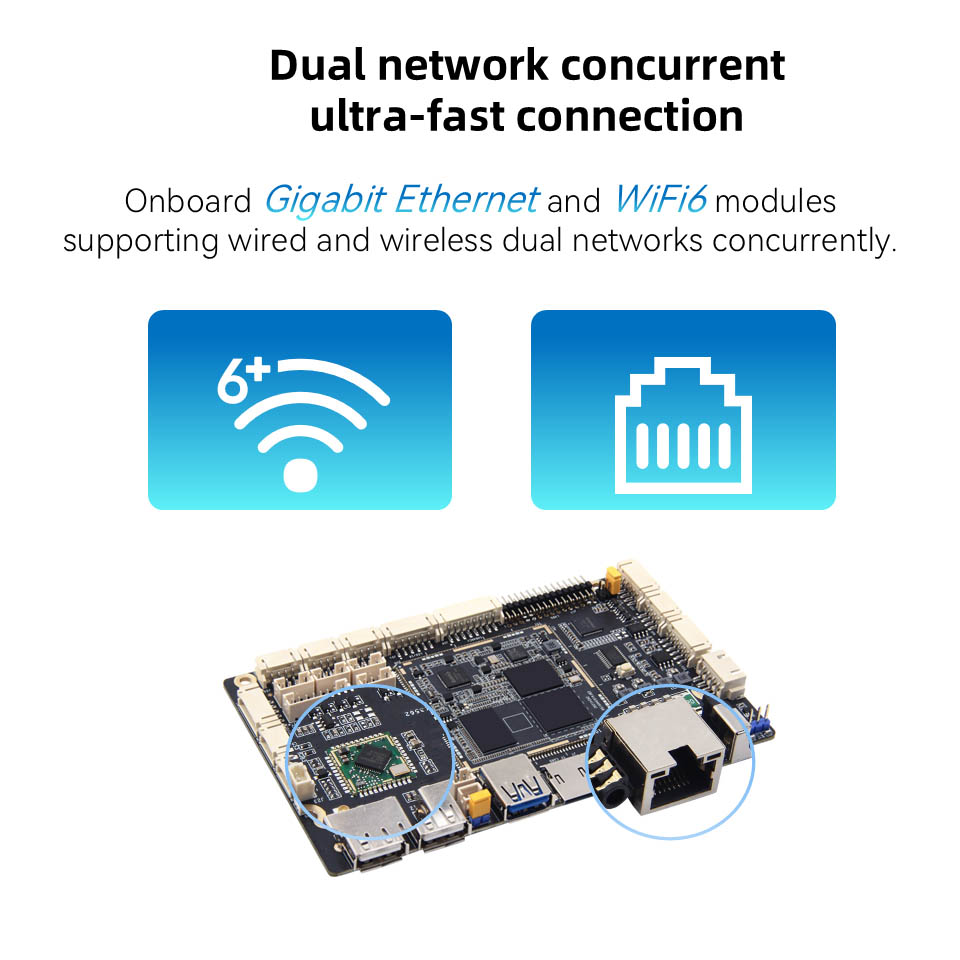

● wifi: وحدة wifi6 على متن الطائرة ، النموذج: AIC8800D40L

● حامل بطاقة TF: دعم بطاقة Micro SD (TF) لبدء تشغيل النظام ، حتى 512 جيجابايت
